GL VCM – PUITS DE LUMIÈRE À VITRE FIXE MONTÉ SUR CADRE
- Apportez la beauté et la clarté de la lumière naturelle dans votre maison. Ce puits de lumière fixe et monté sur cadre de haute qualité, fabriqué au Canada, constitue le choix idéal pour la plupart des applications où vous désirez illuminer votre espace de vie. Nous apportons de la lumière naturelle dans votre cuisine, votre salle de bain ou votre couloir. Nous mettons en valeur votre architecture d’intérieur.
- Cadre extérieur en aluminium extrudé robuste, avec une finition en peinture-émail cuite au four, associé à un cadre intérieur résistant en vinyle PVC soudé.
- Disponible avec des options certifiées ENERGY STAR® à double ou triple vitrage à faible émissivité LoE3 (y compris du verre feuilleté). Les options de verre à faible émissivité LoE3 supplémentaires comprennent le verre teinté ou réfléchissant (bronze ou gris), qui limite l’éblouissement dû à la lumière solaire intense et le gain de chaleur solaire. Columbia propose également le verre autonettoyant innovant LoE3 366 Neat à faible entretien. Vous pouvez ajouter un revêtement NEAT à n’importe quel choix de vitrage.
- Les puits de lumière sont disponibles en dimensions standard ou personnalisées, avec des options de couleurs de cadre illimitées – Sept couleurs standard ou des couleurs assorties personnalisées.
- Construction robuste canadienne : construit au Canada pour le climat canadien.
Les unités scellées en verre sont garanties pour une période de vingt ans à compter de la date d’achat (condensation entre les vitrages).
CARACTÉRISTIQUES
- Adapté aux toits ayant une pente minimale de 2:12 ou à une bordure inclinée sur un toit plat. La construction d’une bordure sur site est nécessaire pour l’installation.
- Les puits de lumière fixes montés sur cadre de Columbia sont disponibles dans un choix de fixation intérieure ou extérieure (VCM-IF/VCM-OF).
- Tous les puits de lumière LoE³ de Columbia sont conçus avec le verre LoE3 366 pour une efficacité énergétique optimale.
- Cadre extérieur en aluminium extrudé durable et résistant aux intempéries, avec une finition en peinture-émail cuite au four.
- Châssis en vinyle (PVC) extrudé, soudé par fusion, blanc, sans entretien assorti au conduit de lumière intérieur.
- La gouttière intégrée sur les quatre côtés collecte toute condensation éventuelle due aux conditions climatiques extrêmes du Canada, assurant ainsi que l’eau ne laisse pas de traces sur le conduit de lumière intérieur.
- Les puits de lumière triple vitrage, conçus avec deux couches LoE3 366, procurent le plus haut rendement d’efficacité énergétique disponible sur le marché, dépassant les exigences d’ENERGY STAR® Canada.
- Sept couleurs de cadre standard (y compris le noir), un nombre illimité d’options de couleurs personnalisées.
- Fabriqué au Canada à partir de matières premières 100 % nord-américaines.
- Pente de toit minimale de 2:12 (10°) requise pour les puits de lumière en verre.
Options de vitrage écoénergétiques de Columbia
- Double Vitrage LoE3 i89
- Triple vitrage LoE3 366 trempé/trempé/trempé
- Triple vitrage LoE3 366 trempé/trempé/feuilleté
Emplacement
recommandé
- Cuisines
- Salles de bains
- Cages d’escaliers
- Halls d’entrée
- Salle à manger
- Salon
Columbia propose deux systèmes de fixation pour montage sur bordure.

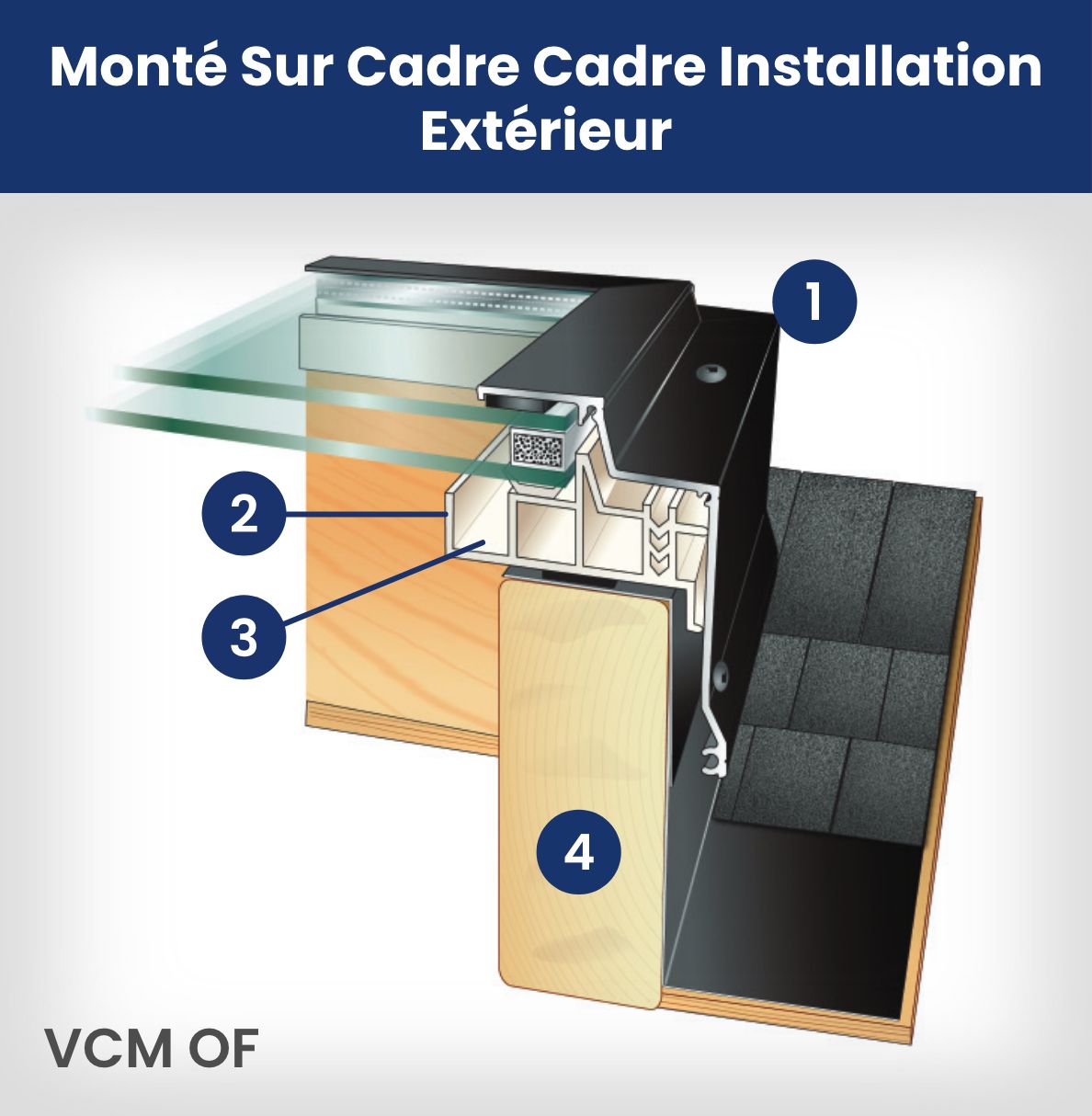

- Columbia fabrique des puits de lumière à fixation extérieure et intérieure (la méthode par laquelle le puits de lumière est fixé à la bordure).
- Nous recommandons la fixation extérieure car elle permet une application plus propre du placoplâtre dans le puits de lumière, le cadre en PVC du puits de lumière étant à peine visible.
- Pour les VCM OF des fenêtres de toit GL. Les mesures sont toujours prises à partir des dimensions extérieures finies (étanchéifiées) de la bordure.
- Tous les puits de lumière sont réversibles. Précisez votre choix lors de la commande.
- Capuchon en aluminiumCadre extérieur en aluminium extrudé durable avec finition de peinture émaillée cuite. 7 couleurs standard et correspondance de couleur personnalisée illimitée – apportez un échantillon de peinture à votre revendeur et nous le correspondrons.
- Cadre de baseCadre de base en vinyle thermiquement isolé, blanc et robuste, sans entretien, avec joint d’étanchéité co-extrudé.
- Système de contrôle de la condensation ColumbiaTous les puits de lumière Columbia utilisent notre unique gouttière rigide (PVC ou aluminium), à 4 côtés et extra large – évacuant l’humidité, protégeant votre puits de lumière des dommages et des taches inesthétiques.
Bordure. - Fixation extérieureGL VCM OF: Toute largeur de bordure. Peut être installé sur une bordure construite sur site de 2×4, 2×6 ou 2×8.

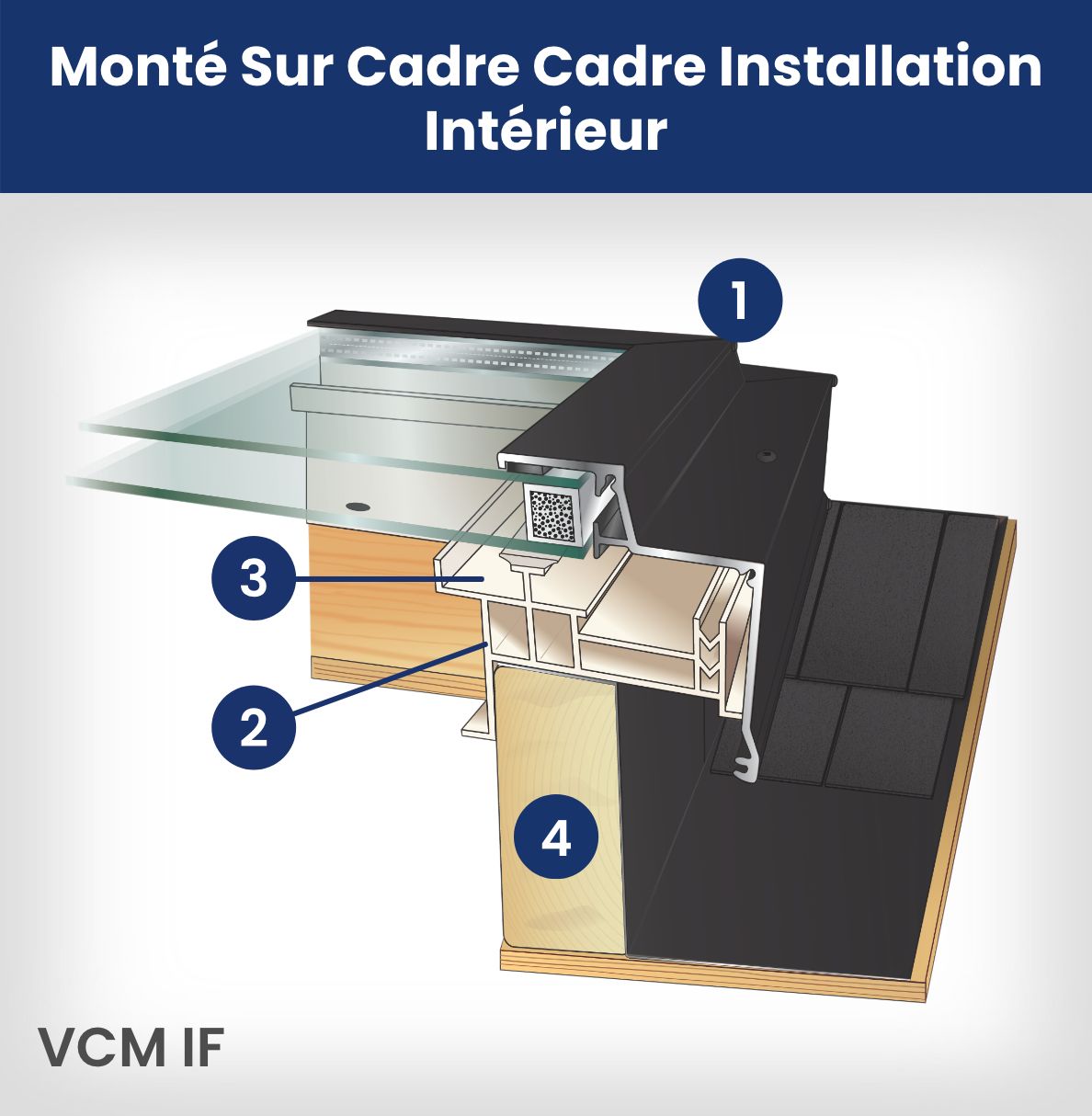

- Columbia fabrique des puits de lumière à fixation extérieure et intérieure (la méthode par laquelle le puits de lumière est fixé à la bordure).
- Pour les puits de lumière GL VCM IF, les mesures sont toujours prises à partir de l’ouverture brute intérieure de la bordure.
- La fixation intérieure est une conception précédente de Columbia, et si vous remplacez des puits de lumière avec ce type de bride de fixation, il peut être préférable de les remplacer par le même type pour éviter les travaux de finition intérieure.
- Tous les puits de lumière sont réversibles et doivent être spécifiés lors de la commande.
- Capuchon en aluminium
Cadre extérieur en aluminium extrudé durable avec finition de peinture émaillée cuite. 7 couleurs standard et correspondance de couleur personnalisée illimitée – apportez un échantillon de peinture à votre revendeur et nous le correspondrons. - Cadre de baseCadre de base en vinyle thermiquement isolé, blanc et robuste, sans entretien, avec joint d’étanchéité co-extrudé.
- Système de contrôle de la condensation ColumbiaTous les puits de lumière Columbia utilisent notre unique gouttière rigide (PVC ou aluminium), à 4 côtés et extra large – évacuant l’humidité, protégeant votre puits de lumière des dommages et des taches inesthétiques.
Bordure. - Fixation intérieureGL VCM IF: Largeur de bordure maximale de 2 pouces. Peut être installé sur une bordure construite sur site de 2×4, 2×6 ou 2×8.
LES AVANTAGES DU GL VCM – PUITS DE LUMIÈRE À VERRE FIXE MONTÉ SUR CADRE
Si vous souhaitez apporter la lumière naturelle dans votre maison, le puits de lumière fixe en verre est le choix idéal pour vous. Avec une conception de cadre éprouvée et les dernières avancées en technologie du verre, votre puits de lumière peut atteindre une clarté exceptionnelle et des performances énergétiques remarquables.
Watertight Curb Mount Design
- Revêtement en aluminium
Cadre extérieur en aluminium extrudé durable avec finition en peinture-émail cuite au four. Sept couleurs standard et un nombre illimité de couleurs personnalisées assorties. Apportez un échantillon de couleur et nous produirons une teinte assortie. - Châssis
Châssis en vinyle PVC à barrière thermique, blanc et robuste, sans entretien, avec joint d’étanchéité coextrudé. - Système de contrôle de la condensation de Columbia
Tous les puits de lumière Columbia utilisent notre gouttière unique rigide (en PVC ou en aluminium), à quatre côtés, extra-large, évacuant l’humidité, protégeant ainsi votre puits de lumière contre les dommages et les taches inesthétiques. - Cadre
VCM-OF : Toute largeur de bordure.
VCM-IF : Largeur de bordure maximale de 2 po. Peut être installé sur une poutre de 2 x 4 po, 2 x 6 po ou 2 x 8 po.
Les Bienfaits De La Lumière Naturelle
- Résidant dans des régions nordiques, l’apport de lumière naturelle dans nos foyers est essentiel. Cela est particulièrement important pendant les mois d’hiver, lorsque les journées sont plus courtes, l’ensoleillement réduit, et que le soleil est plus bas qu’en été.
- Il a été prouvé que la lumière naturelle augmente le bonheur et la productivité.
- L’augmentation de la luminosité naturelle dans votre maison compense les effets du trouble affectif saisonnier, qui touche de nombreuses personnes en hiver en raison du manque d’exposition au soleil.
- Il a été démontré que la lumière naturelle réduit le risque de myopie chez les enfants et les jeunes adultes en aidant l’œil à produire de la dopamine, ce qui favorise un développement oculaire sain.
Double Ou Triple Vitrage Efficace ENERGY STAR® Low-E3 Avec Gaz Argon
- Pour une efficacité énergétique maximale, choisissez parmi la large gamme de vitrages Energy STAR® LoE3 366 de Columbia avec des options avancées de triple revêtement LoE3 – En double et triple vitrage. Toutes les options incluent des carreaux intérieurs feuilletés.
- L’espace entre les vitres est rempli de gaz argon, un isolant naturel, non toxique et haute performance.
- En raison de sa densité supérieure par rapport à l’air, l’argon offre une isolation plus efficace pour votre maison qu’un puits de lumière à double vitrage conventionnel. Il limite la transmission des températures froides ou chaudes à travers le vitrage.
Économiques Et Valorisants
- Les puits de lumière montés sur cadre de Columbia sont conçus au Canada avec des matériaux provenant de toute l’Amérique du Nord, ce qui les rend plus abordables que les produits étrangers.
- Les puits de lumière apportent une plus-value à votre investissement immobilier, car l’apport de lumière naturelle et d’air frais est particulièrement recherché en intérieur.
- Les puits de lumière certifiés ENERGY STAR® d’aujourd’hui vous permettent d’économiser de l’argent par rapport aux anciens modèles de puits de lumière à la conception inférieure, tout en offrant plus de confort.
Des Couleurs De Cadre Adaptées à Tous Les Toits
- Sept couleurs de cadre standard sont disponibles sur tous les modèles, fixes et ouvrants, y compris pour les dimensions personnalisées.
- Les architectes conçoivent l’apport de lumière naturelle vers l’intérieur de la maison; ils veulent aussi que le puits de lumière se fonde parfaitement avec votre revêtement de toit pour mettre en valeur son design.
- Un trop grand contraste entre le cadre du puits de lumière et la couleur de votre toit est peu attrayant et même repoussant.
- Apportez un échantillon de couleur à votre distributeur et nous produirons une teinte assortie. Idéal pour une large sélection de couleurs d’acier et d’autres matériaux de toiture.
Puits De Lumière Montés Sur Cadre, Le Choix Des Professionnels
- Le support privilégié pour les puits de lumière sur tout type de toit, idéalement conçu pour une utilisation sur des tuiles, des bardeaux ou des bardeaux de fente. Recommandé par les professionnels de la toiture comme le choix optimal pour une installation durable et facile.
- Le montage sur cadre est le premier choix d’installation en Amérique du Nord. Il permet au couvreur de s’adapter au besoin spécifique de la situation, en assurant une liaison étanche parfaite entre le toit, la bordure et le puits de lumière.
- Installé sur tous les types de bordures construites sur site, qu’elles soient préexistantes ou neuves. Pour plus d’étanchéité aux intempéries, assurez-vous d’utiliser une membrane de toiture en plus du solin recommandé sur la bordure.
COLUMBIA PROPOSE UNE LARGE GAMME D’OPTIONS DE VERRE HAUTE PERFORMANCE
- Columbia propose une large gamme d’options de double ou triple vitrage, y compris les vitrages certifiés ENERGY STAR® Canada.
- Toutes les options de vitrage sont disponibles sur tous les modèles, fixes et ouvrants, y compris pour les dimensions personnalisées.
Cardinal Glass Industries est le fournisseur de verre de Columbia et occupe une position de leader mondial dans la technologie de verre haute performance. Cardinal maintient une vision claire : concevoir et fabriquer les produits en verre résidentiel les plus avancés de l’industrie.
Double vitrage LoE3 366 transparent (trempé/trempé)
La référence de l’industrie
Double vitrage LoE3 366 transparent (trempé/trempé)
- Double vitrage avec gaz argon.
- Le triple revêtement LoE3 supérieur est pratiquement invisible.
- Bloque 95 % des rayons ultraviolets.
- Résistance supérieure à la condensation.
- Conforme aux normes de l’industrie, notre revêtement LoE3 est identique à celui de la concurrence, provenant du même fournisseur.
Double vitrage LoE3 366 trempé/feuilleté
Verre feuilleté robuste
Double vitrage LoE3 366 trempé/feuilleté
- Double vitrage avec gaz argon.
- Le triple revêtement LoE³ supérieur est pratiquement invisible.
- Réduit les effets du bruit jusqu’à 30 %.
- Plus de sécurité : La couche intermédiaire la plus interne maintient le verre en cas de bris.
- Du verre feuilleté transparent ou blanc translucide est disponible.
- Jusqu’à 99 % de protection UV, réduit la décoloration des meubles.
- Garantie grêle de 10 ans sur les fissures ou bris dus à un épisode de grêle.
Double Vitrage LoE3 366 Neat
Peu d’entretien
Double Vitrage LoE3 366 Neat
- Double vitrage avec gaz argon.
- Le triple revêtement LoE³ supérieur est pratiquement invisible.
- La couche Neat permet de décompose les matières organiques présentes sur le verre.
- Réduit les taches d’eau et disperse l’eau uniformément.
- Bloque 95 % des rayons ultraviolets.
- Couche Neat disponible en supplément sur toutes les options de vitrage.
Double Vitrage LoE3 i89
Protection proche d’un triple vitrage
Double Vitrage LoE3 i89
- Double vitrage avec gaz argon. Le triple revêtement LoE³ supérieur est pratiquement invisible.
- Revêtements LoE3 appliqués sur deux surfaces pour une efficacité énergétique renforcée.
- Performance proche d’un triple vitrage.
- Bloque 95 % des rayons ultraviolets.
- Disponible dans tous les modèles de dimensions standard et personnalisées depuis 2011.
Double vitrage LoE3 366 en teintes bronze ou grise
Pour une lumière plus douce
Double vitrage LoE3 366 en teintes bronze ou grise
- Double vitrage avec gaz argon.
- Le triple revêtement LoE³ supérieur est pratiquement invisible.
- Réduction de l’éblouissement.
- Idéal pour les pièces nécessitant une lumière plus douce.
- Réduction du gain de chaleur solaire.
- Bloque 95 % des rayons ultraviolets.
- Disponible en teintes bronze ou grise.
Double vitrage LoE3 366 réfléchissant bronze/gris
Gain de chaleur solaire le plus bas
Double vitrage LoE3 366 réfléchissant bronze/gris
- Double vitrage avec gaz argon.
- Le triple revêtement LoE³ supérieur est pratiquement invisible.
- Le fini miroir qui reflète les rayons du soleil.
- Le puits de lumière affichant la plus faible transmission de lumière visible sur le marché à l’heure actuelle.
- Contrôle supérieur du gain de chaleur solaire.
Triple vitrage LoE3 366 – Trempé/trempé/trempé
Performance thermique optimale
Triple vitrage LoE3 366 – Trempé/trempé/trempé
- Verre à triple vitrage avec deux cavités remplies de gaz argon.
- Leader de l’industrie avec le triple revêtement LoE3 sur les surfaces 2 et 5, ou deux des trois vitres – contrairement à la concurrence.
- Meilleure efficacité énergétique et meilleur facteur-U de l’industrie.
- Protège contre la décoloration causée par les rayons UV.
- Disponible dans tous les modèles de dimensions standard et personnalisées depuis 2010.
- Garantie de 10 ans contre la grêle.
Triple vitrage LoE3 366 – Trempé/trempé/feuilleté*
Économie d’énergie et résistance
Triple vitrage LoE3 366 – Trempé/trempé/feuilleté*
- Verre à triple vitrage avec deux cavités remplies de gaz argon.
- Les deux vitres extérieures sont en verre trempé.
- Plus de sécurité : Le verre feuilleté intermédiaire le plus interne maintient le verre en cas de bris.
- Réduit les effets du bruit jusqu’à 30 %.
- Disponible dans tous les modèles de dimensions standard et personnalisées depuis 2010.
- Garantie de 10 ans contre la grêle.
* Répond au code de construction de la ville de Vancouver
Columbia est le seul fabricant de puits de lumière à offrir un triple vitrage sur tous les modèles, fixes ou ouvrants, de dimensions standard ou personnalisées.
LES AVANTAGES DU VERRE FEUILLETÉ DE COLUMBIA
Nous offrons la résistance et la protection supplémentaires du verre feuilleté sur l’ensemble des options de vitrage de Columbia. Privilégiez nos choix les plus populaires – Double vitrage LoE3 366 trempé/feuilleté et triple vitrage LoE3 366 trempé/trempé/feuilleté.
Réduction sonore supérieure
Réduit les effets du bruit jusqu’à 30 % par rapport au double vitrage standard, et jusqu’à 50 % de moins qu’un puits de lumière à dôme en plastique.
Laissez entrer la lumière naturelle sans les bruits supplémentaires, dus par exemple à circulation routière ou aérienne.
Plus de sécurité
Le verre feuilleté est beaucoup plus difficile à briser et à pénétrer que le verre traditionnel.
Dès lors, si vous êtes préoccupé par la sécurité, cela vaut la peine d’y réfléchir. La couche intermédiaire la plus interne maintient le verre en cas de bris.
Meilleure protection UV de sa catégorie
Le verre feuilleté laisse entrer la lumière, mais protège votre maison des rayons UV. Le choix idéal pour éviter la décoloration de vos sols, meubles et œuvres d’art.
Nous proposons du triple vitrage sur tous les modèles
Columbia est le seul fabricant de puits de lumière à offrir un triple vitrage (y compris les options feuilletées) sur tous les modèles, fixes ou ouvrants, de dimensions standard ou personnalisées.
Les puits de lumière à triple vitrage répondent aux exigences actuelles de certification ENERGY STAR® 2020 (Version 5). Nous fournissons une efficacité énergétique de pointe.
COLUMBIA OFFRE LE PLUS GRAND CHOIX DE COULEURS DE CADRES DE PUITS DE LUMIÈRE EN AMÉRIQUE DU NORD
Avec la sélection croissante d’options de couleur pour les bardeaux d’asphalte et les toits métalliques, Columbia vous permet d’assortir la couleur du cadre de votre puits de lumière à la teinte de votre matériau de toiture ou de vos fenêtres. Columbia propose sept couleurs standard et un nombre illimité de couleurs personnalisées assorties. Économisez du temps et de l’argent en optant pour une couleur standard, ou fournissez un échantillon de couleur à votre distributeur et nous produirons une teinte assortie.
DIMENSIONS DE L’ GL VCM – PUITS DE LUMIÈRE À DÔME EN ACRYLIQUE FIXE MONTÉ SUR CADRE EN VINYLE
Disponible dans les dimensions indiquées dans le tableau ci-dessous (en unités impériales et métriques). Si vous ne trouvez pas les dimensions dont vous avez besoin ci-dessous, veuillez consulter notre page Dimensions personnalisées. Vous pouvez également télécharger un fichier PDF imprimable du tableau.
VOIR LES DIMENSIONS PERSONNALISÉES
Si vous ne trouvez pas les dimensions souhaitées dans nos produits standard, consultez notre page Dimensions personnalisées.

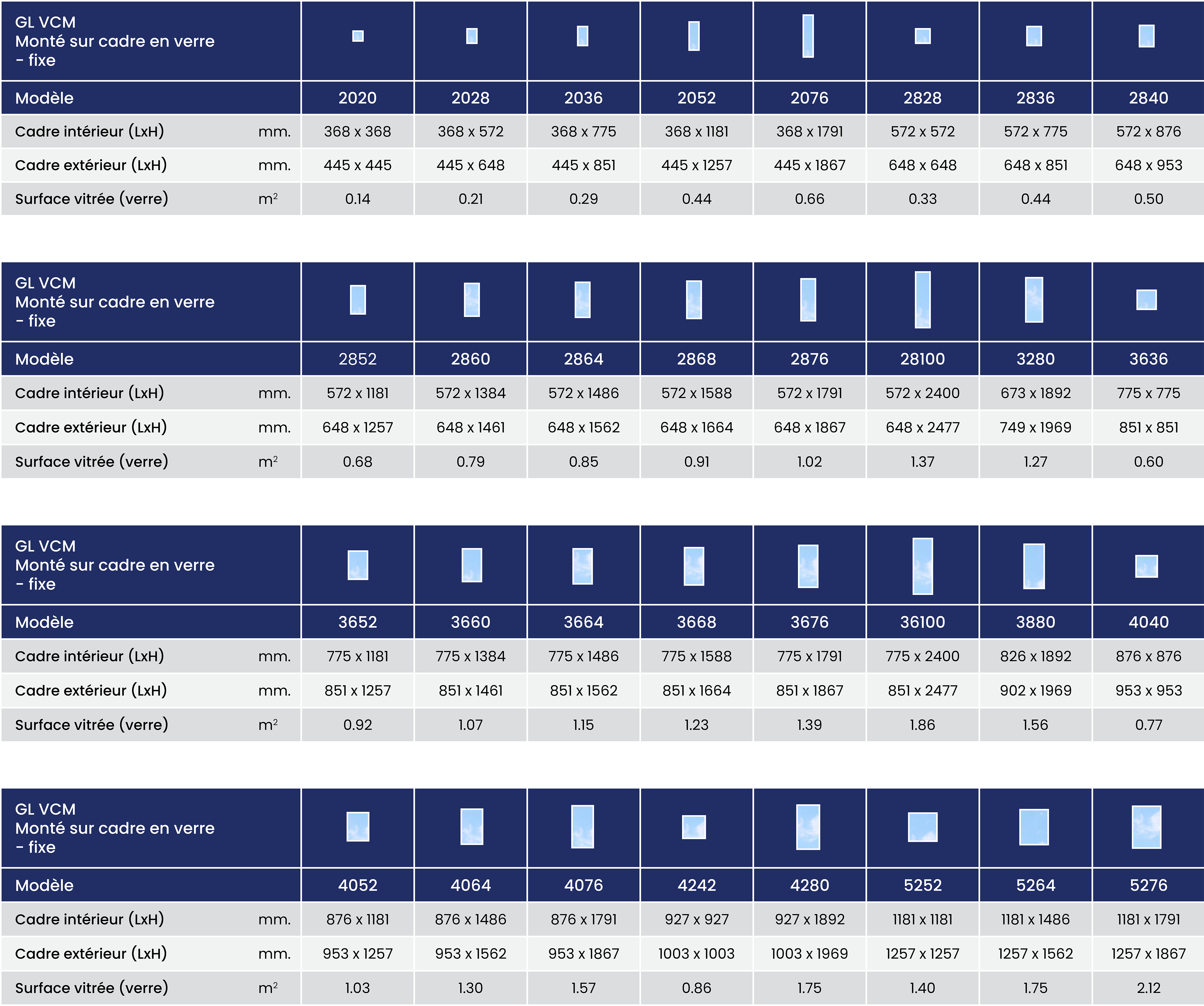

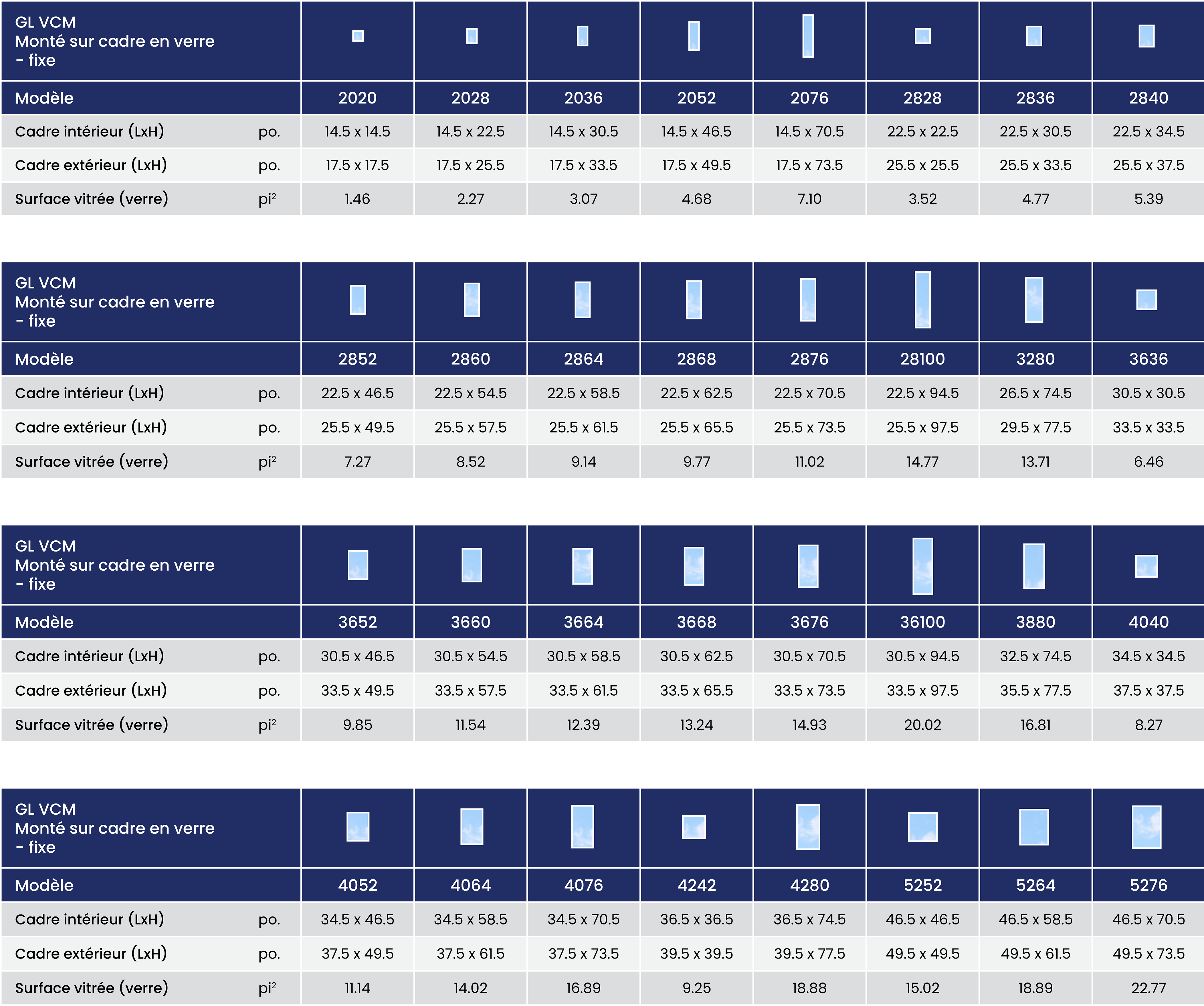

Les dimensions standard des puits de lumière sont disponibles dans les deux options.
DIMENSIONS
POPULAIRES
POPULAIRES
L’étoile jaune indique les dimensions les plus populaires.
| Cadre intérieur | 14½ | 22½ | 26½ | 30½ | 32½ | 34½ | 36½ | 46½ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 14½ |
Modèle 2020
Cadre intérieur (l x h)
14½ » x 14½” Cadre extérieur (l x h)
17½ » x 17½” Surface vitrée
1.46 sq.ft. Modèle 2020
Cadre intérieur (l x h)
368mm x 368mm Cadre extérieur (l x h)
445mm x 445mm Surface vitrée
0.14 m2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22½ |
Modèle 2028
Cadre intérieur (l x h)
14½ » x 22½” Cadre extérieur (l x h)
17½ » x 25½” Surface vitrée
2.27 sq.ft. Modèle 2028
Cadre intérieur (l x h)
368mm x 572mm Cadre extérieur (l x h)
445mm x 648mm Surface vitrée
0.21 m2 |
Modèle 2828
Cadre intérieur (l x h)
22½ » x 22½” Cadre extérieur (l x h)
25½ » x 25½” Surface vitrée
3.52 sq.ft. Modèle 2828
Cadre intérieur (l x h)
572mm x 572mm Cadre extérieur (l x h)
648mm x 648mm Surface vitrée
0.33 m2 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30½ |
Modèle 2036
Cadre intérieur (l x h)
14½ » x 30½” Cadre extérieur (l x h)
17½ » x 33½” Surface vitrée
3.07 sq.ft. Modèle 2036
Cadre intérieur (l x h)
368mm x 775mm Cadre extérieur (l x h)
445mm x 851mm Surface vitrée
0.29 m2 |
Modèle 2836
Cadre intérieur (l x h)
22½ » x 30½” Cadre extérieur (l x h)
25½ » x 33½” Surface vitrée
4.77 sq.ft. Modèle 2836
Cadre intérieur (l x h)
572mm x 775mm Cadre extérieur (l x h)
648mm x 851mm Surface vitrée
0.44 m2 |
Modèle 3636
Cadre intérieur (l x h)
30½ » x 30½” Cadre extérieur (l x h)
33½ » x 33½” Surface vitrée
6.46 sq.ft. Modèle 3636
Cadre intérieur (l x h)
775mm x 775mm Cadre extérieur (l x h)
851mm x 851mm Surface vitrée
0.60 m2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34½ |
Modèle 2840
Cadre intérieur (l x h)
22½ » x 34½” Cadre extérieur (l x h)
25½ » x 37½” Surface vitrée
5.39 sq.ft. Modèle 2840
Cadre intérieur (l x h)
572mm x 876mm Cadre extérieur (l x h)
648mm x 953mm Surface vitrée
0.50 m2 |
Modèle 4040
Cadre intérieur (l x h)
34½ » x 34½” Cadre extérieur (l x h)
37½ » x 37½” Surface vitrée
8.27 sq.ft. Modèle 4040
Cadre intérieur (l x h)
876mm x 876mm Cadre extérieur (l x h)
953mm x 953mm Surface vitrée
0.77 m2 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36½ |
Modèle 4242
Cadre intérieur (l x h)
36½ » x 36½” Cadre extérieur (l x h)
39½ » x 39½” Surface vitrée
9.25 sq.ft. Modèle 4242
Cadre intérieur (l x h)
927mm x 927mm Cadre extérieur (l x h)
1003mm x 1003mm Surface vitrée
0.86 m2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46½ |
Modèle 2052
Cadre intérieur (l x h)
14½ » x 46½” Cadre extérieur (l x h)
17½ » x 49½” Surface vitrée
4.68 sq.ft. Modèle 2052
Cadre intérieur (l x h)
368mm x 1181mm Cadre extérieur (l x h)
445mm x 1257mm Surface vitrée
0.44 m2 |
Modèle 2852
Cadre intérieur (l x h)
22½ » x 46½” Cadre extérieur (l x h)
25½ » x 49½” Surface vitrée
7.27 sq.ft. Modèle 2852
Cadre intérieur (l x h)
572mm x 1181mm Cadre extérieur (l x h)
648mm x 1257mm Surface vitrée
0.68 m2 |
Modèle 3652
Cadre intérieur (l x h)
30½ » x 46½” Cadre extérieur (l x h)
33½ » x 49½” Surface vitrée
9.85 sq.ft. Modèle 3652
Cadre intérieur (l x h)
775mm x 1181mm Cadre extérieur (l x h)
851mm x 1257mm Surface vitrée
0.92 m2 |
Modèle 4052
Cadre intérieur (l x h)
34½ » x 46½” Cadre extérieur (l x h)
37½ » x 49½” Surface vitrée
11.14 sq.ft. Modèle 4052
Cadre intérieur (l x h)
876mm x 1181mm Cadre extérieur (l x h)
953mm x 1257mm Surface vitrée
1.03 m2 |
Modèle 5252
Cadre intérieur (l x h)
46½ » x 46½” Cadre extérieur (l x h)
49½ » x 49½” Surface vitrée
15.02 sq.ft. Modèle 5252
Cadre intérieur (l x h)
1181mm x 1181mm Cadre extérieur (l x h)
1257mm x 1257mm Surface vitrée
1.40 m2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 54½ |
Modèle 2860
Cadre intérieur (l x h)
22½ » x 54½” Cadre extérieur (l x h)
25½ » x 57½” Surface vitrée
8.52 sq.ft. Modèle 2860
Cadre intérieur (l x h)
572mm x 1384mm Cadre extérieur (l x h)
648mm x 1461mm Surface vitrée
0.79 m2 |
Modèle 3660
Cadre intérieur (l x h)
30½ » x 54½” Cadre extérieur (l x h)
33½ » x 57½” Surface vitrée
11.54 sq.ft. Modèle 3660
Cadre intérieur (l x h)
775mm x 1384mm Cadre extérieur (l x h)
851mm x 1461mm Surface vitrée
1.07 m2 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 58½ |
Modèle 2864
Cadre intérieur (l x h)
22½ » x 58½” Cadre extérieur (l x h)
25½ » x 61½” Surface vitrée
9.14 sq.ft. Modèle 2864
Cadre intérieur (l x h)
572mm x 1486mm Cadre extérieur (l x h)
648mm x 1562mm Surface vitrée
0.85 m2 |
Modèle 3664
Cadre intérieur (l x h)
30½ » x 58½” Cadre extérieur (l x h)
33½ » x 61½” Surface vitrée
12.39 sq.ft. Modèle 3664
Cadre intérieur (l x h)
775mm x 1486mm Cadre extérieur (l x h)
851mm x 1562mm Surface vitrée
1.15 m2 |
Modèle 4064
Cadre intérieur (l x h)
34½ » x 58½” Cadre extérieur (l x h)
37½ » x 61½” Surface vitrée
14.02 sq.ft. Modèle 4064
Cadre intérieur (l x h)
876mm x 1486mm Cadre extérieur (l x h)
953mm x 1562mm Surface vitrée
1.30 m2 |
Modèle 5264
Cadre intérieur (l x h)
46½ » x 58½” Cadre extérieur (l x h)
49½ » x 61½” Surface vitrée
18.89 sq.ft. Modèle 5264
Cadre intérieur (l x h)
1181mm x 1486mm Cadre extérieur (l x h)
1257mm x 1562mm Surface vitrée
1.75 m2 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 62½ |
Modèle 2868
Cadre intérieur (l x h)
22½ » x 62½” Cadre extérieur (l x h)
25½ » x 65½” Surface vitrée
9.77 sq.ft. Modèle 2868
Cadre intérieur (l x h)
572mm x 1588mm Cadre extérieur (l x h)
648mm x 1664mm Surface vitrée
0.91 m2 |
Modèle 3668
Cadre intérieur (l x h)
30½ » x 62½” Cadre extérieur (l x h)
33½ » x 65½” Surface vitrée
13.24 sq.ft. Modèle 3668
Cadre intérieur (l x h)
775mm x 1588mm Cadre extérieur (l x h)
851mm x 1664mm Surface vitrée
1.23 m2 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 70½ |
Modèle 2076
Cadre intérieur (l x h)
14½ » x 70½” Cadre extérieur (l x h)
17½ » x 73½” Surface vitrée
7.10 sq.ft. Modèle 2076
Cadre intérieur (l x h)
368mm x 1791mm Cadre extérieur (l x h)
445mm x 1867mm Surface vitrée
0.66 m2 |
Modèle 2876
Cadre intérieur (l x h)
22½ » x 70½” Cadre extérieur (l x h)
25½ » x 73½” Surface vitrée
11.02 sq.ft. Modèle 2876
Cadre intérieur (l x h)
572mm x 1791mm Cadre extérieur (l x h)
648mm x 1867mm Surface vitrée
1.02 m2 |
Modèle 3676
Cadre intérieur (l x h)
30½ » x 70½” Cadre extérieur (l x h)
33½ » x 73½” Surface vitrée
14.93 sq.ft. Modèle 3676
Cadre intérieur (l x h)
775mm x 1791mm Cadre extérieur (l x h)
851mm x 1867mm Surface vitrée
1.39 m2 |
Modèle 4076
Cadre intérieur (l x h)
34½ » x 70½” Cadre extérieur (l x h)
37½ » x 73½” Surface vitrée
16.89 sq.ft. Modèle 4076
Cadre intérieur (l x h)
876mm x 1791mm Cadre extérieur (l x h)
953mm x 1867mm Surface vitrée
1.57 m2 |
Modèle 5276
Cadre intérieur (l x h)
46½ » x 70½” Cadre extérieur (l x h)
49½ » x 73½” Surface vitrée
22.77 sq.ft. Modèle 5276
Cadre intérieur (l x h)
1181mm x 1791mm Cadre extérieur (l x h)
1257mm x 1867mm Surface vitrée
2.12 m2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 74½ |
Modèle 3280
Cadre intérieur (l x h)
26½ » x 74½” Cadre extérieur (l x h)
29½ » x 77½” Surface vitrée
13.71 sq.ft. Modèle 3280
Cadre intérieur (l x h)
673mm x 1892mm Cadre extérieur (l x h)
749mm x 1969mm Surface vitrée
1.27 m2 |
Modèle 3880
Cadre intérieur (l x h)
32½ » x 74½” Cadre extérieur (l x h)
35½ » x 77½” Surface vitrée
16.81 sq.ft. Modèle 3880
Cadre intérieur (l x h)
826mm x 1892mm Cadre extérieur (l x h)
902mm x 1969mm Surface vitrée
1.56 m2 |
Modèle 4280
Cadre intérieur (l x h)
36½ » x 74½” Cadre extérieur (l x h)
39½ » x 77½” Surface vitrée
18.88 sq.ft. Modèle 4280
Cadre intérieur (l x h)
927mm x 1892mm Cadre extérieur (l x h)
1003mm x 1969mm Surface vitrée
1.75 m2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 94½ |
Modèle 28100
Cadre intérieur (l x h)
22½ » x 94½” Cadre extérieur (l x h)
25½ » x 97½” Surface vitrée
14.77 sq.ft. Modèle 28100
Cadre intérieur (l x h)
572mm x 2400mm Cadre extérieur (l x h)
648mm x 2477mm Surface vitrée
1.37 m2 |
Modèle 36100
Cadre intérieur (l x h)
30½ » x 94½” Cadre extérieur (l x h)
33½ » x 97½” Surface vitrée
20.02 sq.ft. Modèle 36100
Cadre intérieur (l x h)
775mm x 2400mm Cadre extérieur (l x h)
851mm x 2477mm Surface vitrée
1.86 m2 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 REMARQUE : Toutes les dimensions sont réversibles, c’est-à-dire que le modèle 3676 peut être commandé en version 7636. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Tableau des dimensions – Récapitulatif
Pincer pour agrandir.
REMARQUE : Toutes les dimensions sont réversibles, c’est-à-dire que le modèle 3676 peut être commandé en version 7636.
Informations techniques
Chaque modèle est accompagné d’un ensemble d’informations téléchargeables pour vous guider dans le choix, les caractéristiques et l’installation de notre produit. Si vous ne trouvez pas ce dont vous avez besoin, n’hésitez pas à contacter l’équipe du service client de Columbia au 604-437-3377 (sans frais : 1-888-437-5557) ou par courriel à info@columbiaskylights.com.
TÉLÉCHARGER LE TABLEAU DES DIMENSIONS
Téléchargez une version PDF du tableau des dimensions pour ce modèle à conserver comme référence.
Le tableau des dimensions est disponible en unités impériales et métriques.
Le tableau des dimensions est disponible en unités impériales et métriques.
INSTRUCTIONS
D’INSTALLATION
D’INSTALLATION
Suivez les instructions d’installation de Columbia pour garantir une installation réussie.
Téléchargez les instructions spécifiques à ce modèle ou, si vous avez besoin de plusieurs modèles, consultez la page de la Bibliothèque des instructions d’installation.
Téléchargez les instructions spécifiques à ce modèle ou, si vous avez besoin de plusieurs modèles, consultez la page de la Bibliothèque des instructions d’installation.
DESSINS ET
CARACTÉRISTIQUES
CARACTÉRISTIQUES
Téléchargez deux formats des dessins techniques de ce modèle – (1) Dessin détaillé ou (2) Données du produit. Sont également disponibles une version .dwg (fichier CAO) et les caractéristiques du produit sous forme de document Word, PDF ou fichier texte.
Pour plusieurs modèles, accédez à la page Bibliothèque des dessins et des caractéristiques.
Pour plusieurs modèles, accédez à la page Bibliothèque des dessins et des caractéristiques.
ACCESSOIRES
FKCM – Kit de solins pour montage sur bordure
(Toit incliné en asphalte ou en bardeaux de bois seulement)
IWS – Membrane de toit
POURQUOI COLUMBIA?
Des puits de lumière fabriqués au Canada, conçus pour notre climat rigoureux
Les puits de lumière Columbia sont spécialement conçus pour la vie dans notre climat canadien. Qu’ils soient soumis à la neige, à la glace, au vent, à la grêle ou à une chaleur intense, nos produits sont spécialement conçus pour exceller dans ces conditions exigeantes.
De nombreux puits de lumière importés sont conçus pour un climat plus tempéré et manquent de performance et de durabilité. Pendant plus de cinq décennies, Columbia s’est consacrée à la fabrication de puits de lumière de haute qualité qui ont fait leurs preuves au fil du temps dans notre climat canadien.
Chaque aspect du puits de lumière a été étudié, conçu et testé.
Nous utilisons les meilleurs matériaux disponibles et les dernières technologies de verre.
L’efficacité énergétique est une priorité pour les propriétaires canadiens, compte tenu de notre climat rigoureux. Columbia est le seul fabricant canadien à offrir le triple vitrage sur tous ses modèles de puits de lumière. Un choix de verres ENERGY STAR® supérieur à toute la concurrence.
Un nouvel entrepôt de distribution à Mississauga, pour mieux servir l’Ontario, le Québec et les Maritimes
Nous avons déménagé notre entrepôt de distribution de l’Est dans une toute nouvelle installation construite à Mississauga, en Ontario. Le nouvel entrepôt de distribution de Columbia est plus grand et capable de stocker une gamme complète de produits Columbia, Slimlite et FAKRO prêts à livrer.
L’entrepôt nous permet de desservir l’Est du Canada avec une plus grande efficacité et des délais de livraison réduits.
Vous pourriez aussi être intéressé par…
Columbia AC VCM – Puits de lumière fixe à dôme en acrylique, monté sur cadre en vinyle
Les puits de lumière à dôme et pyramide en acrylique à montage sur cadre de Columbia sont conçus pour fonctionner parfaitement pendant des décennies, disponibles en 2 configurations de cadre,…
En savoir plus
Columbia GL OCM – Puits de lumière en verre à ventilation manuelle, monté sur cadre
Rafraîchissez votre maison avec le puits de lumière à ventilation manuelle à montage sur cadre de Columbia. Profitez des avantages combinés de la lumière naturelle et de la ventilation par…
En savoir plus
Columbia GL OCM E – Puits de lumière en verre à ventilation électrique, monté sur cadre
Rafraîchissez votre maison avec le puits de lumière à ventilation électrique à montage sur cadre de Columbia. Profitez des avantages combinés de la lumière naturelle et de la ventilation de…
En savoir plus
FAKRO Puits de lumière monté sur cadre à ouverture par énergie solaire FVC-S
Le puits de lumière Monté Sur Cadre à ouverture solaire est inégalé. Donnez une dimension architecturale à votre domicile grâce à l’élégant puits de lumière européen haut de gamme –…
En savoir plus
