COMMENT MESURER VOTRE PUITS DE LUMIÈRE MONTÉ SUR CADRE, AVEC CADRE INTÉGRÉ OU À SOLIN INTÉGRÉ
Dimensions standard ou personnalisée?
- Columbia fabrique des puits de lumière de dimension standard et personnalisée.
- Les puits de lumière de dimensions standard sont généralement conçus pour s’adapter à des fermes de toit espacées de 16 ou 24 po au centre.
- Les puits de lumière de dimension personnalisée peuvent être fabriqués selon les dimensions exactes du puits de lumière remplacé.
REMARQUE : Commander un puits de lumière de dimension standard vous fera économiser du temps et de l’argent.
- Columbia fabrique uniquement des puits de lumière de dimensions personnalisées, fixes et ouvrants, montés sur cadre et à solin intégré.
- Les dimensions personnalisées ne sont pas disponibles pour les puits de lumière avec cadre intégré de FAKRO.
Dimensions standard Columbia Dimensions personnalisées Columbia
Pour obtenir les dimensions spécifiques des puits de lumière FAKRO, veuillez consulter les pages dédiées à chaque produit.
Voir ci-dessous les instructions de mesure pour un puits de lumière neuf ou de remplacement.

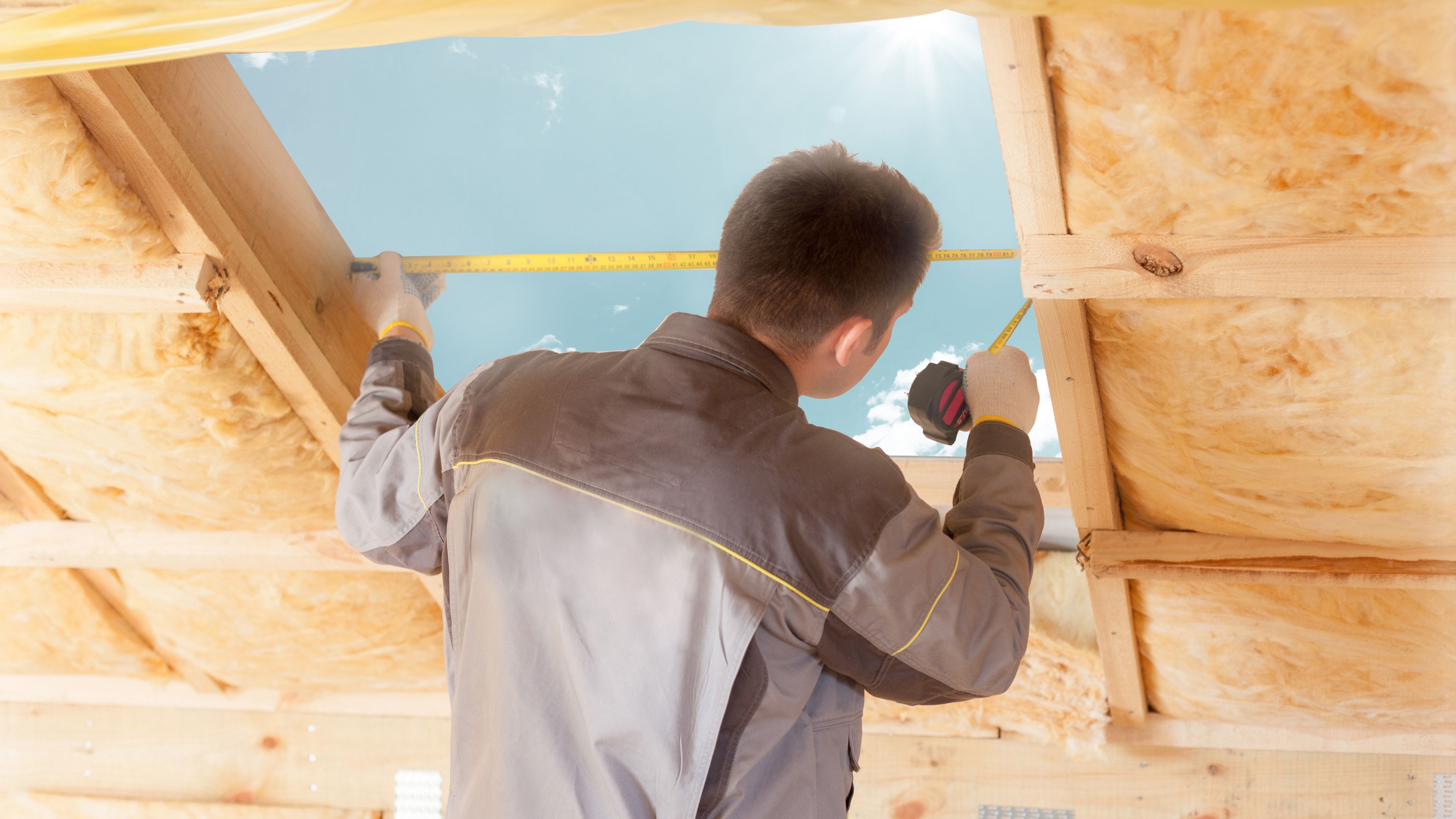

COMMENT MESURER LA DIMENSION DE VOTRE PUITS DE LUMIÈRE
- Il existe trois types d’installation de puits de lumière typiques : montés sur cadre, avec cadre intégré ou à solin intégré.
- Les puits de lumière montés sur cadre sont installés sur une bordure en bois construite sur site, équipée d’un solin étanche. Disponible en fixation intérieure ou extérieure, en fonction du modèle. La plupart des nouveaux puits de lumière sont conçus avec une fixation extérieure. La fixation intérieure est généralement recommandée pour le remplacement d’un puits de lumière avec une fixation intérieure préexistante.

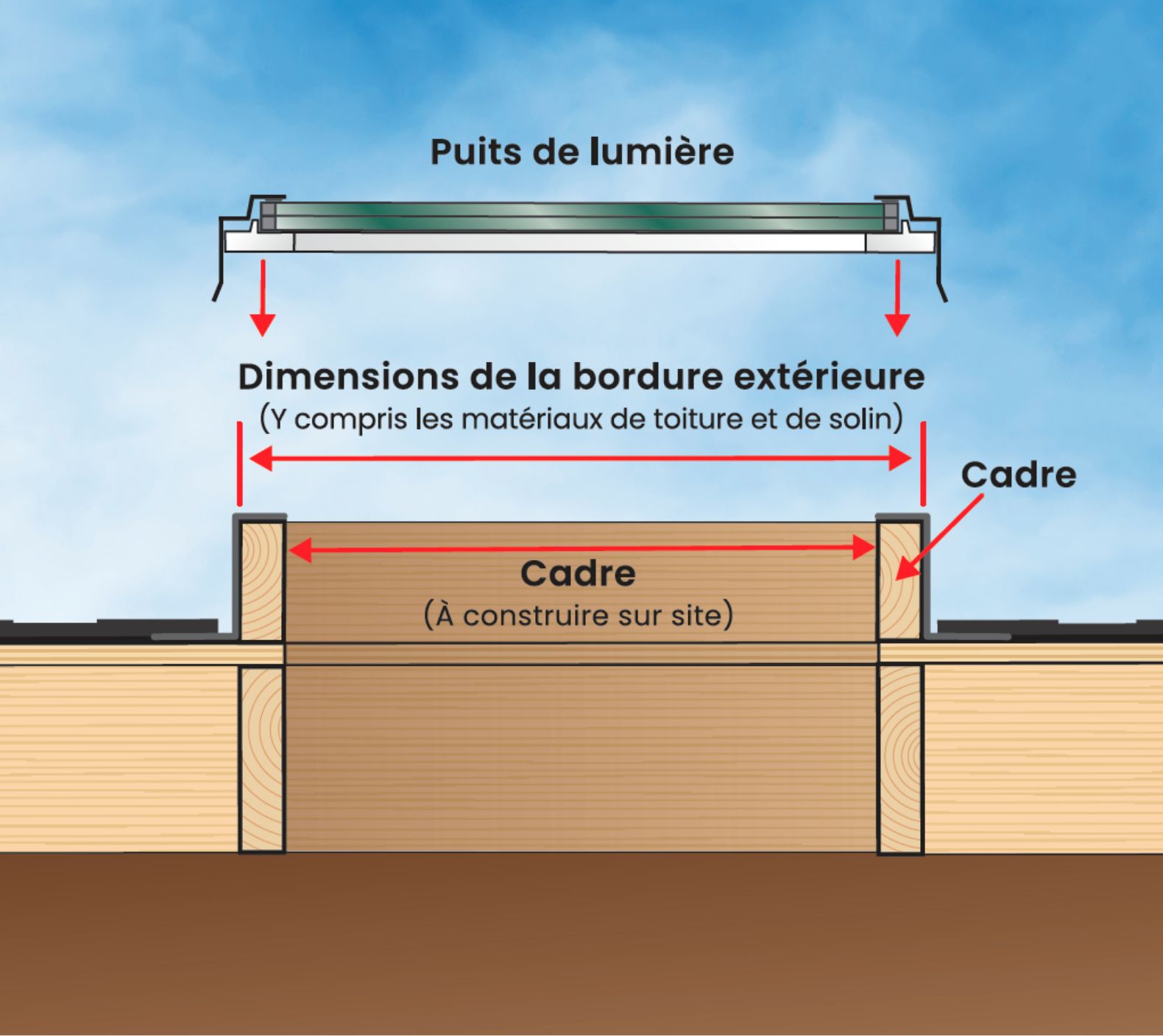

- Les puits de lumière montés sur cadre avec fixation extérieure nécessitent les dimensions de la bordure extérieure finie avec le solin.
- Les puits de lumière montés sur cadre avec fixation intérieure nécessitent les dimensions de la bordure intérieure et de la bordure extérieure finies avec le solin.
- Les puits de lumière avec cadre intégré et à solin intégré nécessitent la mesure de l’ouverture dans le toit.
Disponible en fixation intérieure et extérieure

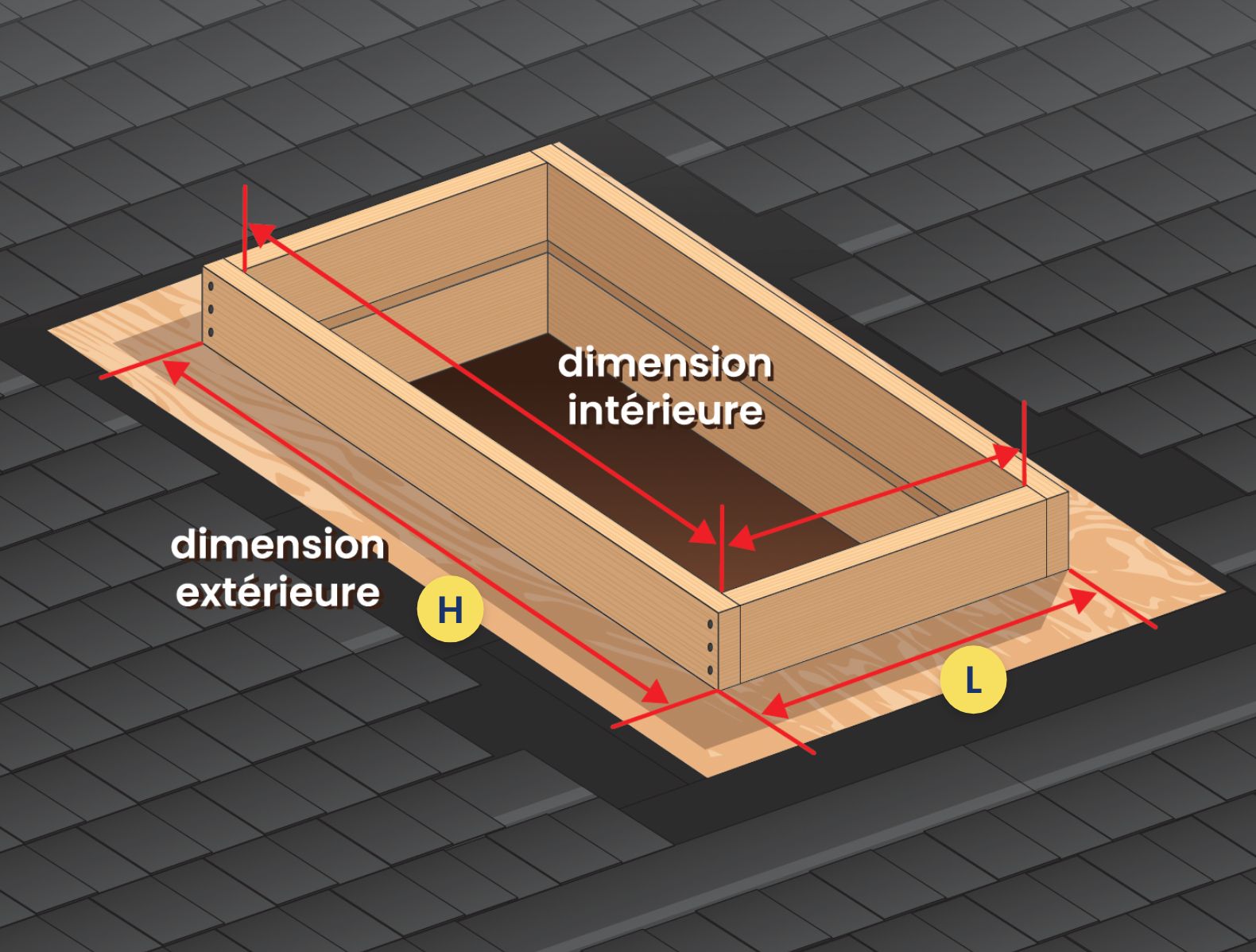

Pour les puits de lumière montés sur cadre, mesurez la bordure intérieure et la bordure extérieure finie avec le solin. NE mesurez PAS l’extérieur du cadre métallique du puits de lumière existant (non applicable). Lors de la mesure de la bordure intérieure, veuillez exclure tout matériau de finition intérieure ou cloison sèche. Mesurer largeur x hauteur.
Installé avec des bordures intégrées
(Le cadre est fabriqué en tant que partie du puits de lumière)

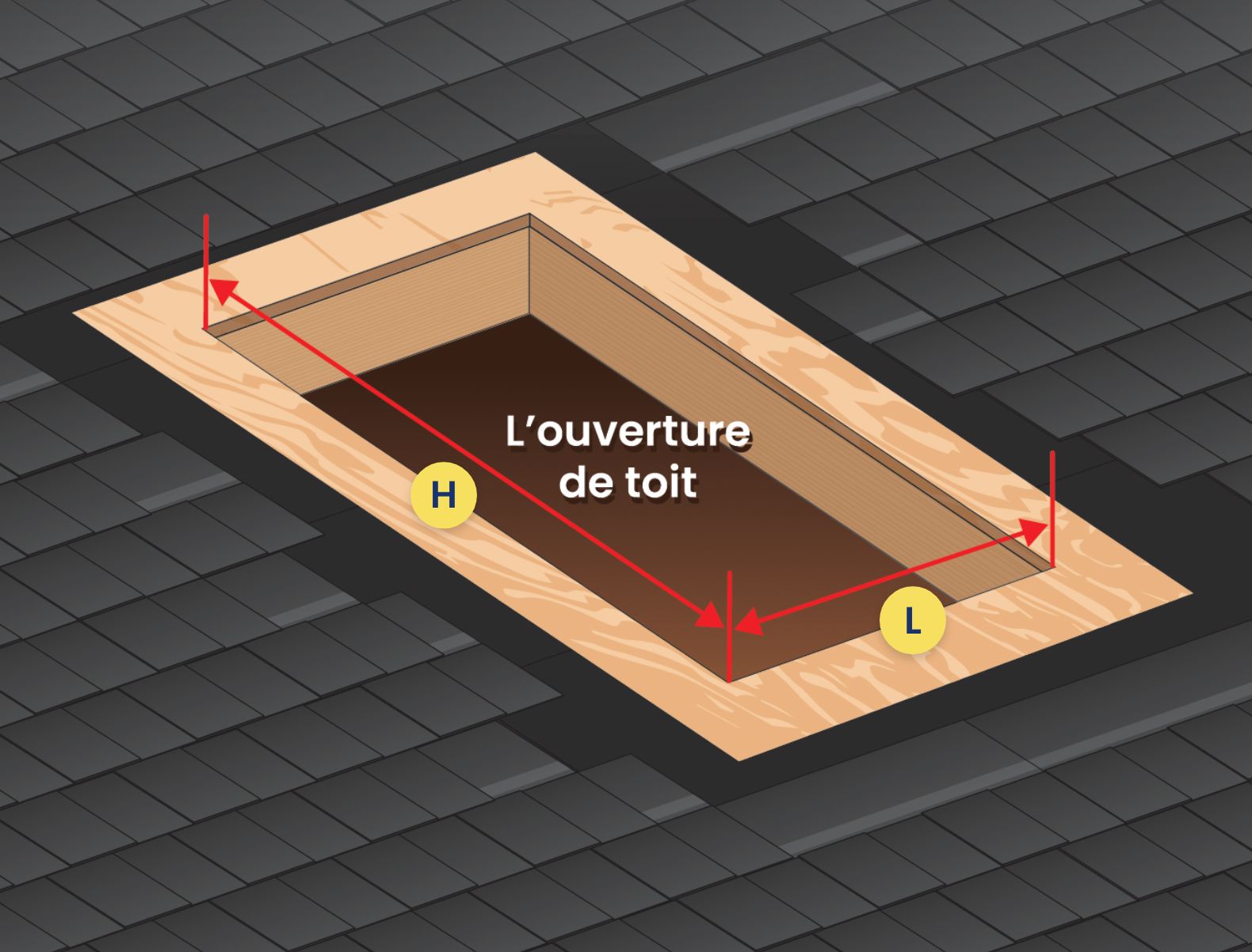

Pour les puits de lumière à cadre intégré et solin intégré, mesurez l’intérieur de l’ouverture du toit. Les deux ont des bordures intégrées qui se fixent directement au platelage du toit. Veuillez exclure tout matériau de finition intérieure/cloison sèche. Mesurer largeur x hauteur.
Columbia propose deux systèmes de fixation montés sur cadre – fixation intérieure et fixation extérieure. Chacune nécessite des mesures spécifiques.

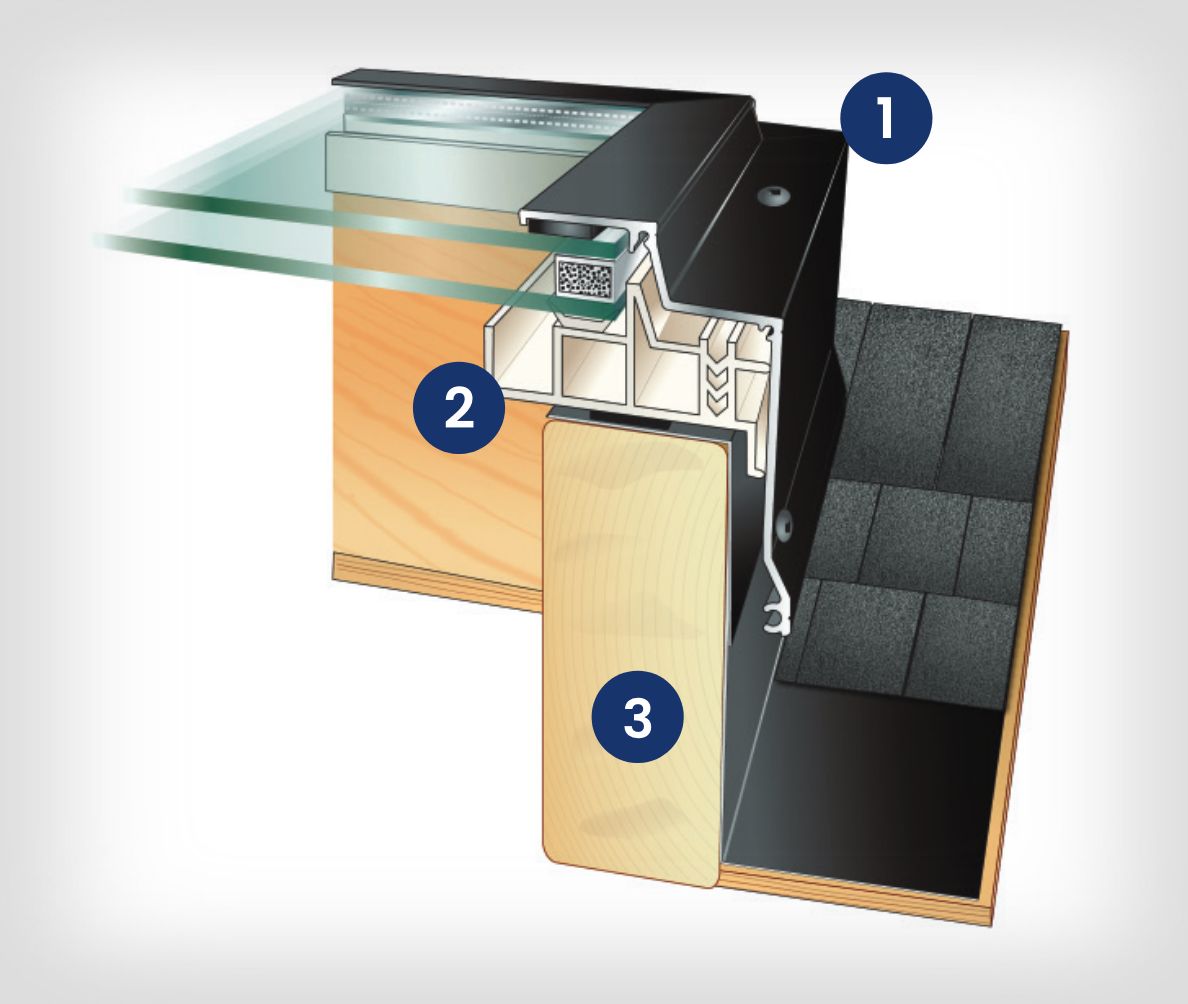

Installation extérieure
- Fixation extérieure – le puits de lumière est fixe/fixé à la bordure extérieure finie avec le solin.
- Les mesures doivent toujours être prises à partir de la bordure extérieure finie avec le solin (et NON à partir de l’extérieur du cadre métallique du puits de lumière existant).
- Columbia recommande la fixation extérieure, car elle offre une application plus nette des cloisons sèches dans le puits de lumière, avec le cadre en PVC du puits de lumière à peine visible.
- Finition à revêtement en aluminium
Cadre extérieur standard en aluminium extrudé avec une finition de peinture-émail cuite au four. Columbia propose 7 couleurs de cadre standard, ainsi qu’une correspondance illimitée de couleurs personnalisées. - Châssis
Châssis en vinyle PVC blanc à barrière thermique, sans entretien. - Méthode d’installation
Fixation extérieure – toute largeur de bordure. Peut être installé sur une bordure construite sur le site de 2 × 4 po, 2 × 6 po ou 2 × 8 po.
Les puits de lumière à fixation extérieure peuvent être installés en orientation portrait (verticale) ou paysage (horizontale).
Columbia applique des autocollants sur le cadre indiquant le bon sens de montage. Le non-respect de ces instructions entraînera une mauvaise installation et annulera la garantie.

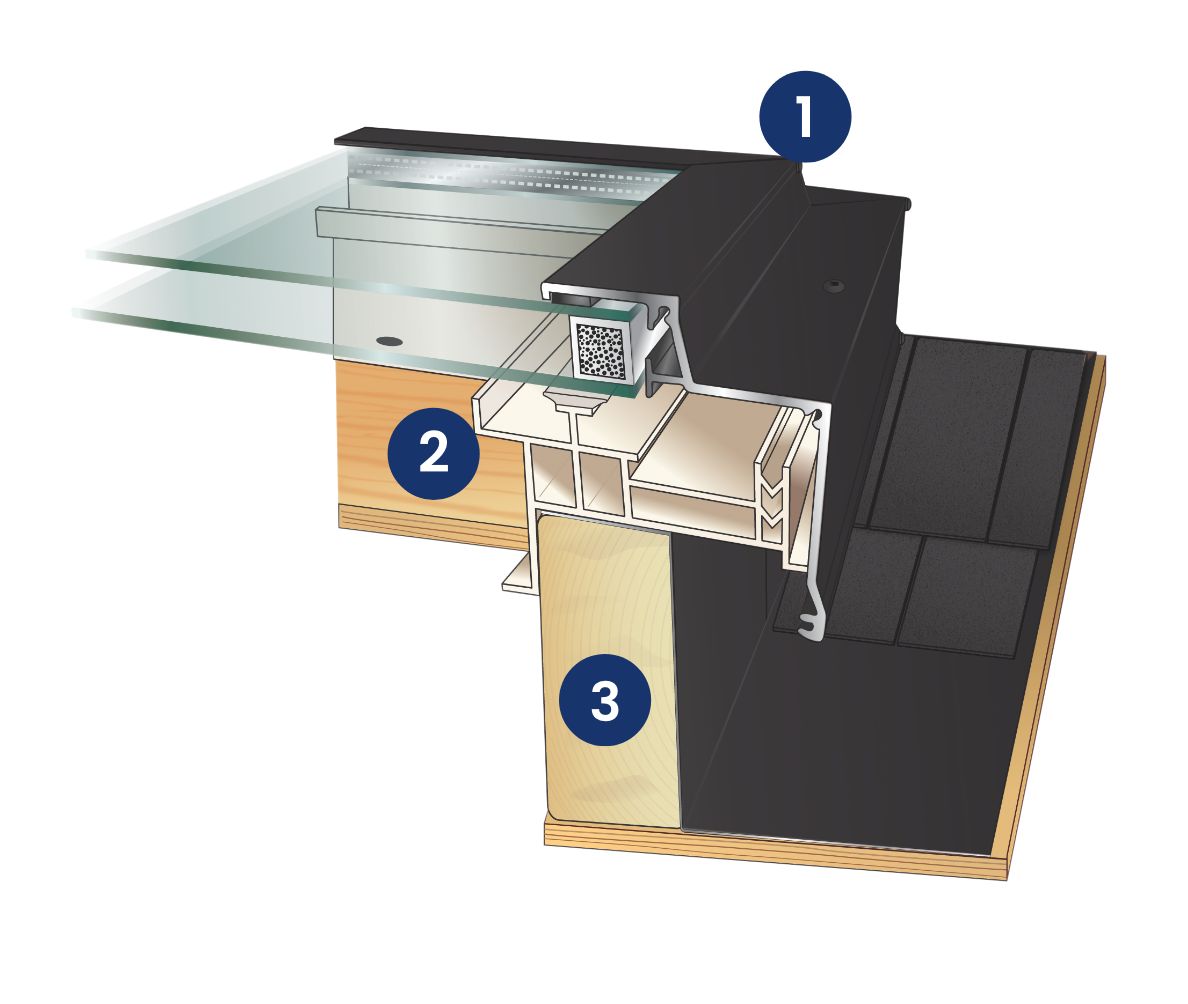

Installation intérieure
- Fixation intérieure – le puits de lumière est installé à l’intérieur de la bordure.
- Les mesures sont toujours prises à partir de l’ouverture brute intérieure du cadre (sans inclure le plâtre).
- La fixation intérieure est un ancien modèle de la gamme Columbia. Si vous remplacez un puits de lumière à fixation intérieure, il est recommandé de le remplacer par un modèle à fixation intérieure, afin d’éviter d’avoir à refaire les travaux de finition intérieure.
- Finition à revêtement en aluminium
Cadre extérieur standard en aluminium extrudé avec finition en peinture-émail cuite au four. Columbia propose 7 couleurs de cadre standard et un nombre illimité de couleurs personnalisées assorties. - Châssis
Châssis en vinyle PVC blanc à barrière thermique, sans entretien. - Méthode d’installation
Fixation intérieure – largeur de bordure maximale de 2 po. Peut être installé sur une bordure construite sur le site de 2 × 4 po, 2 × 6 po ou 2 × 8 po.
Puits de lumière fixes – Fixation intérieure- Les puits de lumière fixes à fixation intérieure peuvent être installés en orientation portrait (verticale) ou paysage (horizontale).
Puits de lumière ouvrants – fixation intérieure
- Les puits de lumière ouvrants peuvent être fabriqués en format portrait (vertical – charnières sur le côté court) ou en format paysage (horizontal – charnières sur le côté long). Le côté à charnières doit être spécifié lors de la commande.
Tous les puits de lumière ouvrants sont conçus pour une fixation intérieure et ne peuvent être installés qu’avec la charnière orientée vers le faîte du toit. Ne les installez jamais avec la charnière orientée vers le bas ou sur le côté.
Installation d’un nouveau puits de lumière

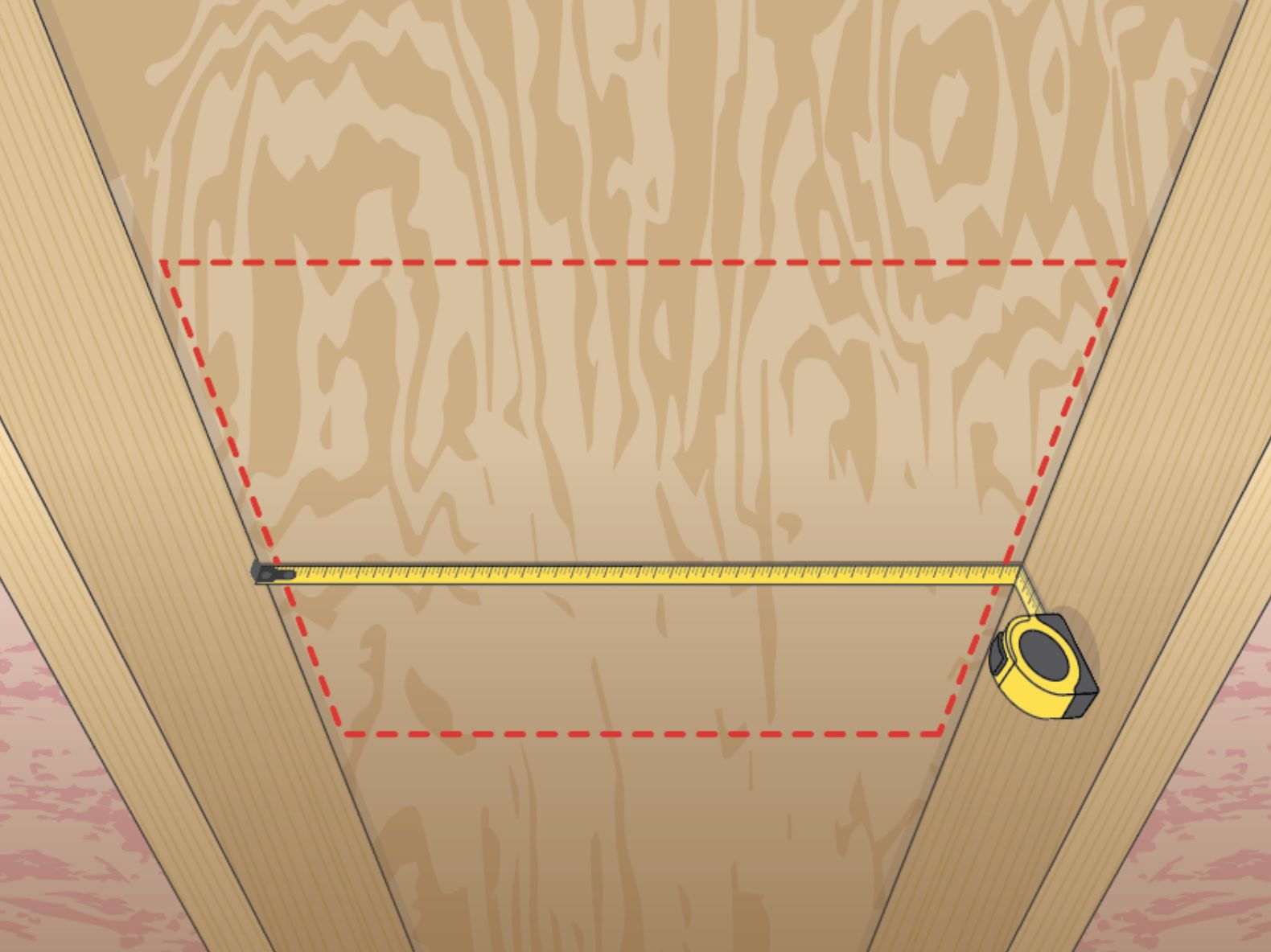

Lors d’une nouvelle installation de puits de lumière, assurez-vous toujours que la distance entre les chevrons de toit peut accueillir la largeur du puits de lumière que vous souhaitez installer. Lorsque vous déterminez la hauteur, prenez en considération les obstacles tels que les conduits ou les installations électriques. Un toit construit sur site et un toit construit en usine peuvent avoir des structures intérieures différentes. Il est recommandé d’inspecter vos combles et de consulter un expert si nécessaire.

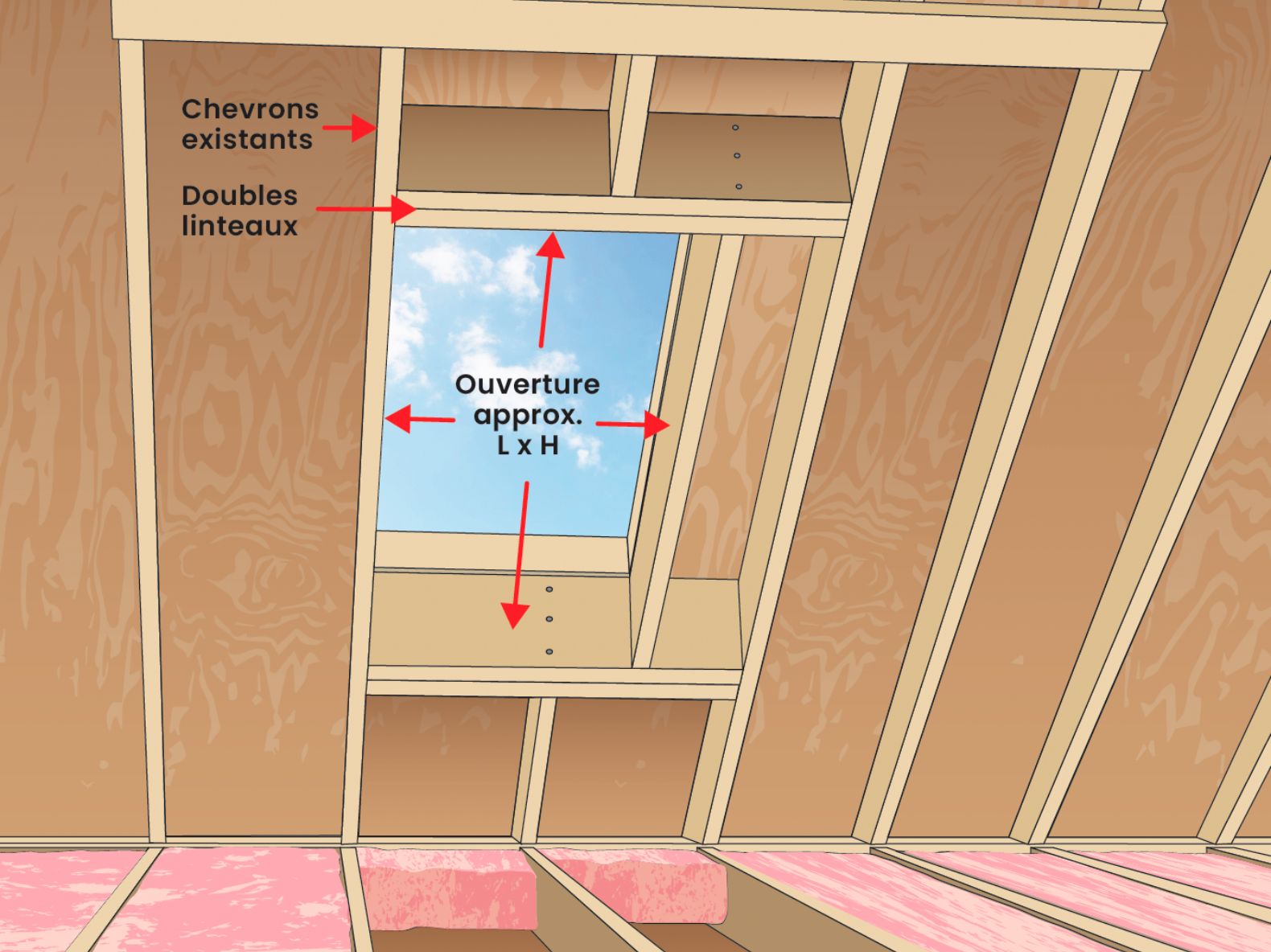

Un puits de lumière plus large peut être installé en ajoutant une charpente structurelle supplémentaire. Chaque fois que vous envisagez de couper des fermes ou des chevrons, consultez un ingénieur en structure. Lorsque vous déterminez la hauteur, prenez en considération les obstacles tels que les conduits ou les installations électriques. Pour ce type d’installation, consultez un expert.
MESURER POUR REMPLACER UN ANCIEN PUITS DE LUMIÈRE
- Pour garantir un ajustement parfait, Columbia vous recommande de mesurer la bordure (ou l’ouverture du toit) qui demeure sur le toit, plutôt que l’ancien puits de lumière retiré.
- L’ancien puits de lumière peut être endommagé ou déformé pendant le retrait, ce qui pourrait influencer la précision des mesures.
- Les puits de lumière montés sur cadre avec fixation extérieure nécessitent la bordure extérieure finie avec le solin.
- Les puits de lumière montés sur cadre avec fixation intérieure nécessitent la bordure intérieure et la bordure extérieure finies avec le solin.
- Les puits de lumière avec cadre intégré et à solin intégré nécessitent la mesure de l’ouverture dans le toit.
Disponible en fixation intérieure et extérieure
Mesurez toujours la bordure avec le solin, pas le puits de lumière. Columbia laisse une tolérance de ¼ po sur tous les modèles. Il s’agit du dégagement maximum pour votre puits de lumière. CONSEIL : Si le toit est trop raide pour un accès sûr, utilisez les dimensions des cloisons sèches finies comme guide.
Installé avec des bordures intégrées.
(Le cadre est fabriqué en tant que partie des puits de lumière)

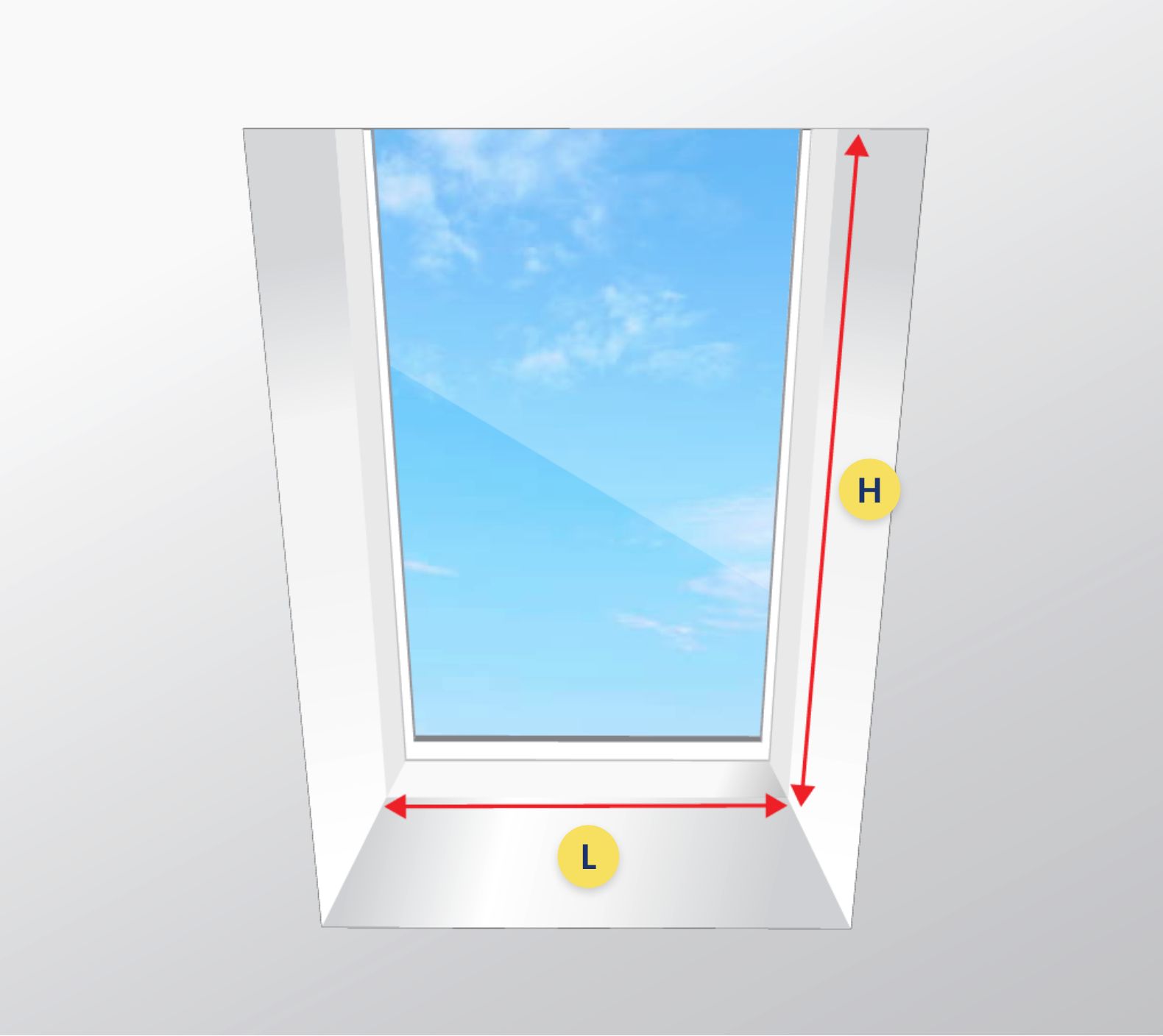

Pour les cadres intégrés et les solins intégrés, mesurez l’encadrement intérieur fini L x H et ajoutez +1 po pour tenir compte des cloisons sèches de tous les côtés. Cela correspondra à la dimension de votre ouverture brute.

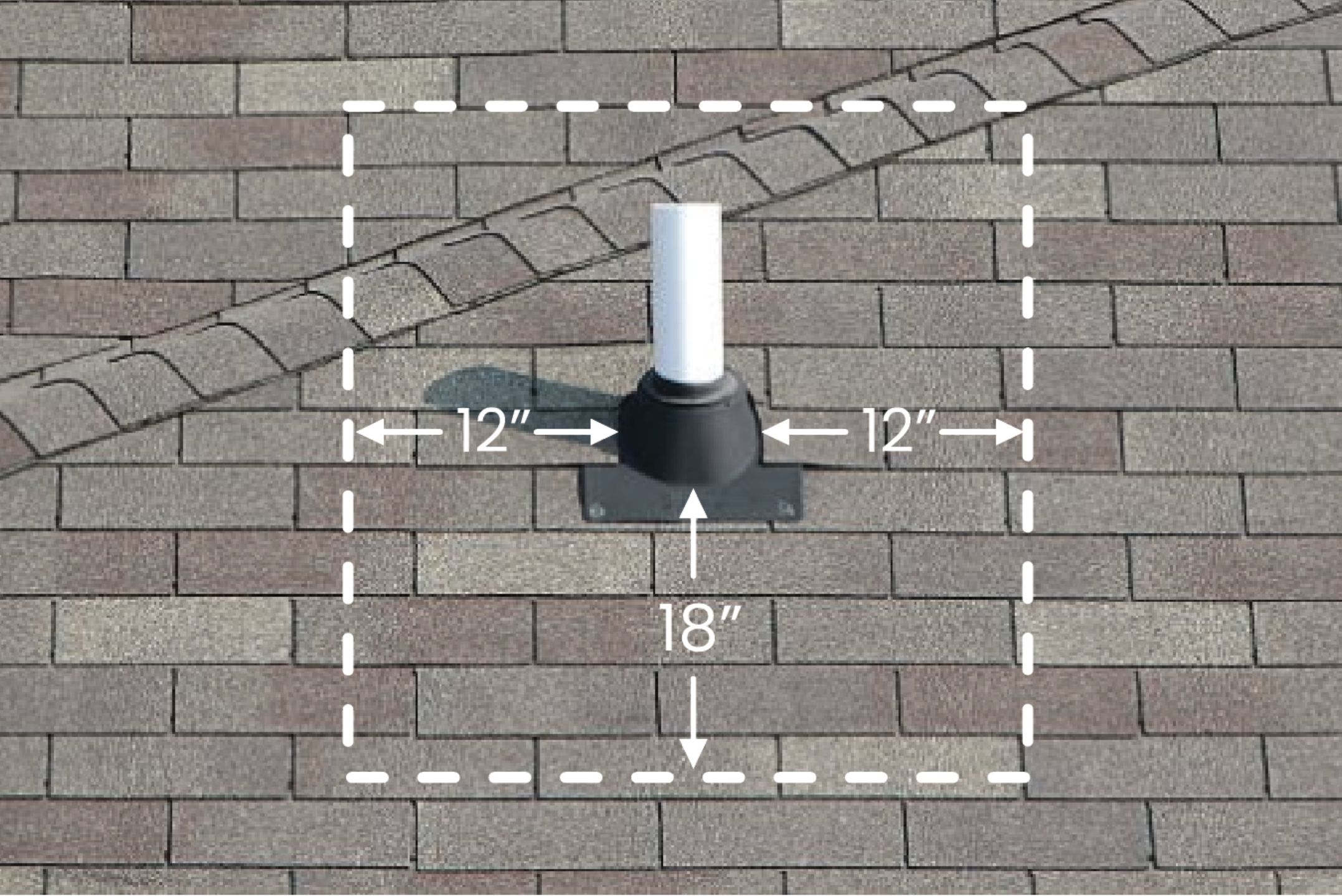

ÉVITER LES OBSTACLES SUR VOTRE TOIT : DÉGAGEMENT MINIMUM
