TYPES DE MONTAGE DE PUITS DE LUMIÈRE

Columbia fabrique et distribue une variété de puits de lumière offrant différents types de montage adaptés à chaque installation.
Curb mount skylight metal roof
Accueil / Pourquoi les puits de lumière? / Montage à cadre intégré ou montage sur cadre

COMPRENDRE LA DIFFÉRENCE ENTRE LE MONTAGE SUR CADRE ET LE CADRE INTÉGRÉ

Il existe deux méthodes courantes d’installation des puits de lumière. Le montage sur cadre est la méthode d’installation la plus répandue en Amérique du Nord en raison de sa flexibilité. Le cadre intégré représente une autre option haute performance, fréquemment privilégiée dans les nouvelles constructions.
  • Columbia fabrique des puits de lumière spécialement conçus pour l’installation en montage sur cadre et à solin intégré (un autre terme de l’industrie pour le cadre intégré) au Canada.
  • Afin de proposer une gamme plus étendue, Columbia distribue les puits de lumière européens haut de gamme de la marque FAKRO, ainsi que des fenêtres de toit et des puits de lumière pour toit plat. FAKRO fabrique des puits de lumière avec cadre intégré pour toit plat et en pente, ainsi qu’un modèle haut de gamme monté sur cadre.
PUITS DE LUMIÈRE MONTÉS
SUR CADRE
Montes Sur Cadre
Installé par-dessus une bordure construite sur le site.
Caractéristiques :
  1. Une bordure plus haute peut surélever le puits de lumière au-dessus de la neige et de l’accumulation de glace, prolongeant ainsi sa durée de vie.
  2. Offre une surface vitrée plus étendue, ce qui se traduit par une plus grande quantité de lumière naturelle pénétrant dans votre maison.
  3. La bordure est construite sur site et supporte le poids du puits de lumière. Il est plus facile d’adapter l’installation aux exigences spécifiques.
  4. Peut être employé en remplacement des puits de lumière endommagés sans nécessiter la reconstruction de la bordure, du solin, et du matériau de toiture environnant.
  5. Peut être utilisé pour les toits plats ou en pente.
  6. La bordure nécessite une intégration dans le système de toiture.
PUITS DE LUMIÈRE AVEC
CADRE INTÉGRÉ*

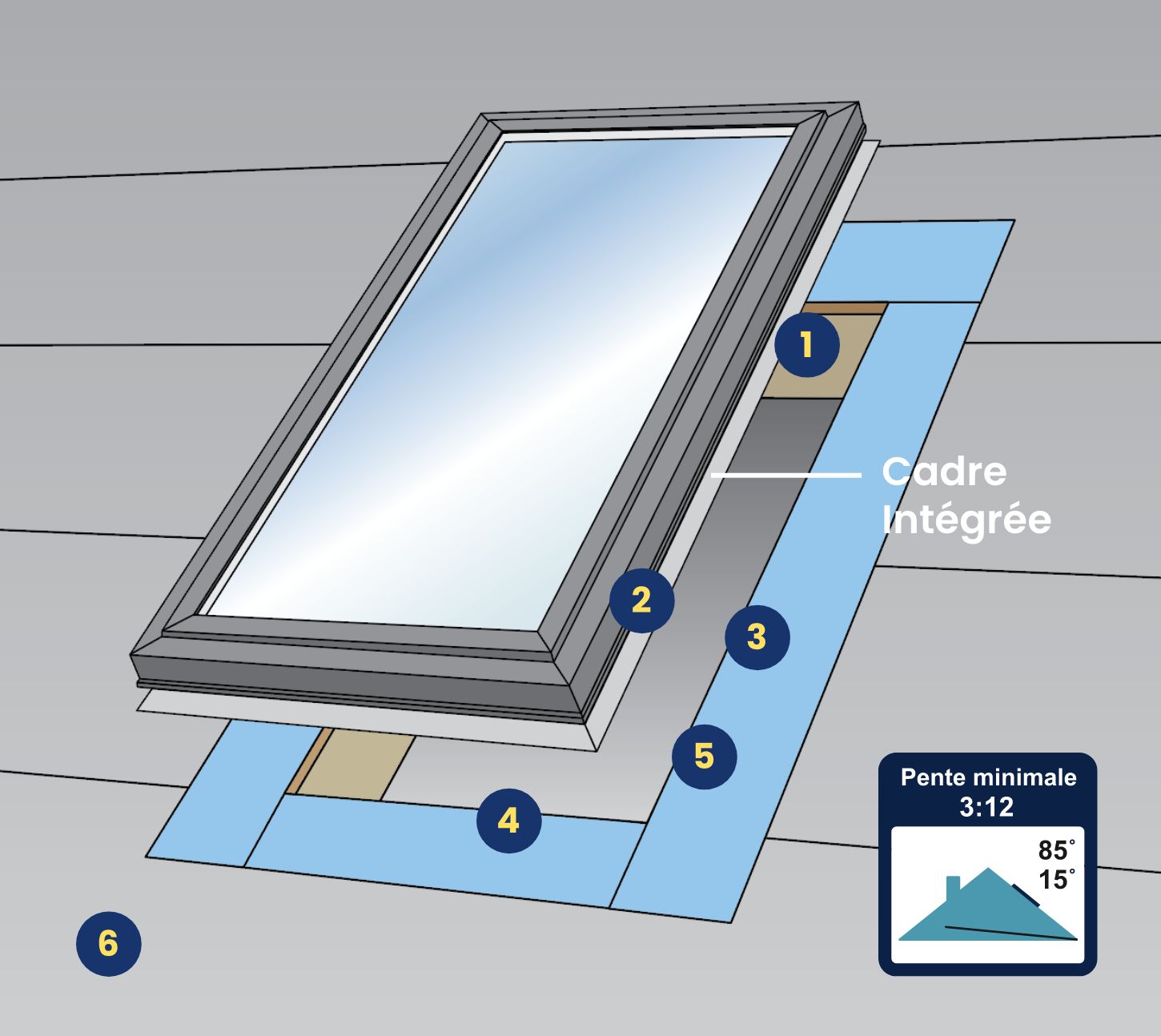

Avec Cadre Integre
Bordure intégrée fixée directement sur le revêtement de toiture.
Caractéristiques :
Caractéristiques :
  1. Profil plus discret – plus proche du toit.
  2. La bordure intégrée fait partie du puits de lumière.
  3. Installée au-dessus de la surface du toit.
  4. Des fixations fixent le puits de lumière au revêtement de toiture.
  5. Nécessite une intégration dans votre système de toiture.
  6. Idéal pour les nouvelles constructions ou un toit entièrement neuf.

Columbia And Fakro Logos



COLUMBIA ET FAKRO FABRIQUENT DES PUITS DE LUMIÈRE MONTÉS SUR CADRE ET DES PUITS DE LUMIÈRE AVEC CADRE INTÉGRÉ

Deux excellents systèmes – Choisissez en fonction des exigences de vos projets. Les deux ont des options pour les toits plats et en pente.

  • Le système monté sur cadre utilise une bordure construite sur le site, le plus souvent en bois. Il permet au puits de lumière d’être surélevé par rapport au modèle avec cadre intégré, renforçant ainsi sa résistance à l’accumulation de neige et de glace, courante dans les climats nordiques.
  • Les cadres peuvent être construits de différentes hauteurs en fonction des exigences d’installation, 4 po, 6 po, 8 po ou plus.
  • La méthode d’installation des puits de lumière montés sur cadre peut être utilisée sur des toits plats ou en pente. Convient aux applications résidentielles et commerciales.
  • Les puits de lumière en verre montés sur cadre installés sur un toit plat nécessitent une bordure inclinée construite sur le site.

PUITS DE LUMIÈRE RÉSIDENTIELS MONTÉS SUR CADRE POUR TOIT EN PENTE

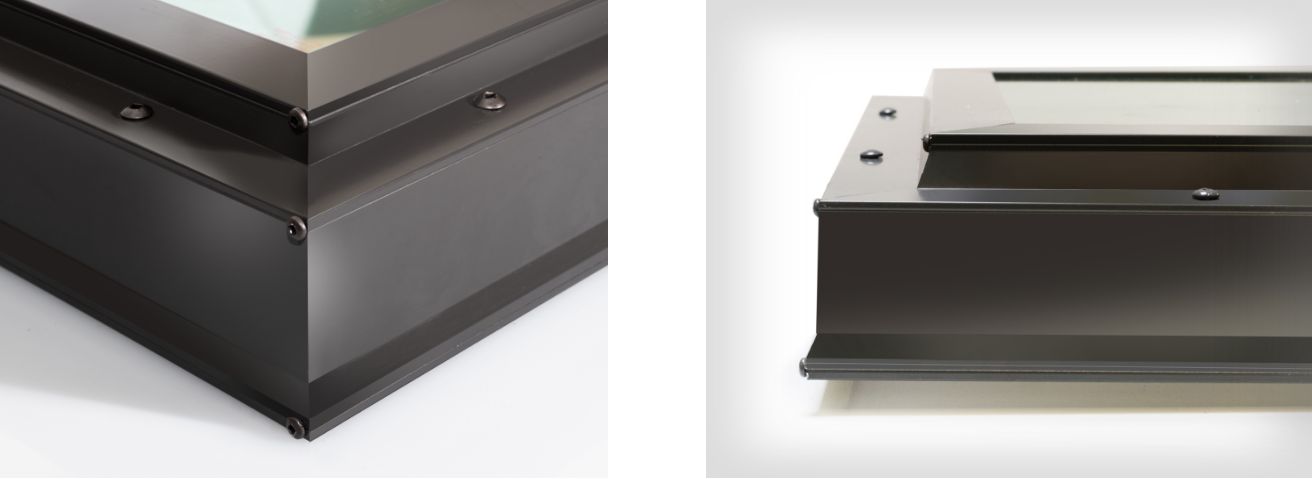

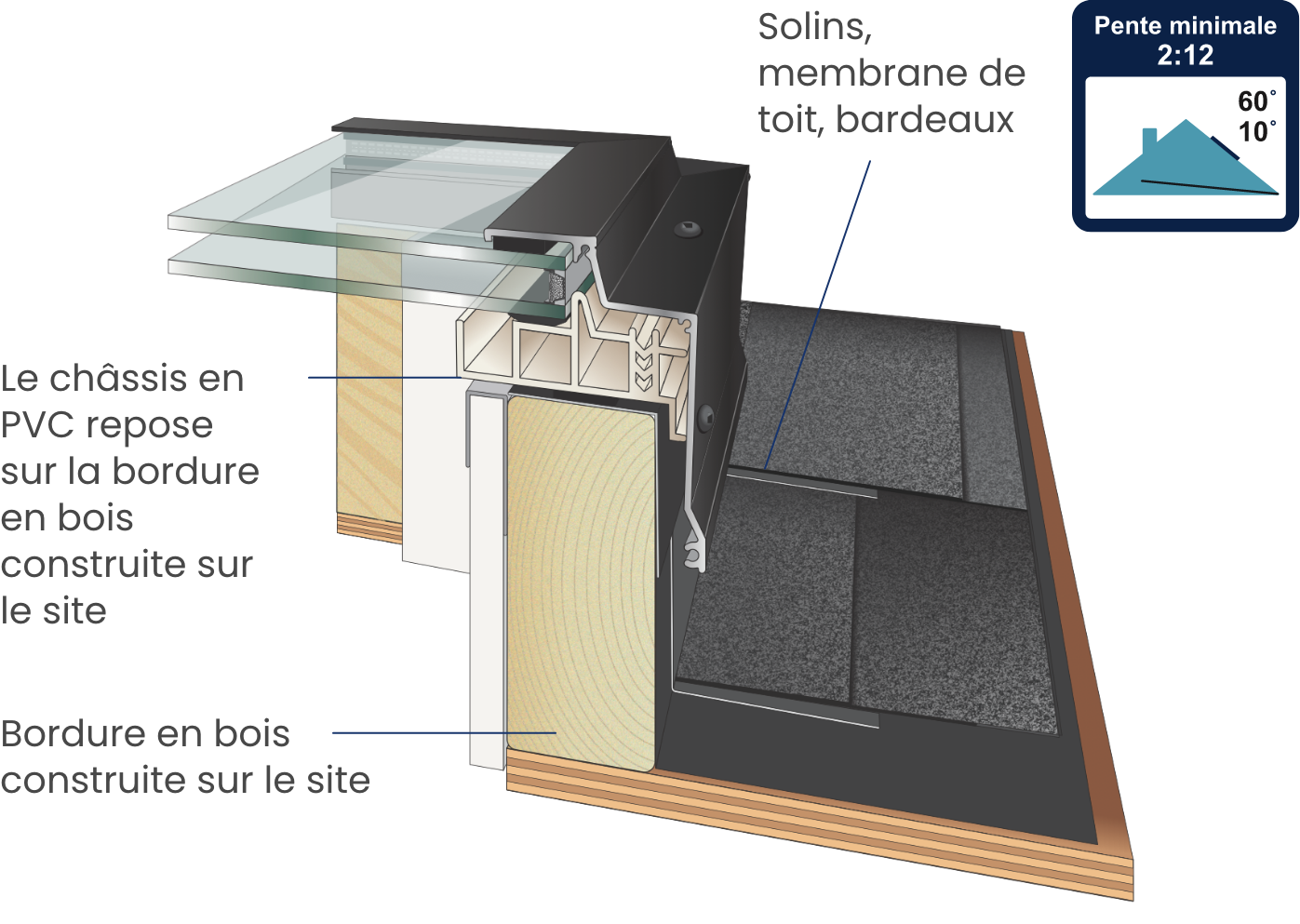

PUITS DE LUMIÈRE MONTÉ SUR CADRE,
FIXE (VCM) ET À OUVERTURE MANUELLE
OU ÉLECTRIQUE (OCM) DE COLUMBIA

Vcm Ocm

Disponible en verre, en acrylique ou en polycarbonate.

Vcm Fixed Ocm Curb Thumbnails

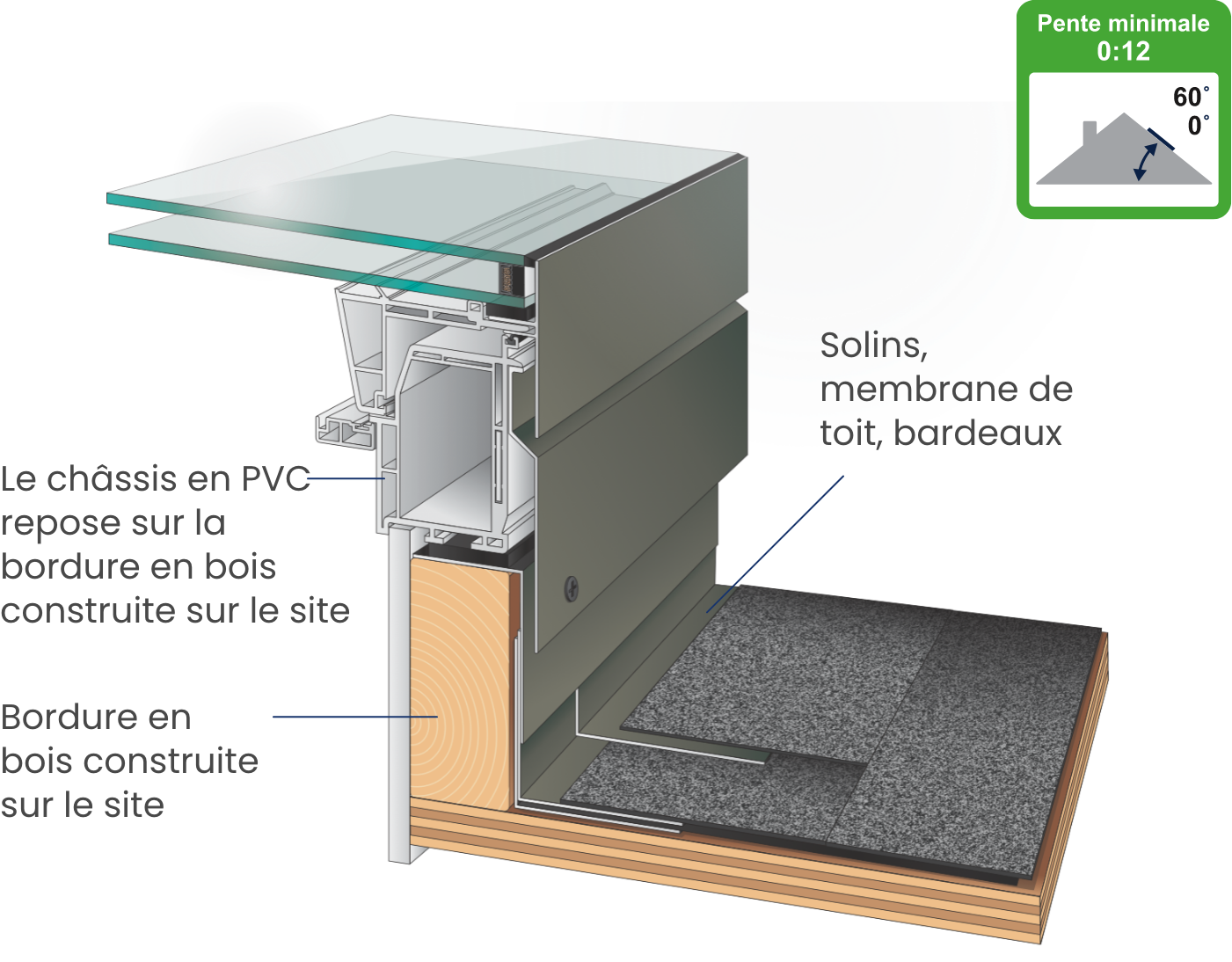

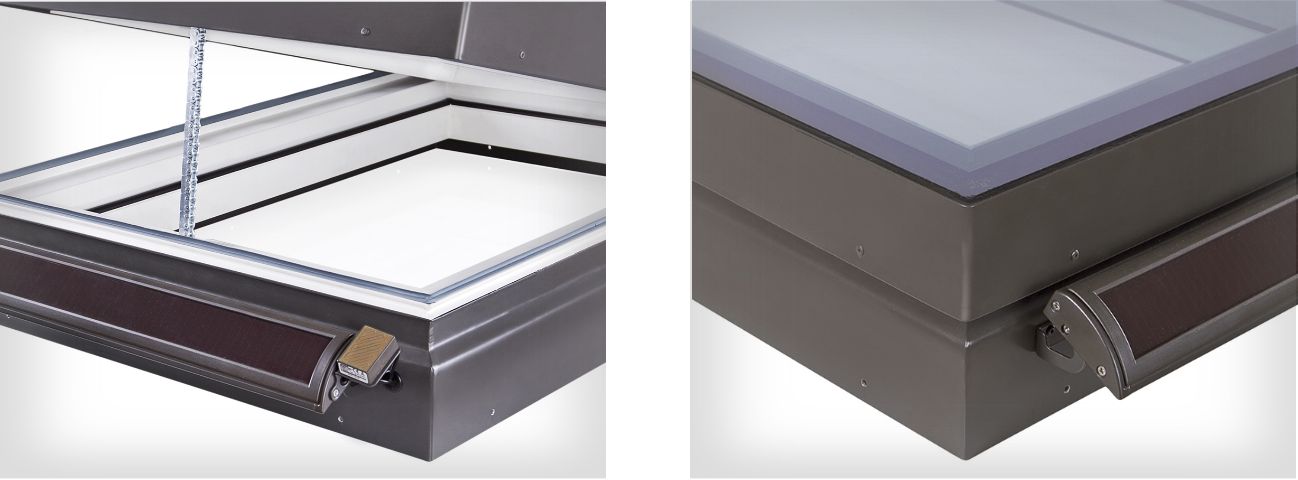

MONTAGE SUR CADRE À OUVERTURE
PAR ÉNERGIE SOLAIRE FVC-S DE FAKRO

Fvc S

Fvc S Thumbnails

PUITS DE LUMIÈRE COMMERCIAUX MONTÉS SUR CADRE POUR TOIT EN PENTE

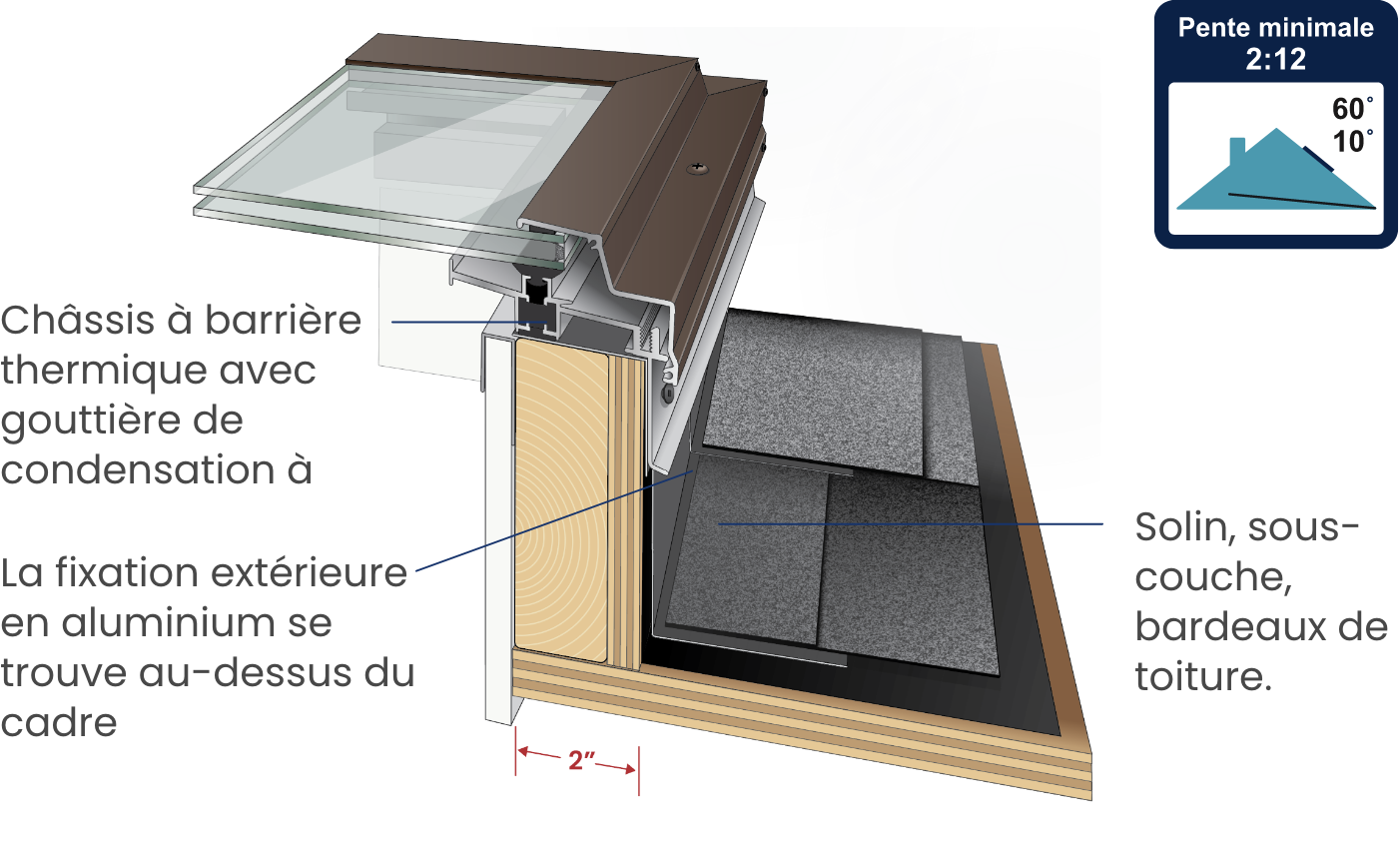

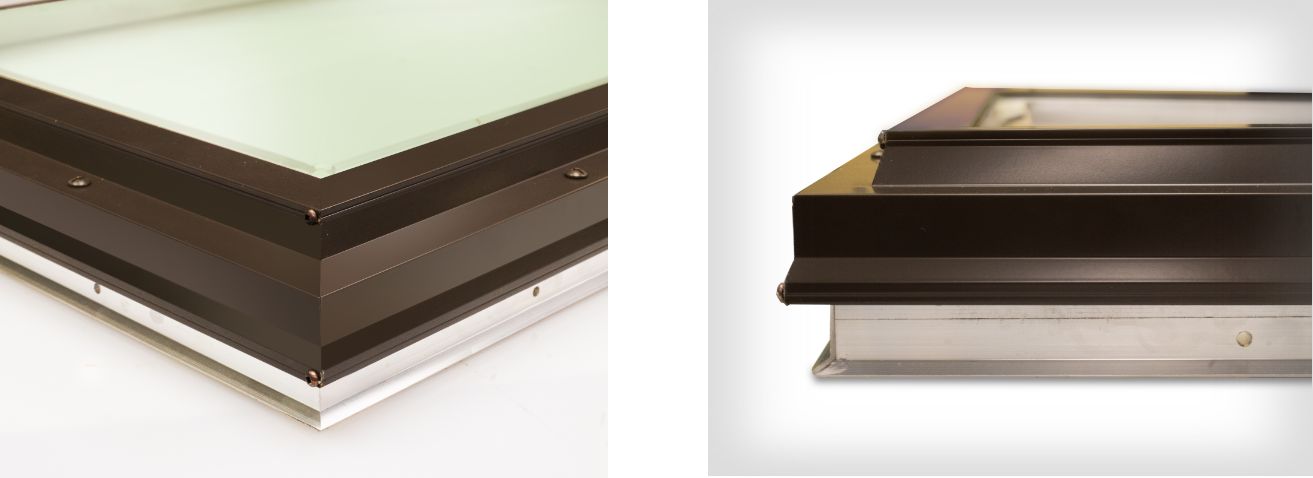

COLUMBIA – AOF, SOLIN EXTERNE EN ALUMINIUM POUR PUITS DE LUMIÈRE
MONTÉ SUR CADRE

Aof

Disponible en verre, en acrylique ou en polycarbonate.

Aof Thumbnails

PUITS DE LUMIÈRE RÉSIDENTIELS MONTÉS SUR CADRE POUR TOIT PLAT

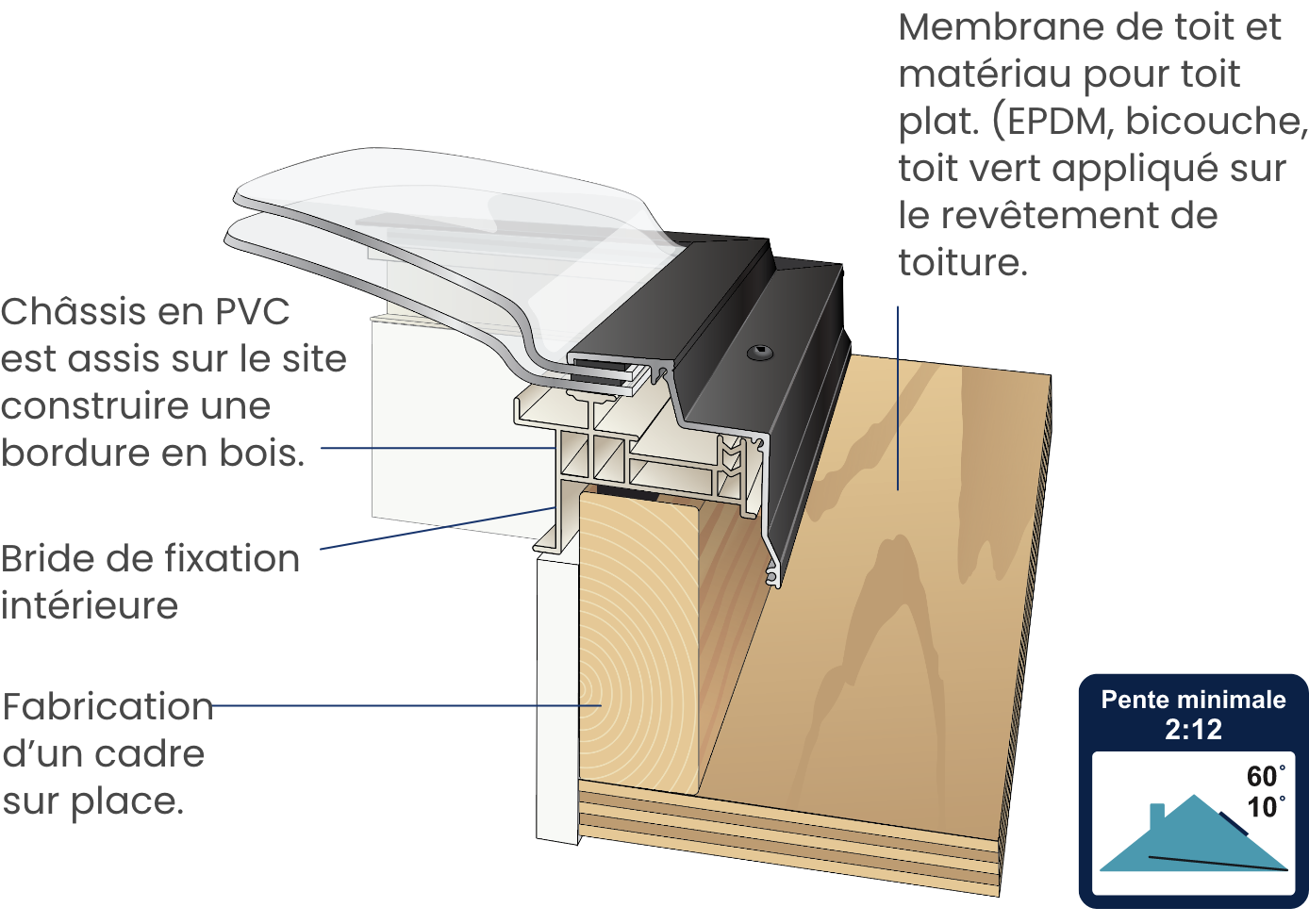

DÔME EN ACRYLIQUE MONTÉ SUR CADRE FIXE AC VCM DE COLUMBIA

Ac Vcm

Disponible en verre, en acrylique ou en polycarbonate.

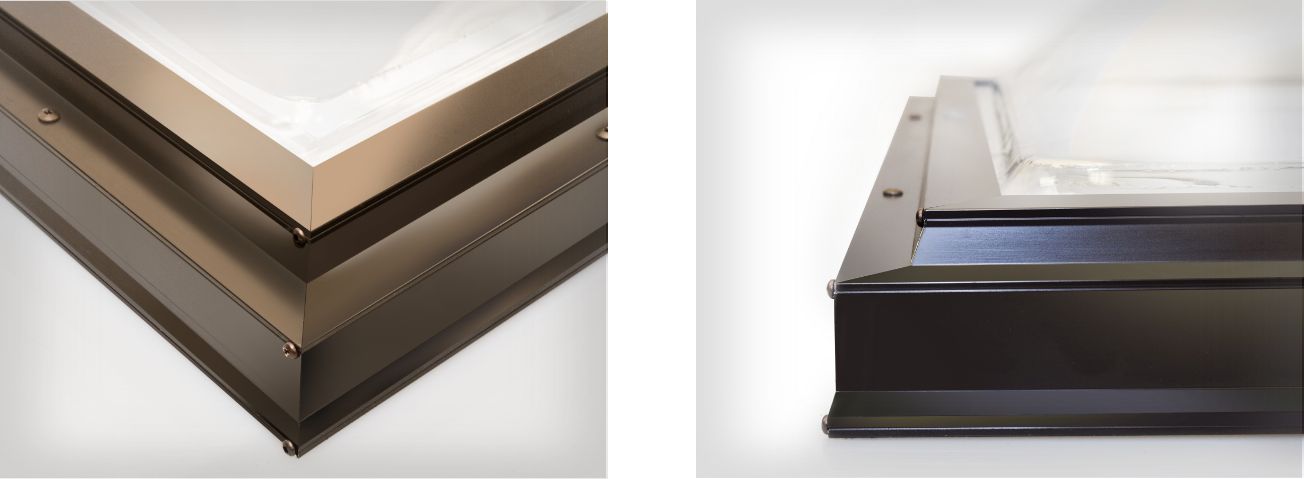

Ac Vcm Thumbnails

Remarque : Pour les applications résidentielles et commerciales, un puits de lumière en verre peut être installé sur un toit plat à l’aide d’un rebord incliné (pente minimale de 2:12).

  • Les puits de lumière montés sur cadre nécessitent des bordures construites sur le site, généralement en bois – Le cadre est placé directement sur le toit, et fixé sur le revêtement de toiture. Le cadre est enveloppé dans une membrane imperméable durable. Le cadre est ensuite protégé par un parement adapté aux besoins spécifiques du matériau de toiture – bardeaux, cèdre, tuiles à relief élevé ou à profil discret, ou métal. Pour les bardeaux, le cèdre et les tuiles, un solin à gradins en aluminium est employé pour assurer une étanchéité parfaite avec le toit. Il s’emboîte avec le matériau de toiture, facilitant le drainage de l’eau depuis le puits de lumière vers le toit. Le puits de lumière est fixé en haut de la bordure.
  • Les installateurs optent pour les puits de lumière montés sur cadre en raison de leur flexibilité sur le site, permettant à l’installateur de s’adapter à la configuration spécifique du site. C’est là toute la proposition de valeur : le choix privilégié des professionnels de l’industrie.
  • Selon IKO, un important fabricant nord-américain de matériaux de toiture, « les puits de lumière montés sur cadre sont un choix supérieur pour prévenir les fuites. Ils offrent davantage de flexibilité dans les dimensions et peuvent proposer une plus grande surface vitrée qu’un puits de lumière avec cadre intégré placé dans le même espace. »
  • Une installation sur cadre permet aux installateurs d’adapter le puits de lumière aux chutes de neige et à l’accumulation de glace en augmentant la hauteur du cadre. La National Roofing Contractors Association (association nationale d’entrepreneurs en toiture) recommande l’utilisation de cadres suffisamment élevés pour permettre la pose d’un solin de 4 pouces au moins de chaque côté. 6 po, 8 po sont typiques au Canada. Un cadre plus élevé peut être utilisé pour intégrer une isolation supplémentaire.

PUITS DE LUMIÈRE COMMERCIAUX MONTÉS SUR CADRE POUR TOIT PLAT

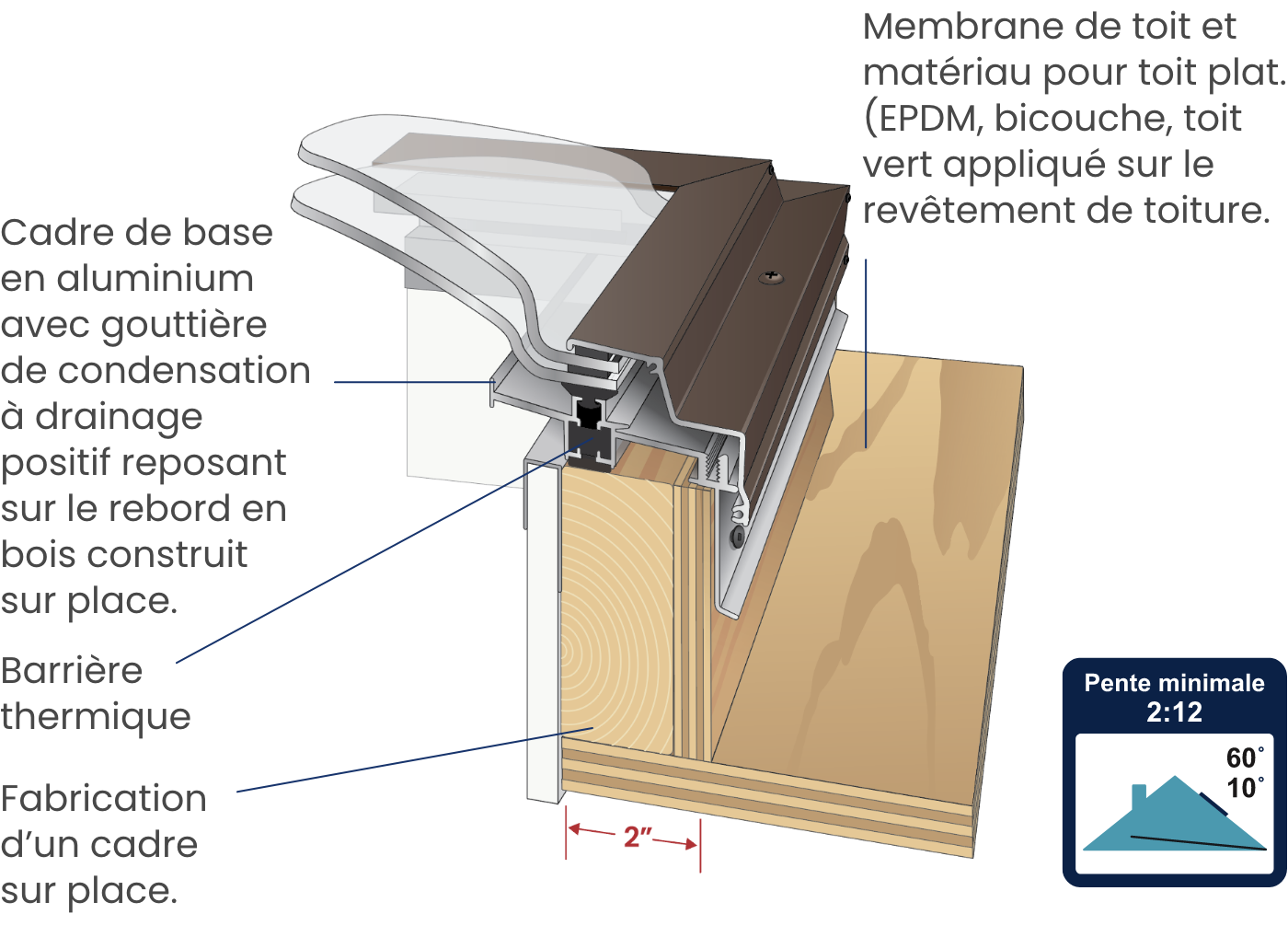

MONTAGE SUR CADRE FIXE EN ALUMINIUM AC AOF DE COLUMBIA

Ac Aof

Disponible en verre, en acrylique ou en polycarbonate.

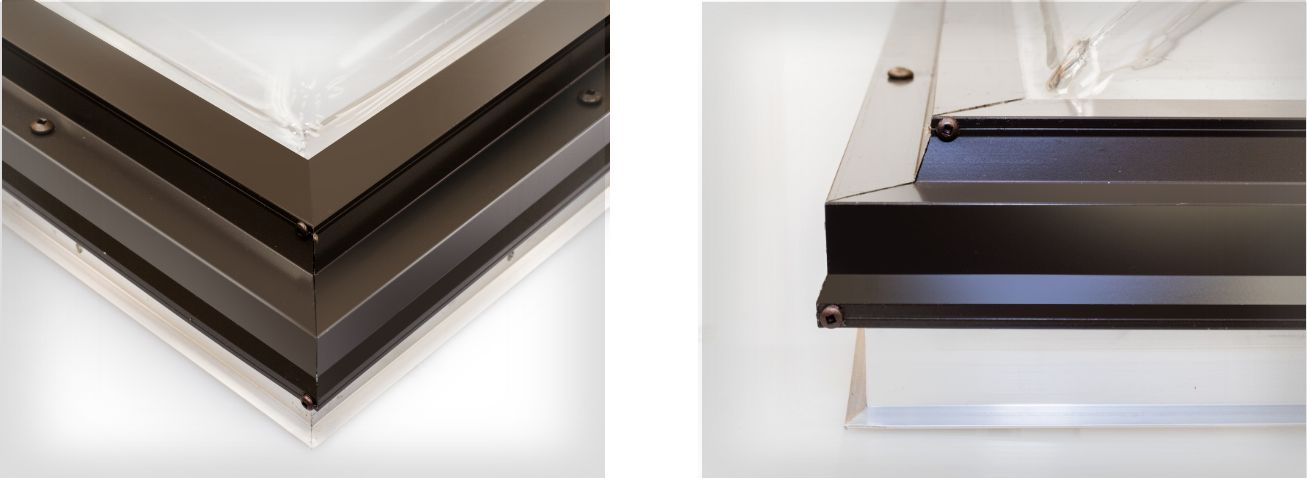

Ac Aof Thumbnails

Remarque : Pour les applications résidentielles et commerciales, un puits de lumière en verre peut être installé sur un toit plat à l’aide d’un rebord incliné (pente minimale de 2:12).

  • Les puits de lumière montés sur cadre offrent une surface vitrée plus étendue qu’un puits de lumière avec cadre intégré, fournissant ainsi plus de lumière naturelle.
  • Les côtés du cadre peuvent être isolés pour contribuer à la rétention de la chaleur dans la maison, améliorant ainsi l’efficacité énergétique et générant des économies de coûts.
  • Une installation montée sur cadre permet aux clients d’utiliser un puits de lumière en verre sur un toit plat (y compris le verre certifié ENERGY STAR®). Le cadre est construit avec une légère pente (pente minimale de 2:12), permettant à l’eau de s’écouler de la surface plane du verre. Un puits de lumière avec un dôme en acrylique n’a pas besoin d’un cadre incliné, car le dôme assure le drainage.
  • Les puits de lumière montés sur cadre sont le choix optimal lors de la spécification de dimensions personnalisées, car ils peuvent être fabriqués à des dimensions exactes. Columbia peut fabriquer un puits de lumière personnalisé en seulement 2 à 3 semaines.
  • Le cadre intérieur d’un puits de lumière monté sur cadre est en PVC ou en aluminium. Le PVC est un matériau durable et à longue durée de vie qui offre une bonne isolation thermique. L’aluminium est utilisé pour les dimensions plus importantes afin de garantir rigidité et résistance. Il est également doté d’une barrière thermique.
  • Tous les puits de lumière Columbia possèdent un châssis interne avec une gouttière intégrée de condensation sur les 4 côtés pour recueillir l’humidité causée par les conditions météorologiques extrêmes au Canada.
PUITS DE LUMIÈRE DE COLUMBIA
PUITS DE LUMIÈRE DE FAKRO
  • Dans les puits de lumière avec cadre intégré, le cadre est conçu et fabriqué comme un composant intégré du puits de lumière. La bordure intégrée repose directement sur le revêtement de toiture.
  • Les puits de lumière avec cadre intégré de Columbia et FAKRO peuvent être classés en différents types.
Types
  1. Puits de lumière à solin intégré de Columbia – comprend une bordure intégrée et un solin (VSF, OVSF et ASF pour les toits en pente)
  2. Puits de lumière FAKRO avec cadre intégré en bois pour les toits en pente – comprend un cadre intégré en bois.
  3. Puits de lumière FAKRO avec cadre intégré pour toit plat – comprend un cadre intégré en PVC.

PUITS DE LUMIÈRE À SOLIN INTÉGRÉ COMMERCIAL ET RÉSIDENTIEL
(AVEC CADRE INTÉGRÉ) DE COLUMBIA

Les puits de lumière avec cadre intégré de Columbia sont communément appelés « à solin intégré » dans l’industrie.

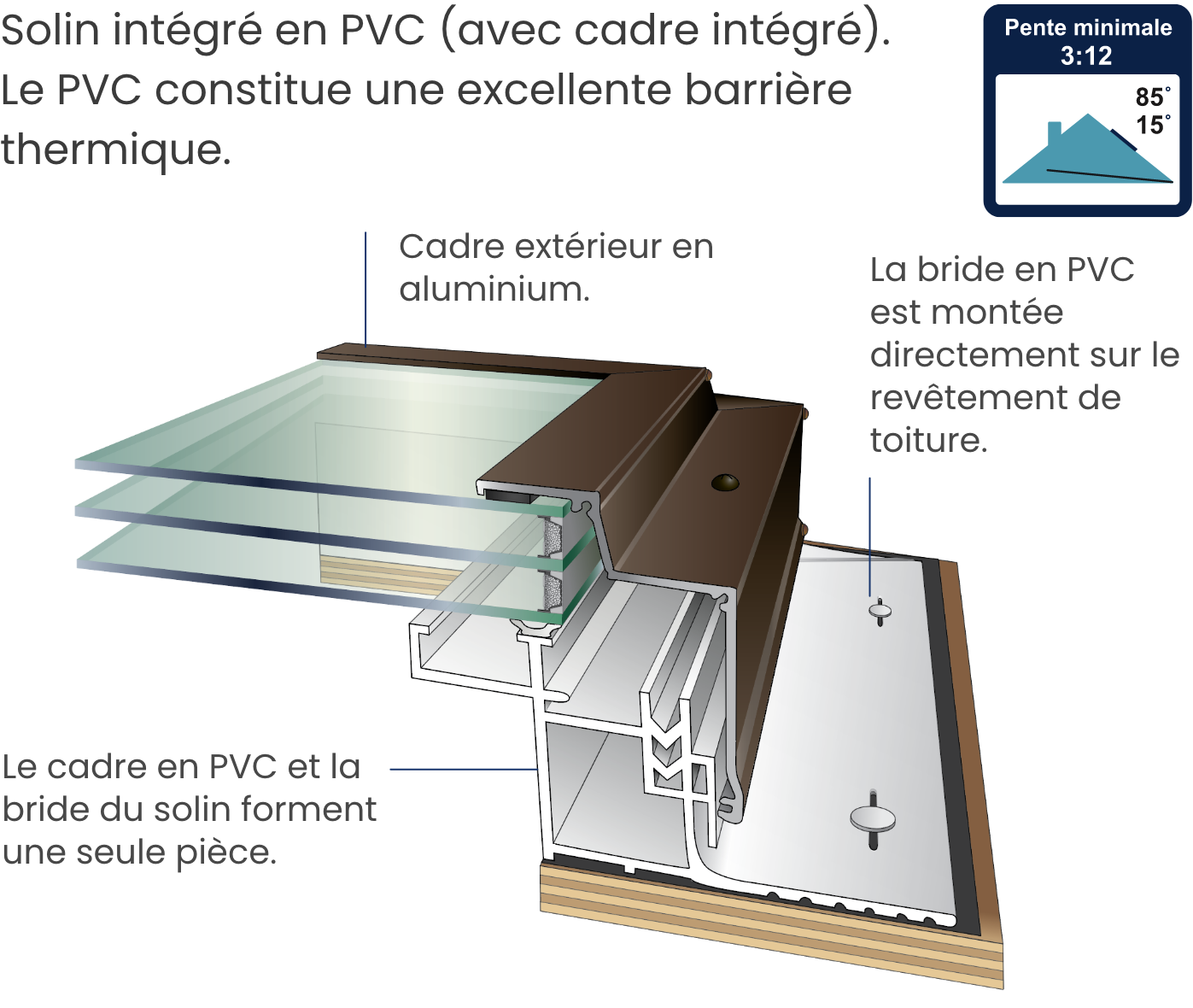

PUITS DE LUMIÈRE À SOLIN INTÉGRÉ FIXE (VSF) ET À OUVERTURE MANUELLE OU ÉLECTRIQUE (OSF) DE COLUMBIA

Vsf Osf

Disponible en verre, en acrylique ou en polycarbonate.

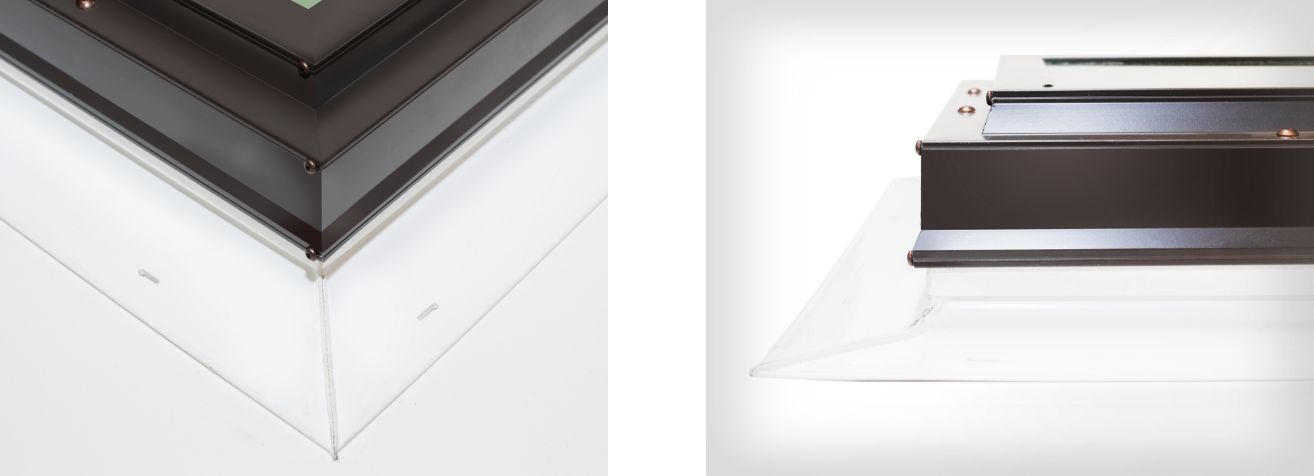

Vsf Osf Thumbnails

  • Un puits de lumière avec cadre intégré (solin intégré) est positionné plus bas sur le toit, créant ainsi un style plus élégant, puisque le cadre est intégré au puits de lumière, formant ainsi une seule unité.
  • Le cadre inférieur du puits de lumière avec cadre intégré (solin intégré) est plus écoénergétique, car le puits de lumière s’ajuste au toit, réduisant ainsi la surface du cadre par laquelle l’énergie pourrait s’échapper. L’installation montée sur cadre peut être revêtue d’une isolation en mousse à haute densité pour renforcer l’efficacité énergétique.

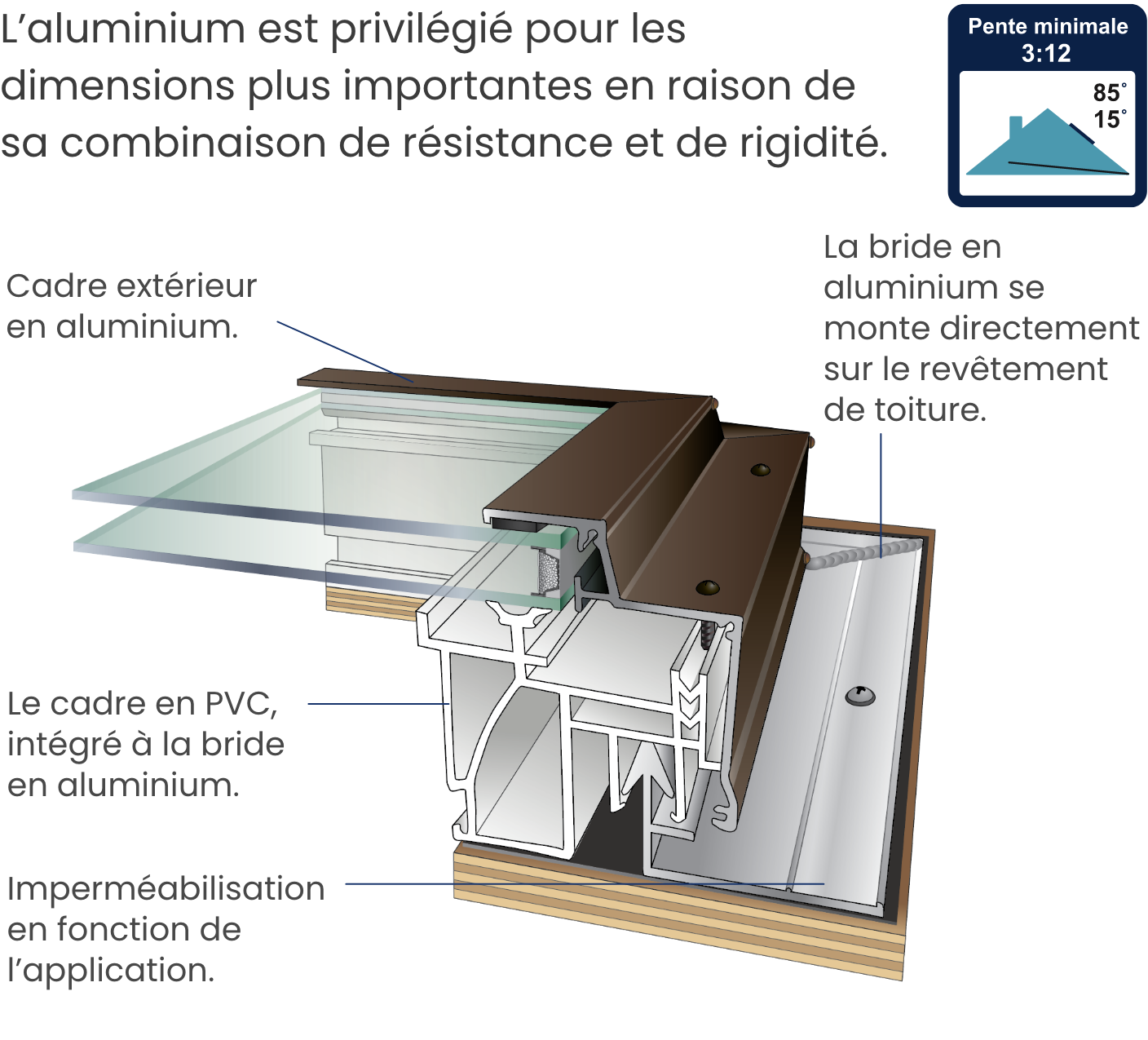

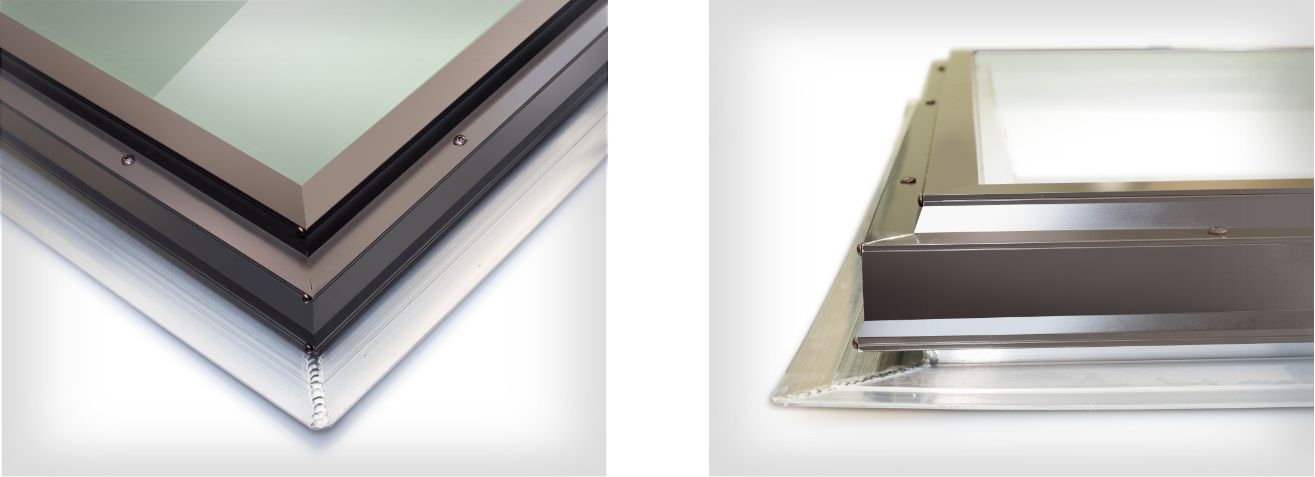

ALUMINIUM AVEC SOLIN INTÉGRÉ ASF DE COLUMBIA

Asf

Disponible en verre, en acrylique ou en polycarbonate.

Asf Thumbnails

  • Les puits de lumière à solin intégré de Columbia peuvent être installés par un « bricoleur », car la grande bride est plus facile à fixer sur le toit et à intégrer dans vos bardeaux d’asphalte.
  • La bride extérieure est en aluminium peint extrudé et la bordure intégrée est en PVC ou en aluminium. La bride repose sur la surface (le revêtement) du toit et est fixée par des attaches. Il est nécessaire d’appliquer un matériau de toiture pour sceller le puits de lumière au revêtement de toiture.
  • Les puits de lumière à solin intégré sont idéaux pour les nouvelles constructions, car la préparation est plus facile et plus rapide.
  • Les puits de lumière à solin intégré ne conviennent que pour un toit de bardeaux avec une pente minimale de 3:12.

PUITS DE LUMIÈRE AVEC CADRE INTÉGRÉ DE FAKRO

FAKRO fabrique des puits de lumière résidentiels conçus pour les toits en pente, ainsi que des puits de lumière pour toits plats adaptés aux applications résidentielles et commerciales.

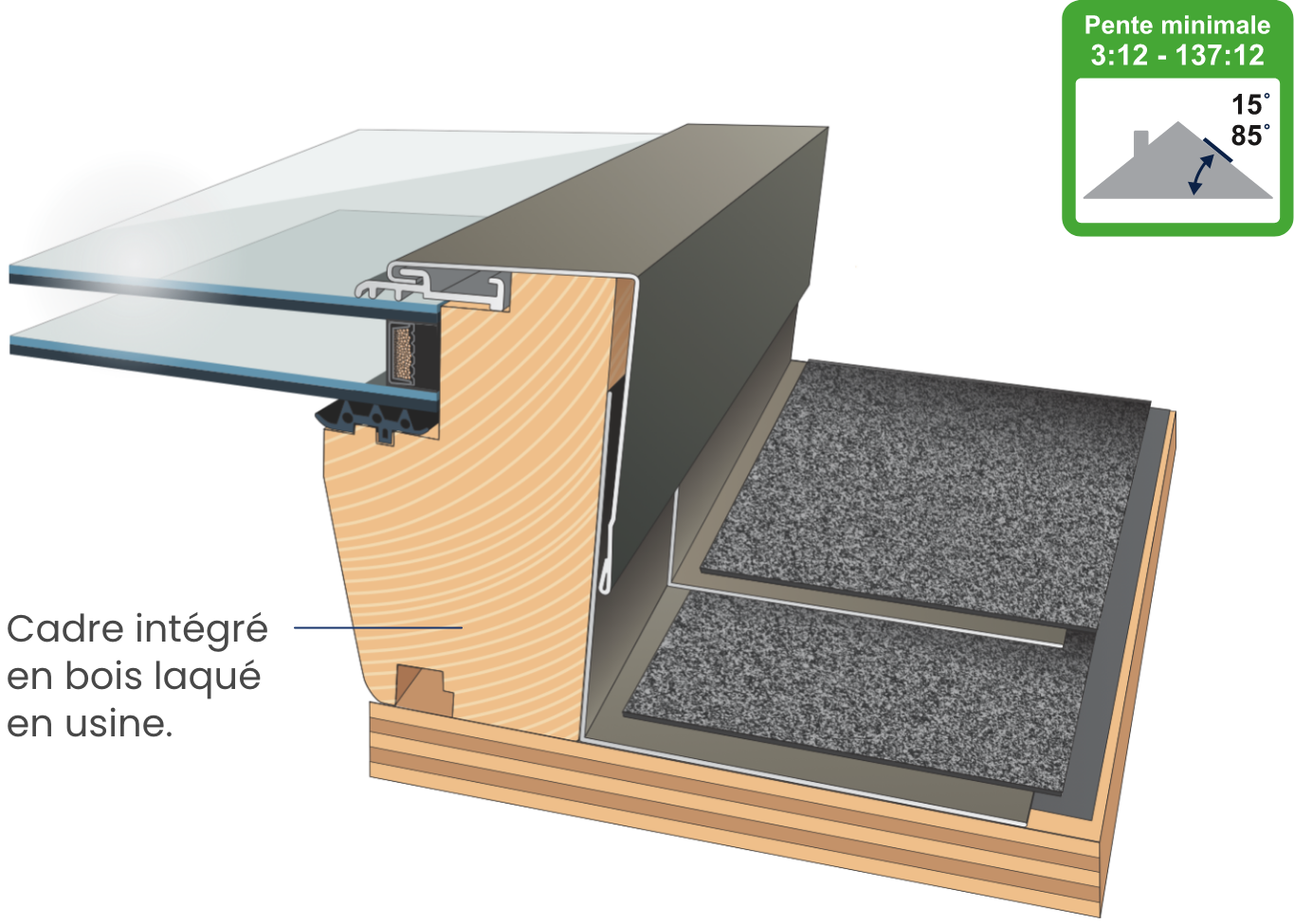

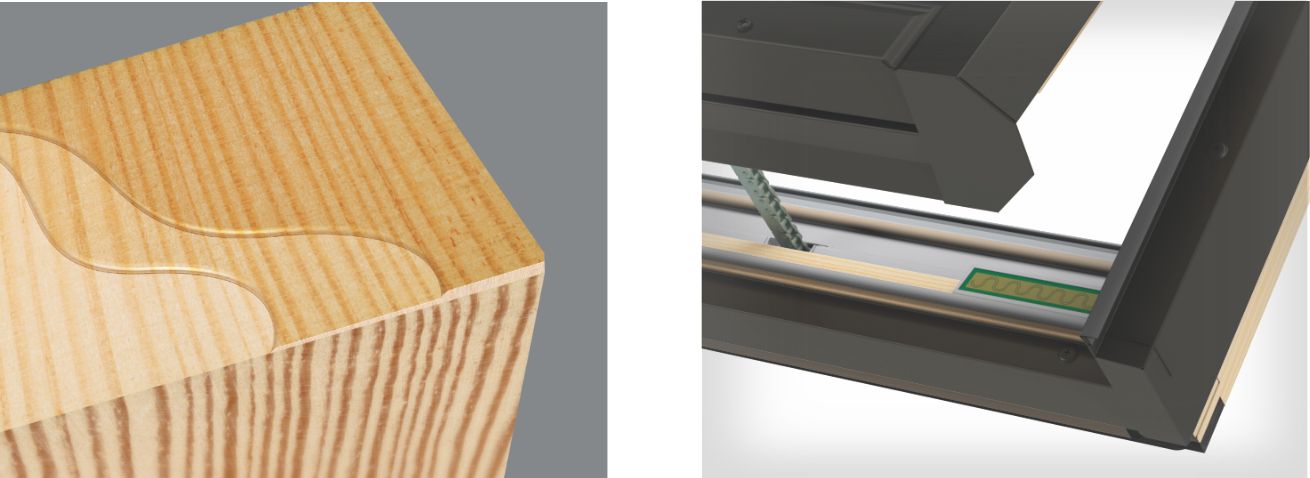

PUITS DE LUMIÈRE AVEC CADRE INTÉGRÉ EN BOIS POUR TOIT EN PENTE DE FAKRO

Bois Pour Toit

Fakro Sloped Roof Thumbnails

Disponible sur les puits de lumière à ouverture solaire FVS, à ouverture électrique FVE, à ouverture manuelle FV, fixes FX, pivotants à ouverture centrale FTP-V, pivotants à ouverture supérieure FPP-V, pivotants à ouverture centrale thermique FTT, les fenêtres d’accès au toit FWU et les fenêtres-balcons FGH-V.

  • Un puits de lumière avec cadre intégré de FAKRO doit être installé par un couvreur professionnel expérimenté. Le puits de lumière doit être ajusté de manière précise à l’ouverture du toit, puis correctement fixé et protégé par un solin.
  • Les puits de lumière avec cadre intégré en pente de FAKRO nécessitent l’utilisation des systèmes de solin exclusifs de FAKRO, comprenant des options pour les matériaux de toiture à profil discret et à relief élevé, y compris une option d’isolation thermique.

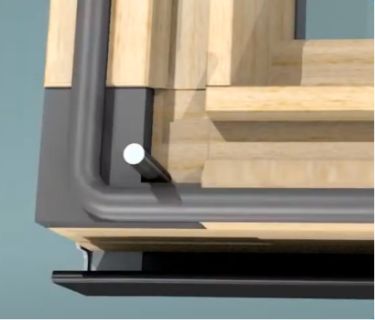

  • Fakro Wood Frame Corner ThumbLes puits de lumière à ossature en bois avec cadre intégré en pente de FAKRO peuvent être installés par un seul professionnel expérimenté grâce aux broches d’alignement exclusives de FAKRO qui maintiennent le puits de lumière parfaitement en place pendant l’installation.
  • Le solin de FAKRO destiné aux installations sur toits en pente est fabriqué à partir de sections en aluminium peint, qui se chevauchent et s’emboîtent avec les bardeaux de toiture de manière similaire au solin du puits de lumière monté sur cadre.
  • Les puits de lumière avec cadre intégré de FAKRO nécessitent que la surface du toit et la bordure intégrée soient recouvertes d’une membrane imperméable.

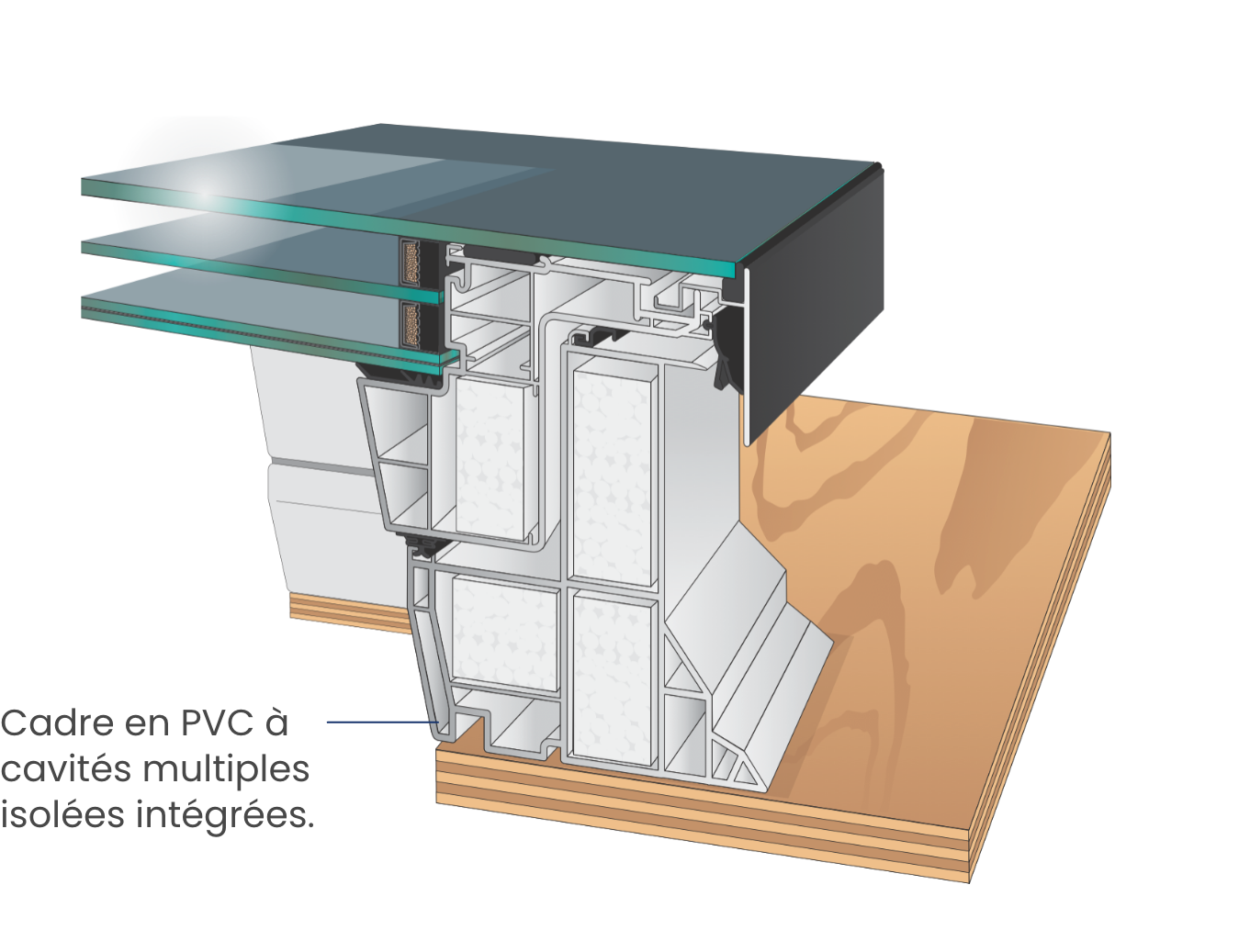

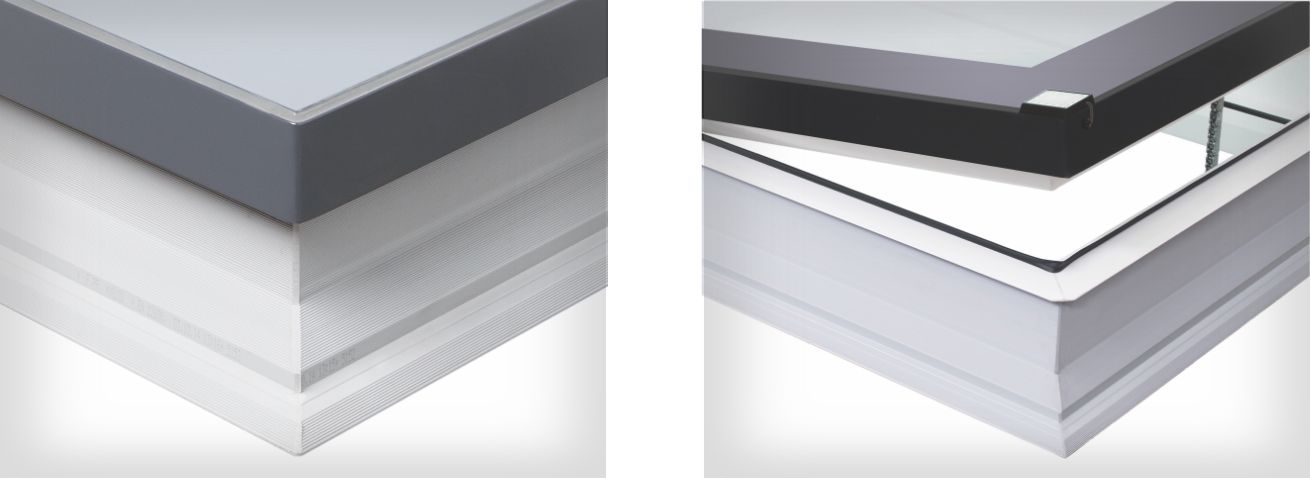

PUITS DE LUMIÈRE AVEC CADRE INTÉGRÉ POUR TOIT PLAT DE FAKRO

Integre Pour Toit

Flat Roof Deck Mount Thumbnails

Disponible sur les puits de lumière à ouverture solaire DEF, à ouverture électrique DEF, à ouverture manuelle DMF et fixes DXF.

  • Les puits de lumière avec cadre intégré sont parfaits pour les nouvelles constructions, car leur installation est plus facile et plus rapide.
  • Les puits de lumière avec cadre intégré pour toit plat de FAKRO ont une bordure intégrée en PVC.
  • Les puits de lumière avec cadre intégré pour toit plat de FAKRO doivent être enveloppés d’une membrane imperméable et intégrés de manière appropriée dans le matériau de toiture (EPDM, bicouche, SBS, monocouche, goudron et gravier, et toit vert).
  • Un puits de lumière avec cadre intégré de FAKRO doit être installé par un couvreur professionnel expérimenté. Le puits de lumière doit être ajusté de manière précise à l’ouverture du toit, puis correctement fixé et protégé par un solin.
  • Les puits de lumière avec cadre intégré sont parfaits pour les nouvelles constructions, car leur installation est plus facile et plus rapide.

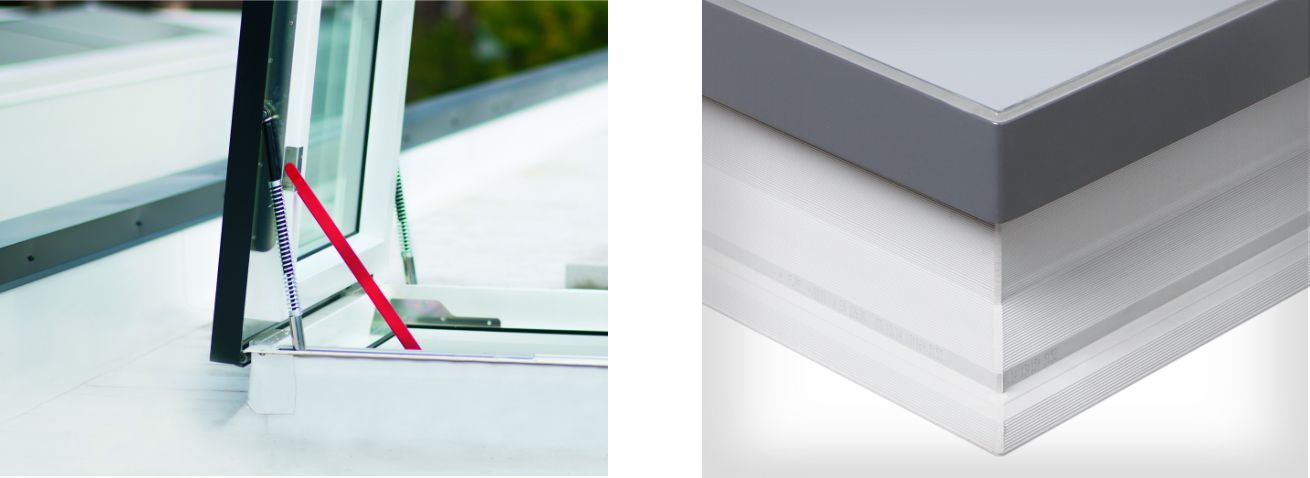

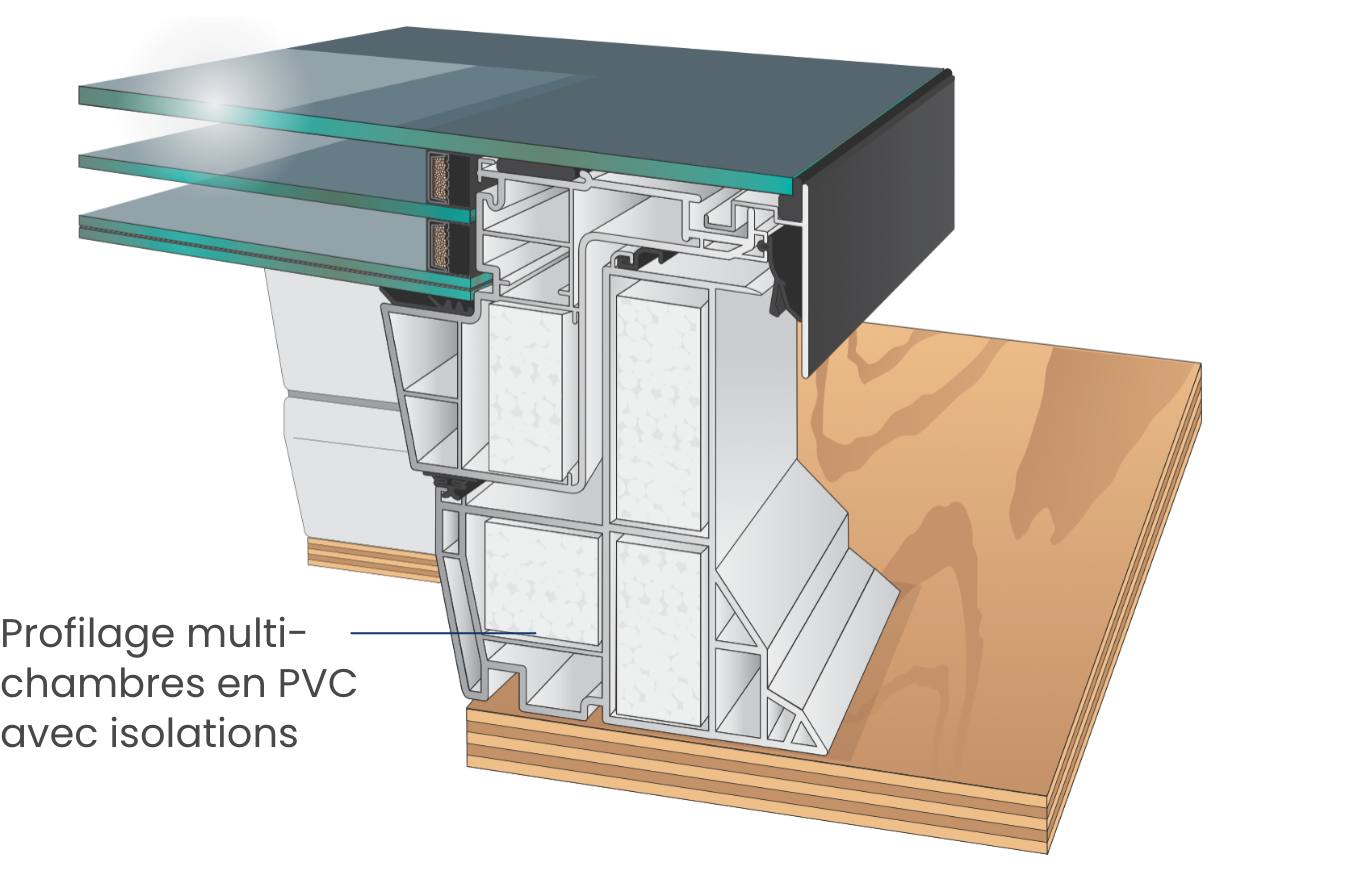

DRF DE FAKRO – PUITS DE LUMIÈRE D’ACCÈS AU TOIT PLAT

Drf

Drf Thumbnails

  • Les puits de lumière avec cadre intégré pour toit plat de FAKRO ont une bordure intégrée en PVC.
  • Les puits de lumière avec cadre intégré pour toit plat de FAKRO doivent être enveloppés d’une membrane imperméable et intégrés de manière appropriée dans le matériau de toiture (EPDM, bicouche, SBS, monocouche, goudron et gravier, et toit vert).
  • Un puits de lumière avec cadre intégré de FAKRO doit être installé par un couvreur professionnel expérimenté. Le puits de lumière doit être ajusté de manière précise à l’ouverture du toit, puis correctement fixé et protégé par un solin.
  • Les puits de lumière avec cadre intégré sont parfaits pour les nouvelles constructions, car leur installation est plus facile et plus rapide.

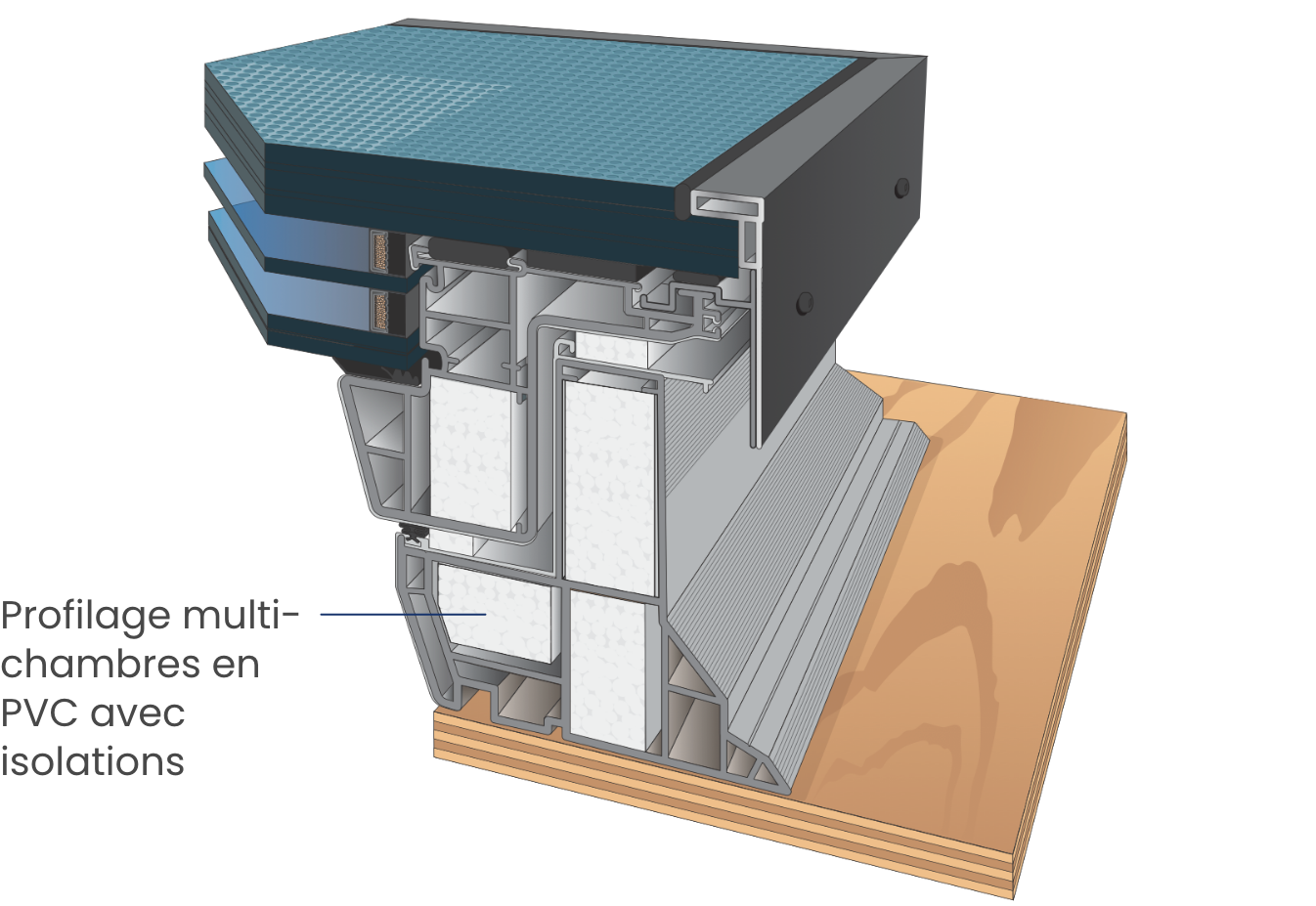

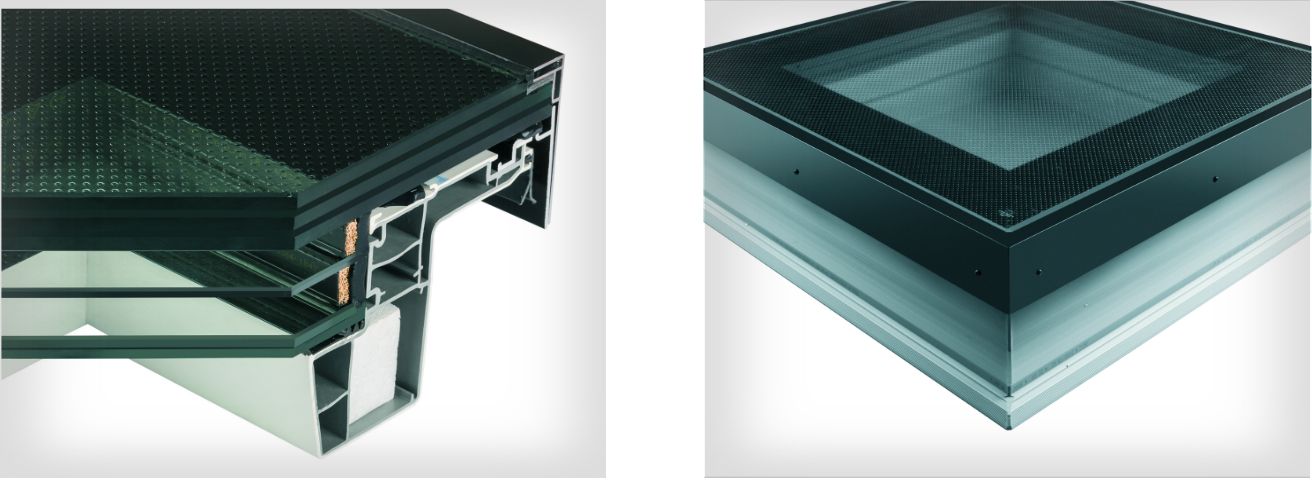

DXW DE FAKRO – PUITS DE LUMIÈRE PRATICABLES POUR TOIT

Dxw

Dxw Thumbnails

  • Les puits de lumière avec cadre intégré pour toit plat de FAKRO ont une bordure intégrée en PVC.
  • Les puits de lumière avec cadre intégré pour toit plat de FAKRO doivent être enveloppés d’une membrane imperméable et intégrés de manière appropriée dans le matériau de toiture (EPDM, bicouche, SBS, monocouche, goudron et gravier, et toit vert).
  • Un puits de lumière avec cadre intégré de FAKRO doit être installé par un couvreur professionnel expérimenté. Le puits de lumière doit être ajusté de manière précise à l’ouverture du toit, puis correctement fixé et protégé par un solin.
  • Les puits de lumière avec cadre intégré sont parfaits pour les nouvelles constructions, car leur installation est plus facile et plus rapide. Ils sont également intégrés dans des projets.
