QUEL TYPE D’ENCADREMENT INTÉRIEUR EST LE PLUS ADAPTÉ À VOTRE MAISON ET À VOTRE PUITS DE LUMIÈRE?
- L’encadrement intérieur peut être construit dans un certain nombre de configurations, en fonction du type de conception de toit interne. Il est doublé de cloisons sèches ou de bois à rainure et languette.
- En explorant les options de conception et en sélectionnant l’encadrement intérieur adapté, vous pouvez garantir une diffusion optimale de la lumière et un flux d’air optimal, notamment si vous installez un puits de lumière ouvrant.
L’ENCADREMENT INTÉRIEUR SPÉCIFIQUE EST CONÇU EN FONCTION DU TYPE DE PUITS DE LUMIÈRE, DE SON EMPLACEMENT ET DES EXIGENCES ARCHITECTURALES

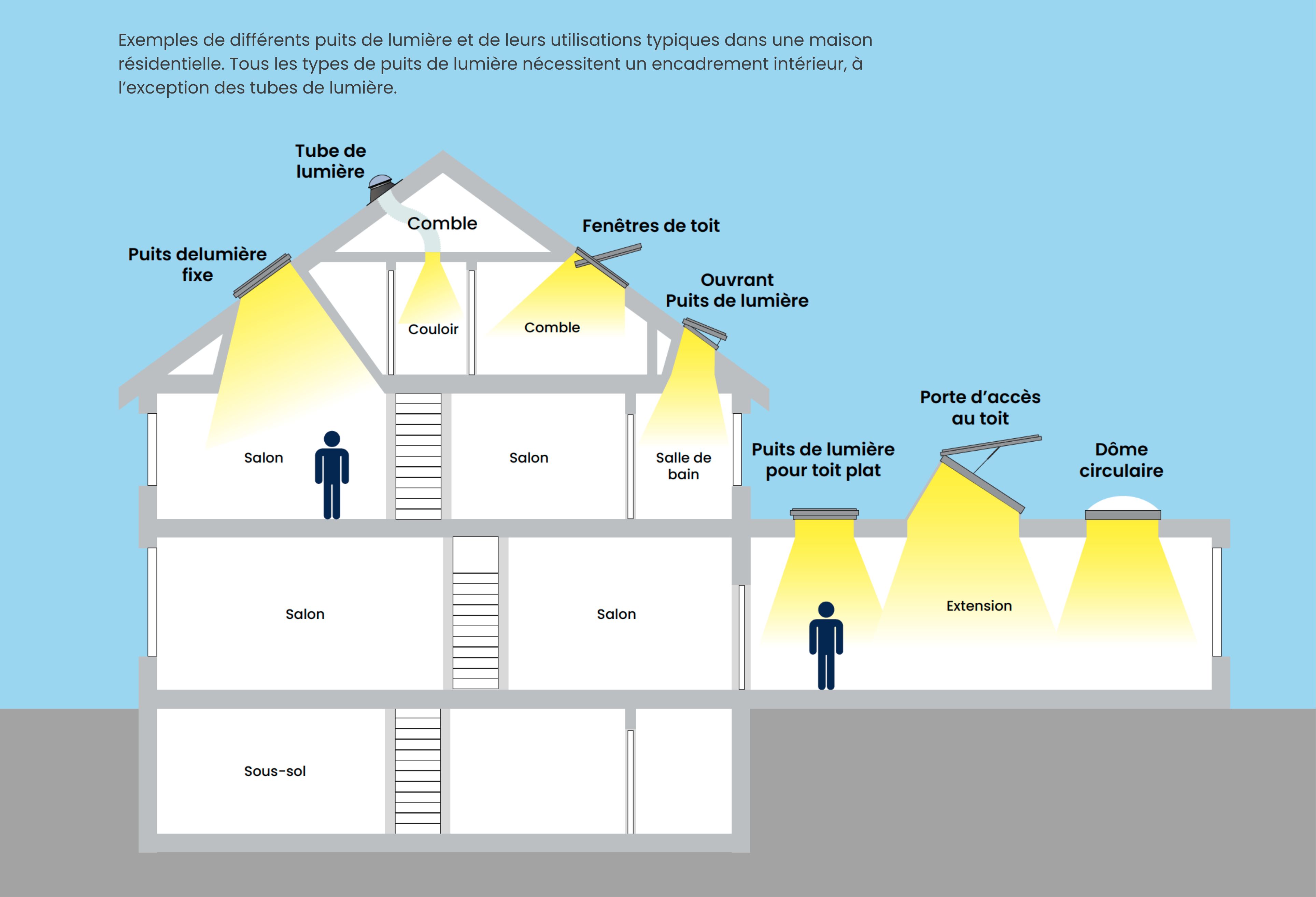

DIFFÉRENTES CONFIGURATIONS DE PUITS DE LUMIÈRE, DE TOIT ET DE PLAFOND

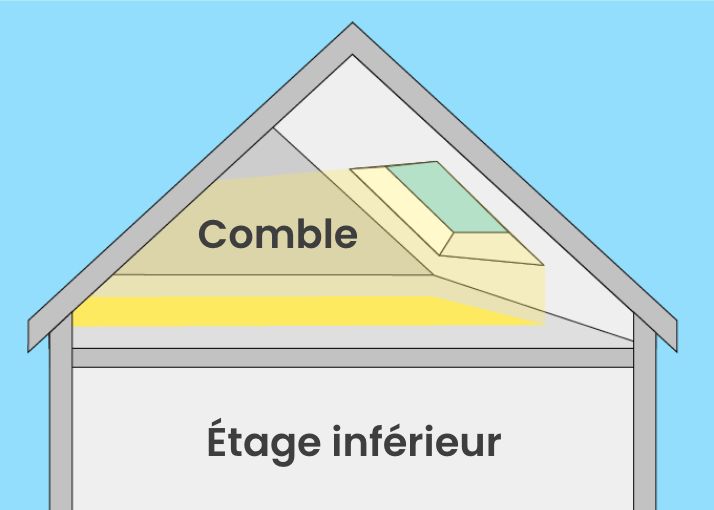

Toit en pente, grenier et plafond intérieur plat
- Plafond plat avec l’encadrement intérieur construit à travers les combles au-dessus. L’encadrement intérieur relie le puits de lumière sur le toit au plafond des pièces sous les combles.
- L’ouverture lumineuse se trouve dans le plafond du dernier étage du salon.
- La lumière est dirigée à travers les combles à l’aide d’un encadrement intérieur. Représenté par la ligne rouge.
Toit en pente avec plafond cathédrale
- L’installation d’un puits de lumière pour plafond cathédrale est réalisée lorsque la pente du toit est visible depuis le rez-de-chaussée.
- La pente du toit est revêtue de cloisons sèches, de bois à rainure et languette ou de chevrons apparents.
- L’encadrement intérieur est aussi profond que les chevrons. En règle générale, les côtés sont perpendiculaires et le haut et le bas sont évasés, doublés de cloison sèche ou de revêtement en bois.
Toit en pente avec un plafond en pente fini à l’intérieur
- Installation d’un puits de lumière et d’un encadrement intérieur sur un mur incliné. Ce type d’encadrement est utilisé lorsqu’un comble a été converti en espace de vie. Si la maison est une construction neuve, l’espace sous les combles est souvent surélevé à l’aide de murs de refend pour obtenir une hauteur supplémentaire.
- L’installation de l’encadrement intérieur du puits de lumière est identique au cas du plafond cathédrale. Sauf que l’espace n’est pas ouvert sur le rez-de-chaussée, il a un étage créant une pièce au dernier étage.

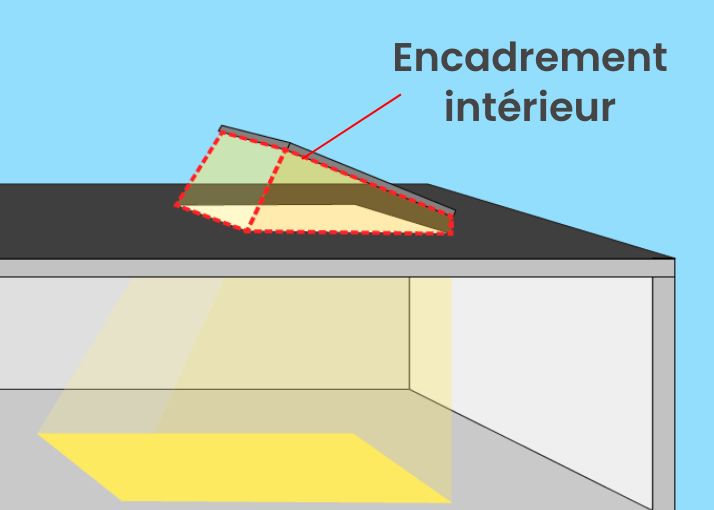

Les toits plats nécessitent un encadrement intérieur peu profond
- Lorsqu’ils sont installés sur un toit plat, les puits de lumière (en verre ou en acrylique), une porte d’accès au toit ou un dôme de toit circulaire requièrent un encadrement intérieur minimal, déterminé par l’épaisseur de la solive de toit et du cadre.
- Un puits de lumière en verre nécessite un cadre incliné, modifiant légèrement la forme de l’encadrement intérieur.
- Pour garantir un dégagement suffisant lorsque quelqu’un utilise la porte d’accès au toit, il est nécessaire de construire un encadrement intérieur surélevé.
Les puits de lumière ouvrants requièrent une attention particulière lors de la construction de l’encadrement intérieur – l’accessibilité pour une ouverture manuelle ou le câblage pour une ouverture électrique
- Si vous installez un puits de lumière à ouverture manuelle ou électrique, il est important de considérer l’ouverture et la fermeture du puits de lumière.
- Un modèle électrique nécessite un électricien pour faire passer le câblage du secteur à l’interrupteur mural et au puits de lumière. Si vous ne voulez pas d’interrupteur mural, Columbia propose 2 options de télécommande.
- Un puits de lumière à ouverture manuelle est actionné à l’aide d’une manivelle ou une perche télescopique, en fonction de la facilité d’accès.
LES DIFFÉRENTS TYPES D’ENCADREMENTS INTÉRIEURS

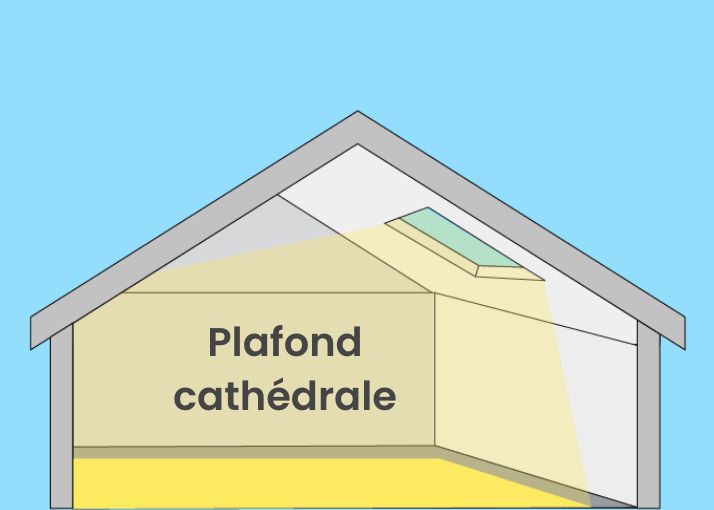

ENCADREMENT INTÉRIEUR POUR PLAFOND CATHÉDRALE
On parle de plafond cathédrale lorsque la pente du toit est visible depuis la pièce située en dessous. Le revêtement (cloison sèche ou bois à rainure et languette) est fixé sous les chevrons du toit, suivant la pente du plafond. L’espace entre les chevrons est généralement isolé pour économiser la consommation d’énergie. Une autre option de finition pour un plafond cathédrale consiste à laisser les chevrons exposés. Un plafond cathédrale ne doit pas être confondu avec un plafond voûté, qui est généralement en forme d’arche.
Un puits de lumière installé dans un plafond cathédrale a généralement un encadrement intérieur peu profond, déterminé par l’épaisseur des chevrons du toit. Généralement, l’encadrement est évasé en haut et en bas et perpendiculaire sur les côtés. L’encadrement évasé maximise la distribution de la lumière et crée une belle caractéristique architecturale. Plusieurs puits de lumière peuvent être installés sous forme de rangée, produisant un effet visuel spectaculaire qui laisse entrer une quantité importante de lumière : idéal pour une cuisine ou une véranda.
- Pour les plafonds cathédrale, le puits de lumière est monté entre les chevrons. Les chevrons sont encadrés et revêtus (habituellement avec des cloisons sèches, du bois à rainure et languette, ou chevrons laissés apparents).
- Les côtés de l’encadrement intérieur sont généralement perpendiculaires, tandis que le haut et le bas peuvent être perpendiculaires ou évasés.
- L’espacement standard des chevrons de toit dans l’industrie est de 16 po ou 24 po au centre. Cependant, d’autres espacements peuvent être spécifiés par un architecte ou un ingénieur structurel, ou bien exister dans les vieilles maisons construites avant les codes du bâtiment actuels.

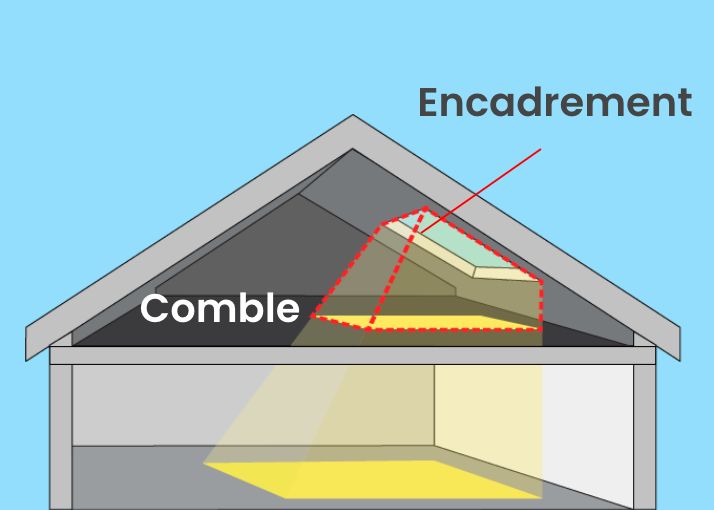

UN ENCADREMENT INTÉRIEUR PERMETTANT À LA LUMIÈRE DE TRAVERSER UN COMBLE DEPUIS LE PUITS DE LUMIÈRE SUR LE TOIT JUSQU’À UN PLAFOND INTERNE HORIZONTAL À L’ÉTAGE INFÉRIEUR
Ce style d’encadrement intérieur est conçu pour acheminer la lumière depuis un puits de lumière installé sur un toit en pente, à travers les combles, jusqu’à un orifice pratiqué dans le plafond horizontal de l’étage supérieur. Ce type d’encadrement intérieur peut être évasé sur les quatre côtés, ou être un puits perpendiculaire, en fonction de la conception architecturale et des contraintes structurelles, telles que les conduits. L’ouverture inférieure de l’encadrement intérieur doit être évasée autant que possible pour laisser entrer le maximum de lumière naturelle.
Évasement à deux ou quatre côtés
- Ce type d’encadrement intérieur laisse entrer le maximum de lumière, et la répartit uniformément dans la pièce.
- Selon le toit, les murs et les obstacles dans les combles (charpente, électricité et conduits), l’encadrement intérieur peut être évasé sur 2, 3 ou 4 côtés.
Évasement d’encadrement intérieur à un côté
- Dans un encadrement intérieur évasé d’un seul côté, un côté est perpendiculaire à 90° au plafond inférieur, tandis que le côté de l’encadrement intérieur le plus proche du centre de la pièce est évasé pour permettre plus de lumière.
- La conception d’un côté perpendiculaire est motivée par la nécessité d’éviter les obstacles internes, la proximité du puits de lumière avec une structure existante, un placard intégré, des bibliothèques, ou des considérations esthétiques.
Pas d’évasement – Un encadrement intérieur droit et vertical, à côtés parallèles
- Un encadrement intérieur en puits droit et vertical est généralement privilégié dans un toit de taille réduite ou lorsque la structure de la charpente ou des obstacles dans les combles rendent difficile l’évasement des parois de l’encadrement intérieur.
- Ce style d’encadrement intérieur est également choisi pour des raisons esthétiques, car il crée un encadrement de puits profond et dramatique, particulièrement apprécié dans les maisons conçues dans un style moderniste.
Encadrements intérieurs construits autour d’obstacles
Puits à un angle
Puits à deux angles
CONSTRUIRE UN ENCADREMENT INTÉRIEUR
- La construction et la finition d’un encadrement intérieur doivent être réalisées par un professionnel.
- Cela requiert une compréhension de la charpente et la manière de la lier aux structures existantes, telles que les chevrons et les solives de plancher.
- La structure encadrée est revêtue de cloisons sèches, ou dans certains cas, de bois décoratif à rainure et languette. Il est peint d’une couche mince, ou dans le cas du bois, teint.
- Si vous installez un puits de lumière à ouverture électrique, vous aurez besoin d’un électricien pour alimenter le puits de lumière et l’interrupteur mural. (L’interrupteur mural est une option, Columbia offre deux options de télécommande.)
- Un puits de lumière à ouverture manuelle nécessitera un accès pour ouvrir ou fermer le puits de lumière à l’aide de la manivelle ou d’une perche télescopique.
LES TUBES DE LUMIÈRE NE NÉCESSITENT PAS D’ENCADREMENT INTÉRIEUR – UNE EXCELLENTE OPTION POUR LES ESPACES ÉTROITS, TELS QUE LES COULOIRS
Tube de lumière rigide
Tube de lumière flexible
- Les tubes de lumière ne nécessitent pas d’encadrement intérieur, car la lumière traverse les combles via un tube en aluminium rigide ou flexible, jusqu’à la lentille du diffuseur montée dans le plafond en dessous.
- L’intérieur du tube rigide ou flexible est doublé d’une surface hautement réfléchissante appelée Miro-Silver®, diffusant efficacement la lumière du puits de lumière situé au-dessus.
- Columbia propose deux verres diffuseurs qui s’adaptent au plafond : prismatique ou blanc délicat.
Diffuseur prismatique
Le diffuseur prismatique est fabriqué en acrylique durable. La surface du diffuseur contient plusieurs petits prismes qui aident à maximiser et à répartir la lumière uniformément.
Diffuseur blanc délicat
Le diffuseur blanc délicat est fabriqué en acrylique durable. La surface du diffuseur est lisse et diffuse uniformément un ton de lumière adouci.
