CARACTÉRISTIQUES

  • Choix entre trois options de moteurs électriques pour répondre aux besoins de la plupart des clients.
  • Conçu pour ne pas fuir. Entretien minimal après l’installation autre que le nettoyage. Clarté et durabilité exceptionnelles.
  • Cadre extérieur en aluminium extrudé durable et résistant aux intempéries, avec une finition en peinture-émail cuite au four.
  • Sept couleurs de cadre standard (y compris le noir), un nombre illimité d’options personnalisées.
  • Les puits de lumière ouvrants montés sur cadre de Columbia sont livrés en standard avec une fixation intérieure.
  • Châssis en vinyle extrudé (PVC) soudé par fusion, blanc, à barrière thermique, sans entretien. Doté d’un cadre à double paroi pour une robustesse et une isolation optimales.
  • Le système de contrôle de la condensation Columbia, avec sa gouttière rigide extra-large à quatre côtés de qualité supérieure, est conçu pour éliminer l’humidité, assurant ainsi la protection du puits de lumière contre les dommages et les taches.
  • Le châssis en vinyle blanc est assorti au conduit de lumière intérieur.
  • Dimensions personnalisées disponibles jusqu’à 4 x 4 pi.
  • Moustiquaire amovible préinstallé avec un cadre en aluminium blanc assorti au cadre en vinyle et au conduit de lumière. Des broches à ressort facilitent le retrait et l’installation.
  • Fabriqué au Canada à partir de matières premières 100 % nord-américaines.
  • La meilleure garantie de l’industrie.

Les options de vitrage certifiées ENERGY STAR® de Columbia

ENERGY STAR Logo Padded

  • Triple Glazed LoE3 366 Temp/Temp/Temp
  • Triple Glazed LoE3 366 Temp/Temp/Laminated

EN SAVOIR PLUS

Type de toit recommandé

Sloped Shingle Sloped Curb Roof Feature

Incliné ou plat avec bord incliné

EN SAVOIR PLUS

Pente de toit minimale de 2:12

Min 2 12 Roof Pitch

EN SAVOIR PLUS

Emplacement recommandé
  • Cuisines
  • Salles de bains
  • Cages d’escaliers
  • Halls d’entrée
  • Salle à manger
  • Salon

LES AVANTAGES DU GL OCM-E – PUITS DE LUMIÈRE EN VERRE MONTÉ SUR CADRE À OUVERTURE ÉLECTRIQUE

Le puits de lumière à ouverture électrique de Columbia, inégalé dans l’industrie, offre le nec plus ultra en matière de commodité d’utilisation. Améliorez le confort intérieur tout en profitant des nombreux bienfaits pour la santé de la circulation d’air frais. Inondez votre maison de luminosité naturelle tout en la rafraîchissant avec une agréable brise traversante.
Gl ocm e_benefits 1
Circulation D’air Frais
  • Améliorez la santé de l’environnement intérieur de votre maison en profitant de la clarté et de la luminosité de la lumière naturelle, ainsi que de la circulation d’air frais. Inspirez et ressentez le pouvoir revitalisant de l’air frais.
  • La circulation naturelle de l’air vous permet d’éliminer les polluants toxiques et les odeurs, tout en régulant la température de votre maison en évacuant l’air chaud qui aurait pu s’y accumuler.
  • Ouvrez et fermez à la demande avec le système de télécommande de votre choix. Columbia propose 3 types de moteurs et de systèmes de télécommande – choisissez celui dont vous avez besoin en fonction de vos exigences.

EN SAVOIR PLUS

Electric venting skylight with screen card
3 Options De Moteur électrique Et De Télécommandes Disponibles
  • Columbia propose trois niveaux de moteurs électriques et de télécommandes : VE-Standard, VE-Deluxe et VE-Elite. Ils sont fabriqués par Truth Hardware, qui apporte des décennies d’expérience à la conception et à la fabrication de ses produits.
  • Choisissez le type de moteur et de télécommande que vous souhaitez en fonction de vos besoins.

EN SAVOIR PLUS



Gl ocm e_benefits 3
Économiques Et Valorisants
  • Les puits de lumière montés sur cadre de Columbia sont conçus au Canada avec des matériaux provenant de toute l’Amérique du Nord, ce qui les rend plus abordables que les produits étrangers.
  • Les puits de lumière apportent une plus-value à votre investissement immobilier, car l’apport de lumière naturelle et d’air frais est particulièrement recherché en intérieur.
  • Les puits de lumière certifiés ENERGY STAR® d’aujourd’hui vous permettent d’économiser de l’argent par rapport aux anciens modèles de puits de lumière à la conception inférieure, tout en offrant plus de confort.

EN SAVOIR PLUS

Gl ocm e_benefits 4
Les Bienfaits De La Lumière Naturelle
  • Résidant dans des régions nordiques, l’apport de lumière naturelle dans nos foyers est essentiel. Cela est particulièrement important pendant les mois d’hiver, lorsque les journées sont plus courtes, l’ensoleillement réduit, et que le soleil est plus bas qu’en été.
  • Il a été prouvé que la lumière naturelle augmente le bonheur et la productivité.
  • L’augmentation de la luminosité naturelle dans votre maison compense les effets du trouble affectif saisonnier, qui touche de nombreuses personnes en hiver en raison du manque d’exposition au soleil.
  • Il a été démontré que la lumière naturelle réduit le risque de myopie chez les enfants et les jeunes adultes en aidant l’œil à produire de la dopamine, ce qui favorise un développement oculaire sain.

EN SAVOIR PLUS

Gl ocm e_benefits 5
Triple Vitrage Efficace ENERGY STAR® LoE3 366 Avec Gaz Argon
  • Pour une efficacité énergétique maximale, optez pour la large sélection de vitrages isolants ENERGY STAR® LoE3 366 de Columbia, offrant des options avancées de triple vitrage à faible émissivité. Toutes les options incluent des carreaux intérieurs feuilletés.
  • L’espace entre les vitres est rempli de gaz argon, un isolant naturel, non toxique et haute performance.
  • En raison de sa densité supérieure par rapport à l’air, l’argon offre une isolation plus efficace pour votre maison qu’un puits de lumière à double vitrage conventionnel. Il limite la transmission des températures froides ou chaudes à travers le vitrage.

EN SAVOIR PLUS

Gl ocm e_benefits 6
L’ingénierie éprouvée Des Cadres Ouvrants De Columbia
  1. Cadre extérieur en aluminium
    • Cadre en aluminium durable, sans entretien, avec un fini brun en peinture-émail cuite au four. Aluminium extérieur blanc, noir, gris anthracite ou bois de santal disponible sur tous les modèles. Cadre à finition mate, anodisé clair ou couleur personnalisée également disponible.
  2. Châssis
    • Châssis en vinyle PVC blanc à barrière thermique, sans entretien. Pour installation sur toit en pente, spécifiez les dimensions en haut du puits de lumière. Le puits de lumière peut être construit horizontalement ou verticalement, à préciser lors de la commande. Par exemple, 2852 ou 5228. REMARQUE : La largeur du cadre du OCM et du OCM E ne peut dépasser 1,75 po.

COLUMBIA PROPOSE UNE LARGE GAMME D’OPTIONS DE VERRE HAUTE PERFORMANCE

  • Columbia propose une large gamme d’options de double ou triple vitrage, y compris les vitrages certifiés ENERGY STAR® Canada.
  • Toutes les options de vitrage sont disponibles sur tous les modèles, fixes et ouvrants, y compris pour les dimensions personnalisées.

Cardinal Glass Logo

Cardinal Glass Industries est le fournisseur de verre de Columbia et occupe une position de leader mondial dans la technologie de verre haute performance. Cardinal maintient une vision claire : concevoir et fabriquer les produits en verre résidentiel les plus avancés de l’industrie.

Double vitrage LoE3 366 transparent (trempé/trempé)
DGLEA
Loe3 366 icon
La référence de l’industrie
Double vitrage LoE3 366 transparent (trempé/trempé)
  • Double vitrage avec gaz argon.
  • Le triple revêtement LoE3 supérieur est pratiquement invisible.
  • Bloque 95 % des rayons ultraviolets.
  • Résistance supérieure à la condensation.
  • Conforme aux normes de l’industrie, notre revêtement LoE3 est identique à celui de la concurrence, provenant du même fournisseur.
Double vitrage LoE3 366 trempé/feuilleté
TLLEA
Loe3 366 icon
Verre feuilleté robuste
Double vitrage LoE3 366 trempé/feuilleté
  • Double vitrage avec gaz argon.
  • Le triple revêtement LoE³ supérieur est pratiquement invisible.
  • Réduit les effets du bruit jusqu’à 30 %.
  • Plus de sécurité : La couche intermédiaire la plus interne maintient le verre en cas de bris.
  • Du verre feuilleté transparent ou blanc translucide est disponible.
  • Jusqu’à 99 % de protection UV, réduit la décoloration des meubles.
  • Garantie grêle de 10 ans sur les fissures ou bris dus à un épisode de grêle.
Grele Garantie
Double Vitrage LoE3 366 Neat
NEAT
Neat glass icon
Peu d’entretien
Double Vitrage LoE3 366 Neat
  • Double vitrage avec gaz argon.
  • Le triple revêtement LoE³ supérieur est pratiquement invisible.
  • La couche Neat permet de décompose les matières organiques présentes sur le verre.
  • Réduit les taches d’eau et disperse l’eau uniformément.
  • Bloque 95 % des rayons ultraviolets.
  • Couche Neat disponible en supplément sur toutes les options de vitrage.
Double Vitrage LoE3 i89
i89
Loe3 i89 icon
Protection proche d’un triple vitrage
Double Vitrage LoE3 i89
  • Double vitrage avec gaz argon. Le triple revêtement LoE³ supérieur est pratiquement invisible.
  • Revêtements LoE3 appliqués sur deux surfaces pour une efficacité énergétique renforcée.
  • Performance proche d’un triple vitrage.
  • Bloque 95 % des rayons ultraviolets.
  • Disponible dans tous les modèles de dimensions standard et personnalisées depuis 2011.
Double vitrage LoE3 366 en teintes bronze ou grise
BLEA / GLEA
Loe3 366 icon
Pour une lumière plus douce
Double vitrage LoE3 366 en teintes bronze ou grise
  • Double vitrage avec gaz argon.
  • Le triple revêtement LoE³ supérieur est pratiquement invisible.
  • Réduction de l’éblouissement.
  • Idéal pour les pièces nécessitant une lumière plus douce.
  • Réduction du gain de chaleur solaire.
  • Bloque 95 % des rayons ultraviolets.
  • Disponible en teintes bronze ou grise.
Double vitrage LoE3 366 réfléchissant bronze/gris
SRB / SRG
Loe3 366 icon
Gain de chaleur solaire le plus bas
Double vitrage LoE3 366 réfléchissant bronze/gris
  • Double vitrage avec gaz argon.
  • Le triple revêtement LoE³ supérieur est pratiquement invisible.
  • Le fini miroir qui reflète les rayons du soleil.
  • Le puits de lumière affichant la plus faible transmission de lumière visible sur le marché à l’heure actuelle.
  • Contrôle supérieur du gain de chaleur solaire.
Triple vitrage LoE3 366 – Trempé/trempé/trempé
TGLEA
Energy star logo
Performance thermique optimale
Triple vitrage LoE3 366 – Trempé/trempé/trempé
  • Verre à triple vitrage avec deux cavités remplies de gaz argon.
  • Leader de l’industrie avec le triple revêtement LoE3 sur les surfaces 2 et 5, ou deux des trois vitres – contrairement à la concurrence.
  • Meilleure efficacité énergétique et meilleur facteur-U de l’industrie.
  • Protège contre la décoloration causée par les rayons UV.
  • Disponible dans tous les modèles de dimensions standard et personnalisées depuis 2010.
  • Garantie de 10 ans contre la grêle.
Grele Garantie
Triple vitrage LoE3 366 – Trempé/trempé/feuilleté*
TGLAM
Energy star logo
Économie d’énergie et résistance
Triple vitrage LoE3 366 – Trempé/trempé/feuilleté*
  • Verre à triple vitrage avec deux cavités remplies de gaz argon.
  • Les deux vitres extérieures sont en verre trempé.
  • Plus de sécurité : Le verre feuilleté intermédiaire le plus interne maintient le verre en cas de bris.
  • Réduit les effets du bruit jusqu’à 30 %.
  • Disponible dans tous les modèles de dimensions standard et personnalisées depuis 2010.
  • Garantie de 10 ans contre la grêle.

* Répond au code de construction de la ville de Vancouver

Grele Garantie
Energy star logo

Columbia est le seul fabricant de puits de lumière à offrir un triple vitrage sur tous les modèles, fixes ou ouvrants, de dimensions standard ou personnalisées.

LES AVANTAGES DU VERRE FEUILLETÉ DE COLUMBIA

Nous offrons la résistance et la protection supplémentaires du verre feuilleté sur l’ensemble des options de vitrage de Columbia. Privilégiez nos choix les plus populaires – Double vitrage LoE3 366 trempé/feuilleté et triple vitrage LoE3 366 trempé/trempé/feuilleté.
Sound reduction airplane
Réduction sonore supérieure

Réduit les effets du bruit jusqu’à 30 % par rapport au double vitrage standard, et jusqu’à 50 % de moins qu’un puits de lumière à dôme en plastique.

Laissez entrer la lumière naturelle sans les bruits supplémentaires, dus par exemple à circulation routière ou aérienne.

Hammer resistant security glass
Plus de sécurité

Le verre feuilleté est beaucoup plus difficile à briser et à pénétrer que le verre traditionnel.

Dès lors, si vous êtes préoccupé par la sécurité, cela vaut la peine d’y réfléchir. La couche intermédiaire la plus interne maintient le verre en cas de bris.

Uv protected glass
Meilleure protection UV de sa catégorie

Le verre feuilleté laisse entrer la lumière, mais protège votre maison des rayons UV. Le choix idéal pour éviter la décoloration de vos sols, meubles et œuvres d’art.

triple-glazing
Nous proposons du triple vitrage sur tous les modèles

Columbia est le seul fabricant de puits de lumière à offrir un triple vitrage (y compris les options feuilletées) sur tous les modèles, fixes ou ouvrants, de dimensions standard ou personnalisées.

Les puits de lumière à triple vitrage répondent aux exigences actuelles de certification ENERGY STAR® 2020 (Version 5). Nous fournissons une efficacité énergétique de pointe.

Pente Minimale 2 12 Cropped

Tailles POUR GL OCM Monture en vinyle Électrique Ventilation Verre de lanterneau Montée sur le trottoir

Disponible dans les tailles indiquées dans le tableau ci-dessous (Impérial et Métrique). Vous pouvez également consulter les tailles les plus populaires. Si vous ne trouvez pas la taille dont vous avez besoin ci-dessous, veuillez visiter notre page de tailles personnalisées. Vous pouvez également télécharger un PDF imprimable du tableau.

VOIR LES DIMENSIONS PERSONNALISÉES

Si vous ne trouvez pas les dimensions souhaitées dans nos produits standard, consultez notre page Dimensions personnalisées.

Les dimensions standard des puits de lumière sont disponibles dans les deux options.

DIMENSIONS
POPULAIRES

L’étoile jaune indique les dimensions les plus populaires.


Pente Minimale 2 12 Cropped

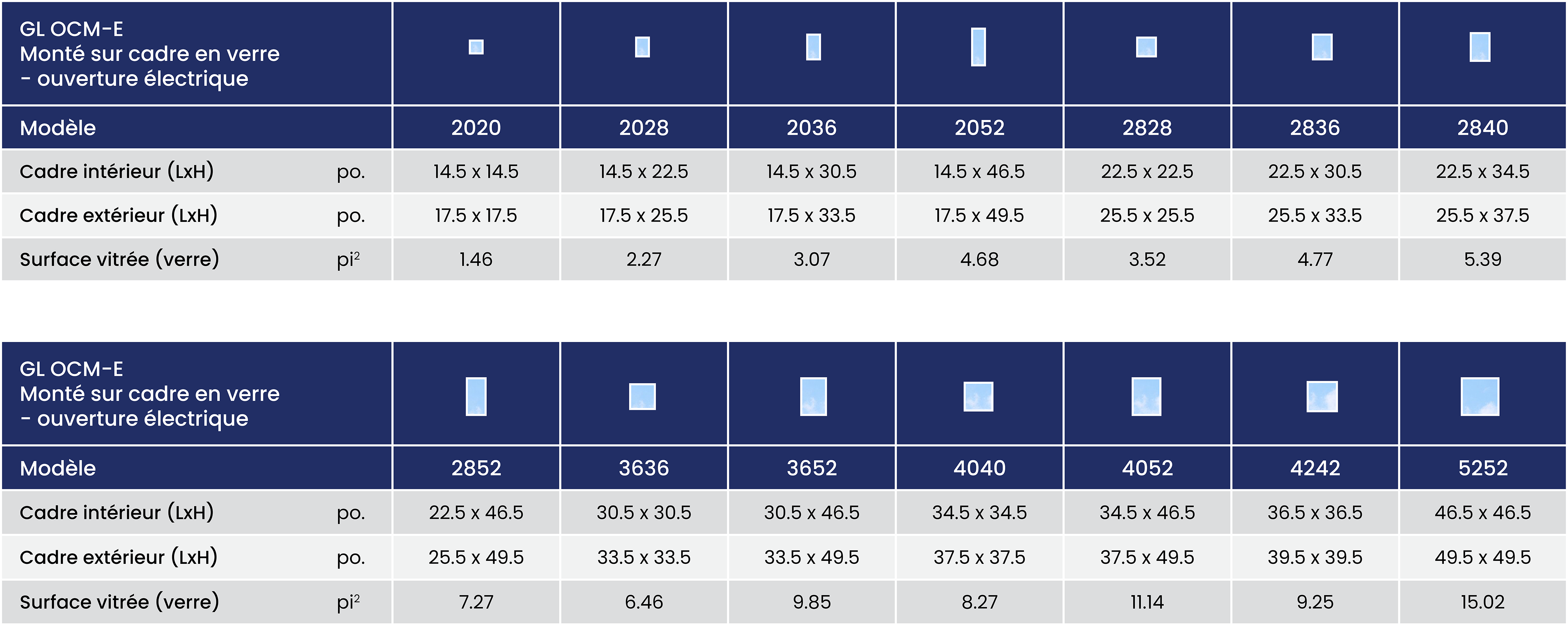

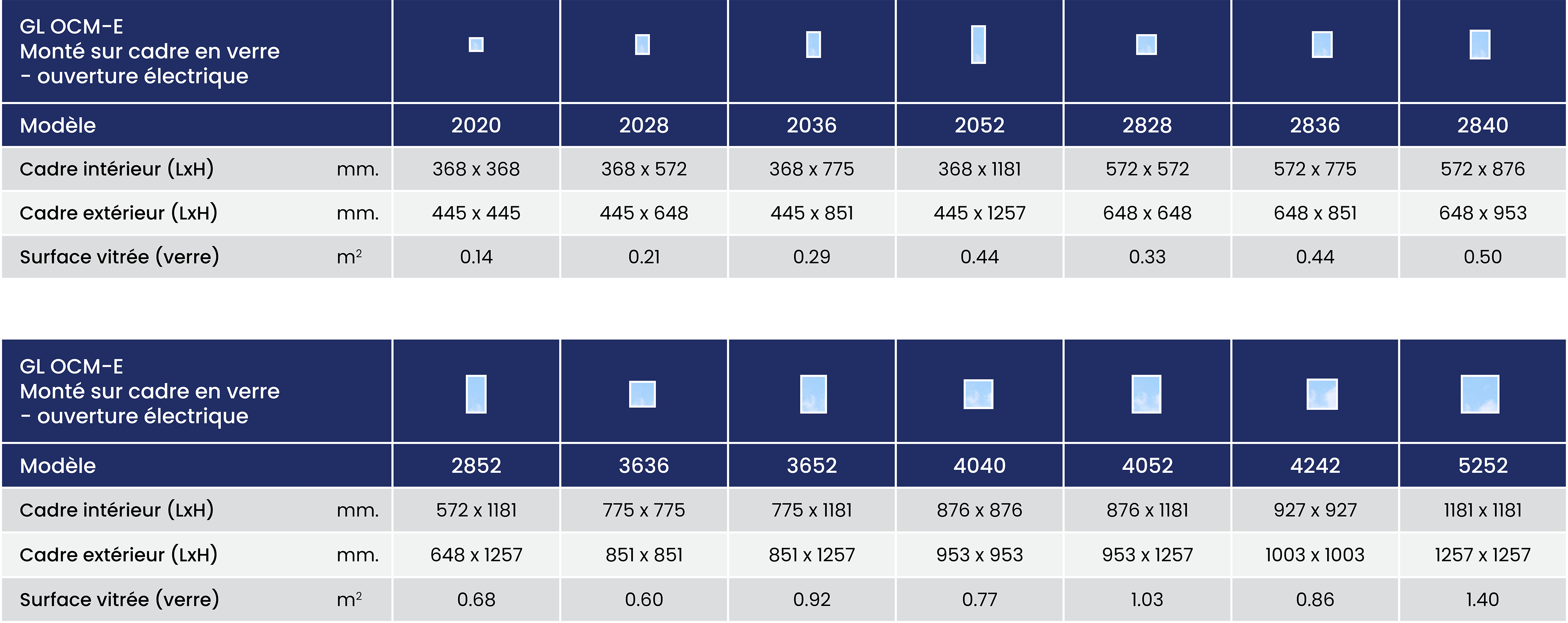

Tableau des dimensions – Récapitulatif
Gl Ocm E Size Chart Summary Metric Fr
Gl Ocm E Size Chart Summary Imperial Fr

Pincer pour agrandir.

REMARQUE : Toutes les dimensions sont réversibles, c’est-à-dire que le modèle 3676 peut être commandé en version 7636.

Informations techniques

Chaque modèle est accompagné d’un ensemble d’informations téléchargeables pour vous guider dans le choix, les caractéristiques et l’installation de notre produit. Si vous ne trouvez pas ce dont vous avez besoin, n’hésitez pas à contacter l’équipe du service client de Columbia au 604-437-3377 (sans frais : 1-888-437-5557) ou par courriel à info@columbiaskylights.com.

TÉLÉCHARGER LE TABLEAU DES DIMENSIONS
Download size chart cta
Téléchargez une version PDF du tableau des dimensions pour ce modèle à conserver comme référence.

Le tableau des dimensions est disponible en unités impériales et métriques.
INSTRUCTIONS
D’INSTALLATION
Columbia installation instructions cta
Suivez les instructions d’installation de Columbia pour garantir une installation réussie.

Téléchargez les instructions spécifiques à ce modèle ou, si vous avez besoin de plusieurs modèles, consultez la page de la Bibliothèque des instructions d’installation.
DESSINS ET
CARACTÉRISTIQUES
Drawings and specs cta
Téléchargez deux formats des dessins techniques de ce modèle – (1) Dessin détaillé ou (2) Données du produit. Sont également disponibles une version .dwg (fichier CAO) et les caractéristiques du produit sous forme de document Word, PDF ou fichier texte.

Pour plusieurs modèles, accédez à la page Bibliothèque des dessins et des caractéristiques.

3 TYPES DE SYSTÈMES D’OUVERTURE ÉLECTRIQUE ABORDABLES POUR PUITS DE LUMIÈRE OUVRANTS

Columbia propose trois niveaux de moteurs câblés et de systèmes de télécommande qui répondront à la plupart des exigences. VE Standard, VE Deluxe et VE Elite – une solution adaptée à presque tous les budgets. Pour une intégration au système de domotique résidentielle, découvrez nos pages dédiées aux puits de lumière ouvrants avec cadre intégré de FAKRO, alimentés en énergie solaire, aux puits de lumière ouvrants montés sur cadre FVC-S, également alimentés en énergie solaire, et aux puits de lumière FVE (filaire).

Conçu par Truth Hardware™, le leader nord-américain dans la quincaillerie pour puits de lumière et fenêtres. Homologué UL et CSA Fonctionne avec un courant domestique de 110 volts. Disponible sur tous les modèles ouvrants suivants : Puits de lumière à solin intégré en vinyle OSF et puits de lumière en vinyle monté sur cadre OCM.

VE STANDARD
Un excellent rapport entre qualité et praticité

Lorsque vous avez juste besoin d’un interrupteur mural. Parfait pour la plupart des clients.

  • L’ensemble VE Standard comprend : Moteur, couvert et interrupteur mural.
  • L’interrupteur mural Decora à 3 positions est conçu pour une boîte électrique à compartiment simple. Charge testée pour un poids total du puits de lumière de 90 lb.
  • Fonctionne avec une connexion électrique standard de 110 volts sans transformateur requis.
  • L’inversion automatique du moteur intégrée au système inverse le moteur en cas d’obstruction.
  • Le moyen le plus rentable de motoriser un puits de lumière.

VE DELUXE
Choix populaire – Télécommande et détecteur de pluie

Cette élégante télécommande offre la flexibilité d’une unité portable et comprend un détecteur de pluie.

  • L’ensemble VE Deluxe comprend : Le moteur, le couvert, la télécommande à profil mince, et le détecteur de pluie.
  • Le détecteur de pluie ferme automatiquement le puits de lumière dès les premiers signes d’humidité.
  • Télécommande contrôlant jusqu’à 4 puits de lumière. Charge testée pour un poids total du puits de lumière de 90 lb.
  • Fonctionne avec une connexion électrique standard de 110 volts sans transformateur requis.
  • L’inversion automatique du moteur intégrée au système inverse le moteur en cas d’obstruction.
  • Le contrôle de plusieurs puits de lumière nécessite un ensemble VE Deluxe. Chaque puits de lumière supplémentaire nécessite un ensemble VE Standard.

VE ELITE
Caractéristiques – Télécommande, détecteur de pluie et thermostat

Cette télécommande haut de gamme est équipée d’un thermostat ajustable à la température de votre pièce et inclut un détecteur de pluie.

  • L’ensemble VE Elite comprend : Le moteur, le couvert, le détecteur de pluie, la télécommande à DEL.
  • La télécommande peut faire fonctionner un nombre illimité de puits de lumière.
  • Créez jusqu’à 9 groupes de puits de lumière pour un contrôle simultané.
  • Chaque groupe peut avoir un nombre infini de puits de lumière.
  • Le détecteur de pluie résistant à la corrosion ferme automatiquement le puits de lumière en cas d’intempéries.
  • Charge testée pour un poids total du puits de lumière allant jusqu’à 160 lb.
  • Fonctionne avec une connexion électrique standard de 110 volts sans transformateur requis.
  • L’inversion automatique du moteur intégrée au système inverse le moteur en cas d’obstruction.
  • Option de panneau de commande mural également disponible – Contrôle jusqu’à 20 puits de lumière.
  • Dispose d’un thermostat qui permet aux puits de lumière d’ouvrir et de fermer automatiquement en fonction de la température ambiante.

Accessories

FKCM – Kit de solins pour montage sur bordure
(Toit incliné en asphalte ou en bardeaux de bois seulement)

IWS – Membrane de toit

VE Deluxe – Notre moteur électrique et notre télécommande les plus populaires

POURQUOI COLUMBIA?

Des puits de lumière fabriqués au Canada, conçus pour notre climat rigoureux

Les puits de lumière Columbia sont spécialement conçus pour la vie dans notre climat canadien. Qu’ils soient soumis à la neige, à la glace, au vent, à la grêle ou à une chaleur intense, nos produits sont spécialement conçus pour exceller dans ces conditions exigeantes.

De nombreux puits de lumière importés sont conçus pour un climat plus tempéré et manquent de performance et de durabilité. Pendant plus de cinq décennies, Columbia s’est consacrée à la fabrication de puits de lumière de haute qualité qui ont fait leurs preuves au fil du temps dans notre climat canadien.

Chaque aspect du puits de lumière a été étudié, conçu et testé.

Nous utilisons les meilleurs matériaux disponibles et les dernières technologies de verre.

L’efficacité énergétique est une priorité pour les propriétaires canadiens, compte tenu de notre climat rigoureux. Columbia est le seul fabricant canadien à offrir le triple vitrage sur tous ses modèles de puits de lumière. Un choix de verres ENERGY STAR® supérieur à toute la concurrence.

En savoir plus

Un nouvel entrepôt de distribution à Mississauga, pour mieux servir l’Ontario, le Québec et les Maritimes

Nous avons déménagé notre entrepôt de distribution de l’Est dans une toute nouvelle installation construite à Mississauga, en Ontario. Le nouvel entrepôt de distribution de Columbia est plus grand et capable de stocker une gamme complète de produits Columbia, Slimlite et FAKRO prêts à livrer.

L’entrepôt nous permet de desservir l’Est du Canada avec une plus grande efficacité et des délais de livraison réduits.
