GL RAS – Porte d’accès au toit – Verre

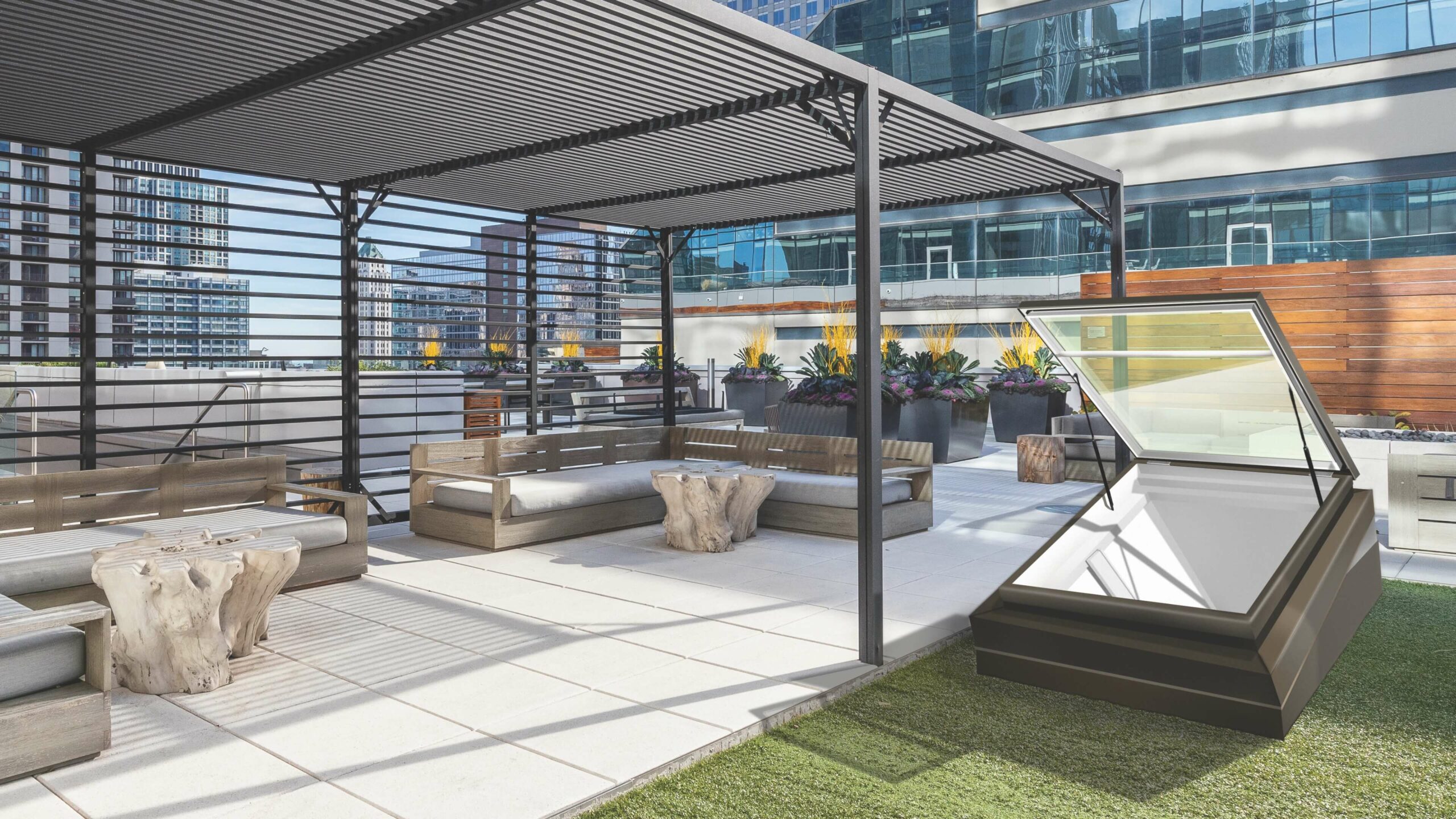

- Idéale pour transformer un toit en terrasse ou toute autre application nécessitant une évacuation, tout en laissant pénétrer une abondante lumière naturelle.

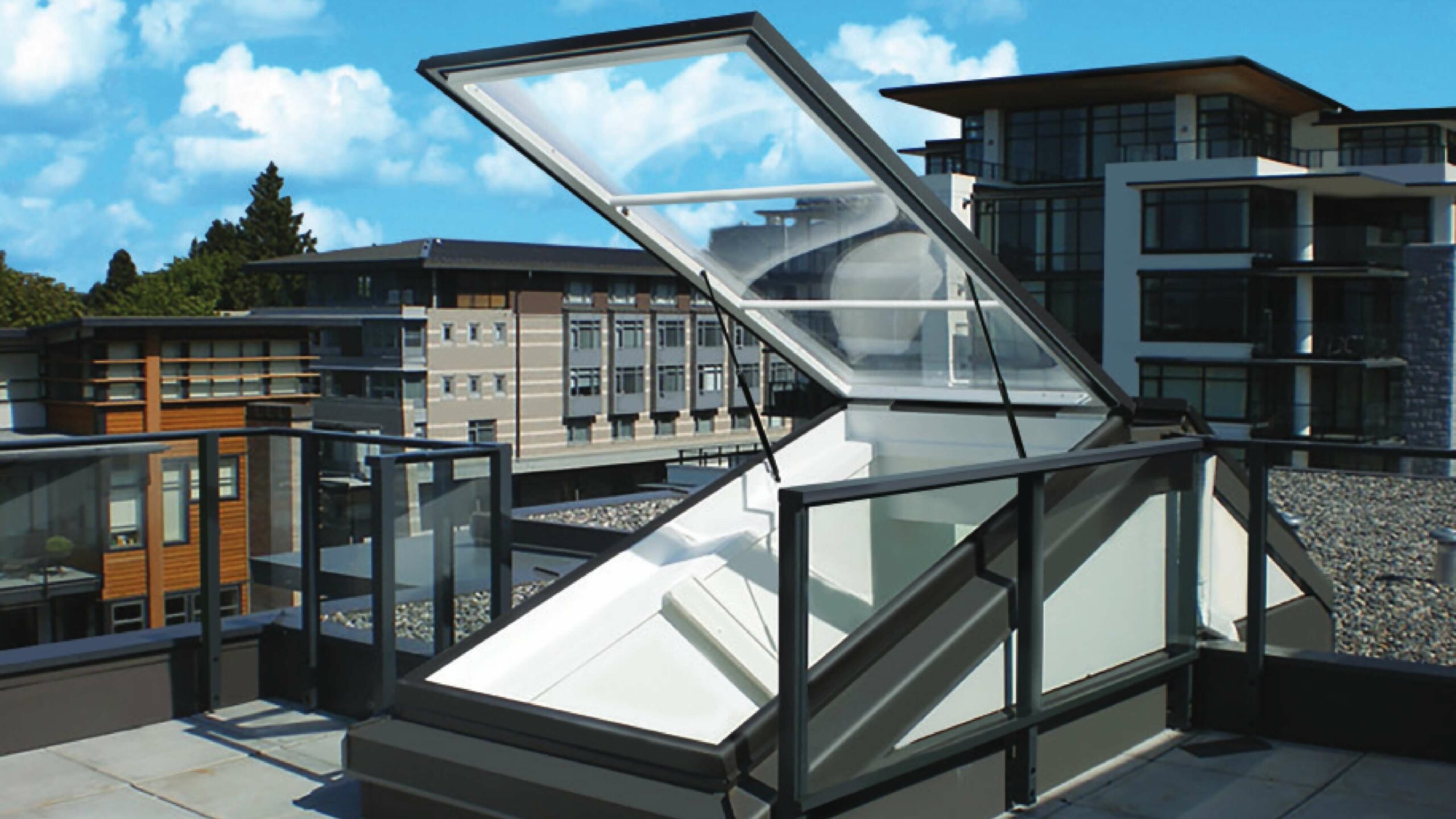

- La porte d’accès au toit RAS est indispensable pour les toits commerciaux ou résidentiels difficiles d’accès par une échelle extérieure, ou si vous envisagez d’utiliser le toit comme une terrasse. Fabriqués avec des matériaux de haute qualité provenant d’Amérique du Nord, ces puits de lumière sont conçus pour résister aux climats les plus rudes.
- Le RAS permet un accès facile grâce à son ouverture à 85°. Peut être installé sur un toit plat ou en pente, en fonction des exigences de votre application (une inclinaison minimale de 2:12 est nécessaire pour le vitrage).

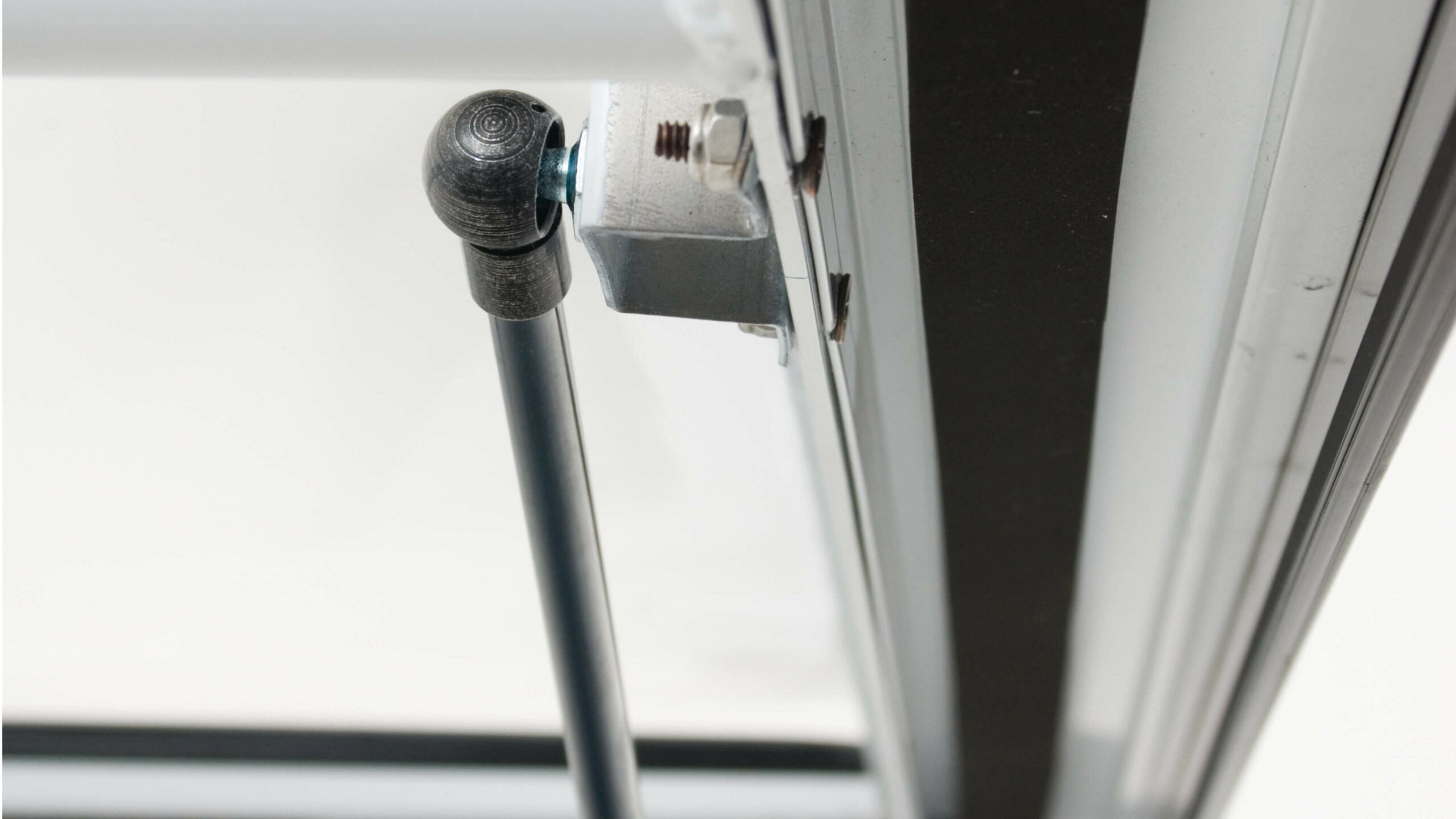

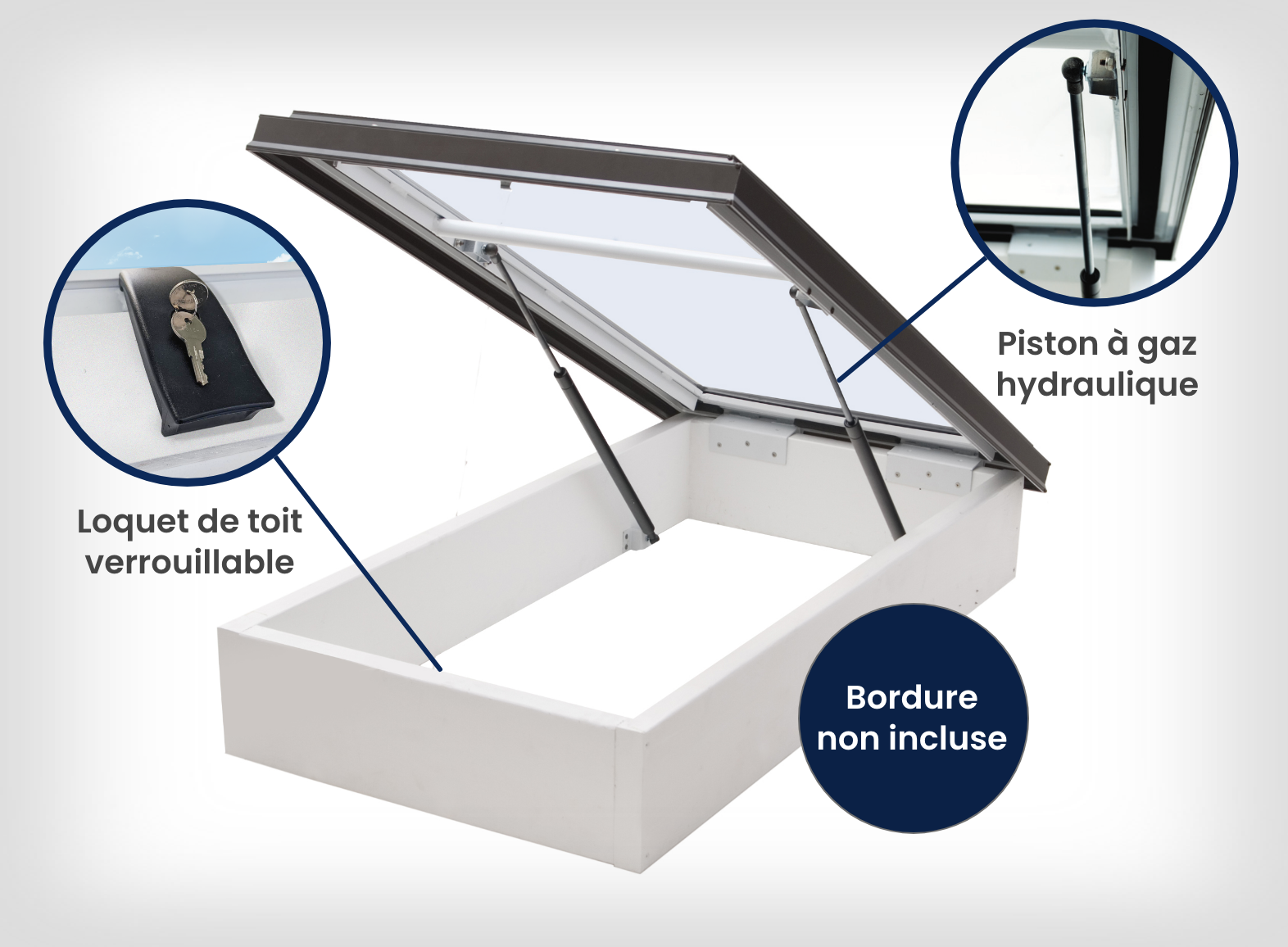

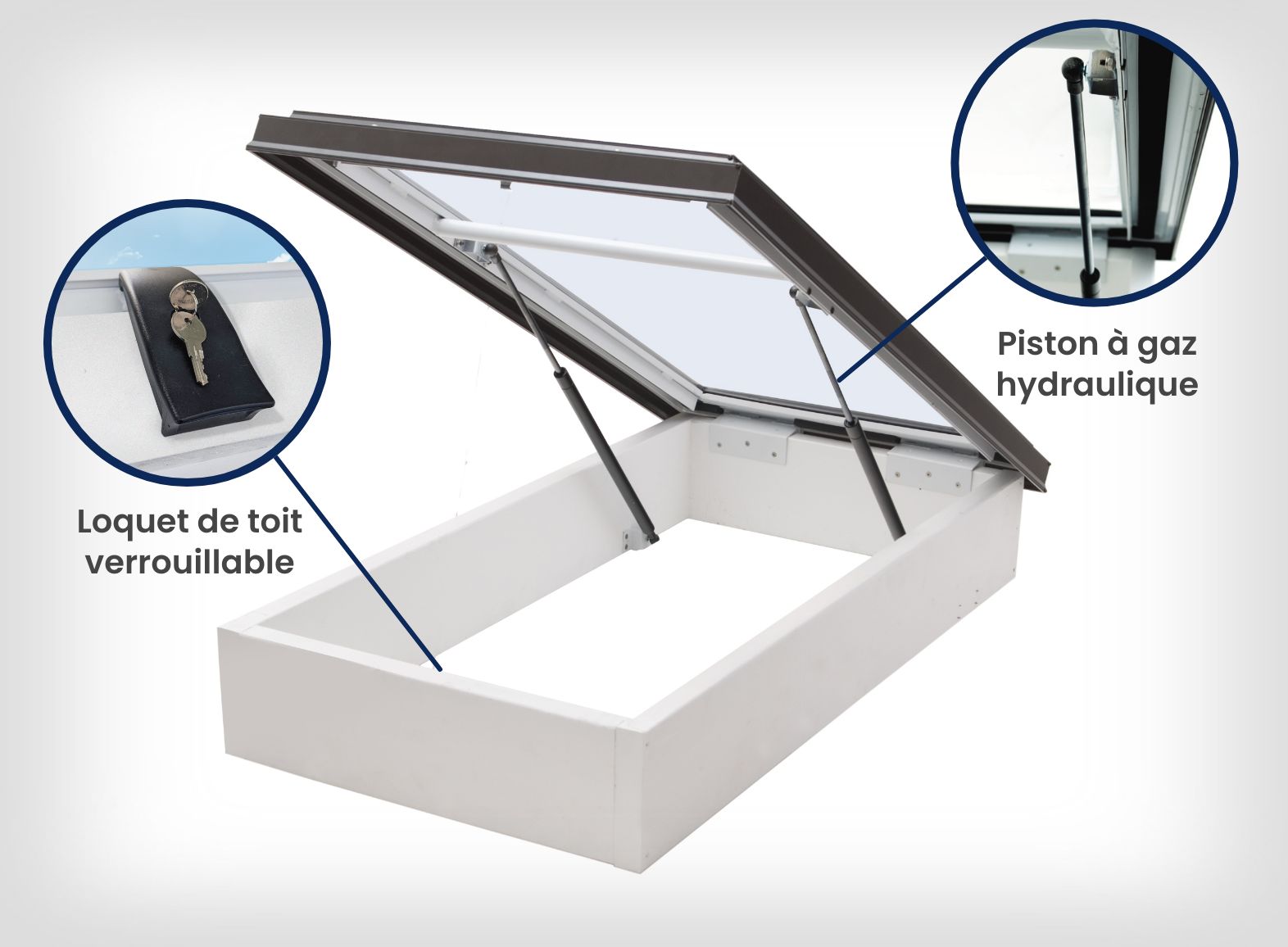

- Les pistons à gaz et la barre de levage placée de manière ergonomique facilitent l’ouverture de la porte. Les pistons à gaz maintiennent la porte ouverte en toute sécurité.
- Le loquet de toit verrouillable assure la sécurité et l’étanchéité.
- Bordure fournie par votre entrepreneur ou artisan. La largeur de la bordure finie RAS ne peut pas dépasser 1,75 po pour une installation correcte.
*Remarque : le puits de lumière RAS n’est pas conçu et ne doit pas être utilisé comme un puits de lumière ouvrant. Veuillez consulter nos pages de produits de puits de lumière ouvrants. GL OCM, AC OCM, GL OCM E, AC OCM E et GL OSF, AC OSF, GL OSF E, AC OSF E
CARACTÉRISTIQUES
- Un large choix d’options de double vitrage disponibles.
- Une pente minimale de 2:12 est requise pour le verre.
- Idéal pour l’accès au toit pour les services (c.-à-d. système CVC) ou pour les activités extérieures.
- Cadre intérieur monobloc soudé, en aluminium blanc à barrière thermique, avec poignée rabattable.
- Loquet de toit verrouillable unique.
- Pour une efficacité thermale optimale, toutes les portes d’accès au toit sont conçues avec un châssis en aluminium à barrière thermique. Châssis intérieur en une seule pièce et en aluminium soudé à l’héliarc, avec barre d’accès.
- Cadre extérieur en aluminium couleur brun standard. Cadre noir, gris, blanc, bois de santal, ou finition mate également disponible.
- 15 dimensions standard de dôme en acrylique et 10 dimensions en verre. Dimensions personnalisées aussi disponibles.
- Remarque : La largeur de la bordure du RAS ne peut dépasser 1,75 po.
Type de toit
recommandé
Toit en pente ou plat, avec bordure inclinée
Emplacement
recommandé
- Immeuble commercial, accès au toit
- Copropriété ou maison de ville
- Lofts au dernier étage
- Terrasses sur le toit
- Exigences en matière d’entretien du toit
COLUMBIA PROPOSE UNE LARGE GAMME D’OPTIONS DE VERRE HAUTE PERFORMANCE
- Columbia propose une large gamme d’options de double vitrage pour le GL RAS.
- Toutes les options de vitrage sont disponibles avec le revêtement LoE3 et Neat.
Cardinal Glass Industries est le fournisseur de verre de Columbia et occupe une position de leader mondial dans la technologie de verre haute performance. Cardinal maintient une vision claire : concevoir et fabriquer les produits en verre résidentiel les plus avancés de l’industrie.
- Double vitrage avec gaz argon.
- Le triple revêtement LoE3 supérieur est pratiquement invisible.
- Bloque 95 % des rayons ultraviolets.
- Résistance supérieure à la condensation.
- Conforme aux normes de l’industrie, notre revêtement LoE3 est identique à celui de la concurrence, provenant du même fournisseur.
- Double vitrage avec gaz argon.
- Le triple revêtement LoE³ supérieur est pratiquement invisible.
- Réduit les effets du bruit jusqu’à 30 %.
- Plus de sécurité : La couche intermédiaire la plus interne maintient le verre en cas de bris.
- Du verre feuilleté transparent ou blanc translucide est disponible.
- Jusqu’à 99 % de protection UV, réduit la décoloration des meubles.
- Garantie grêle de 10 ans sur les fissures ou bris dus à un épisode de grêle.
- Double vitrage avec gaz argon.
- Le triple revêtement LoE³ supérieur est pratiquement invisible.
- La couche Neat permet de décompose les matières organiques présentes sur le verre.
- Réduit les taches d’eau et disperse l’eau uniformément.
- Bloque 95 % des rayons ultraviolets.
- Couche Neat disponible en supplément sur toutes les options de vitrage.
- Double vitrage avec gaz argon. Le triple revêtement LoE³ supérieur est pratiquement invisible.
- Revêtements LoE3 appliqués sur deux surfaces pour une efficacité énergétique renforcée.
- Performance proche d’un triple vitrage.
- Bloque 95 % des rayons ultraviolets.
- Disponible dans tous les modèles de dimensions standard et personnalisées depuis 2011.
- Double vitrage avec gaz argon.
- Le triple revêtement LoE³ supérieur est pratiquement invisible.
- Réduction de l’éblouissement.
- Idéal pour les pièces nécessitant une lumière plus douce.
- Réduction du gain de chaleur solaire.
- Bloque 95 % des rayons ultraviolets.
- Disponible en teintes bronze ou grise.
COLUMBIA OFFRE LE PLUS GRAND CHOIX DE COULEURS DE CADRES DE PUITS DE LUMIÈRE EN AMÉRIQUE DU NORD
TAILLES POUR GL RAS VINYLe AUTO-ÉTANCHÉIFIANT FIXE VITRAGE VELUX
Si vous ne trouvez pas les dimensions souhaitées dans nos produits standard, consultez notre page Dimensions personnalisées.
Les dimensions standard des puits de lumière sont disponibles dans les deux options.
POPULAIRES
L’étoile jaune indique les dimensions les plus populaires.
| Cadre intérieur | 22½ | 30½ | 34½ | 36½ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 30½ |
Modèle 2836
Cadre intérieur (l x h)
22½ » x 30½” Cadre extérieur (l x h)
25½ » x 33½” Surface vitrée
4.77 sq.ft. Modèle 2836
Cadre intérieur (l x h)
572mm x 775mm Cadre extérieur (l x h)
648mm x 851mm Surface vitrée
0.44 m2 |
Modèle 3636
Cadre intérieur (l x h)
30½ » x 30½” Cadre extérieur (l x h)
33½ » x 33½” Surface vitrée
6.46 sq.ft. Modèle 3636
Cadre intérieur (l x h)
775mm x 775mm Cadre extérieur (l x h)
851mm x 851mm Surface vitrée
0.60 m2 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34½ |
Modèle 2840
Cadre intérieur (l x h)
22½ » x 34½” Cadre extérieur (l x h)
25½ » x 37½” Surface vitrée
5.39 sq.ft. Modèle 2840
Cadre intérieur (l x h)
572mm x 876mm Cadre extérieur (l x h)
648mm x 953mm Surface vitrée
0.50 m2 |
Modèle 4040
Cadre intérieur (l x h)
34½ » x 34½” Cadre extérieur (l x h)
37½ » x 37½” Surface vitrée
8.27 sq.ft. Modèle 4040
Cadre intérieur (l x h)
876mm x 876mm Cadre extérieur (l x h)
953mm x 953mm Surface vitrée
0.77 m2 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36½ |
Modèle 4242
Cadre intérieur (l x h)
36½ » x 36½” Cadre extérieur (l x h)
39½ » x 39½” Surface vitrée
9.25 sq.ft. Modèle 4242
Cadre intérieur (l x h)
927mm x 927mm Cadre extérieur (l x h)
1003mm x 1003mm Surface vitrée
0.86 m2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46½ |
Modèle 2852
Cadre intérieur (l x h)
22½ » x 46½” Cadre extérieur (l x h)
25½ » x 49½” Surface vitrée
7.27 sq.ft. Modèle 2852
Cadre intérieur (l x h)
572mm x 1181mm Cadre extérieur (l x h)
648mm x 1257mm Surface vitrée
0.68 m2 |
Modèle 3652
Cadre intérieur (l x h)
30½ » x 46½” Cadre extérieur (l x h)
33½ » x 49½” Surface vitrée
9.85 sq.ft. Modèle 3652
Cadre intérieur (l x h)
775mm x 1181mm Cadre extérieur (l x h)
851mm x 1257mm Surface vitrée
0.92 m2 |
Modèle 4052
Cadre intérieur (l x h)
34½ » x 46½” Cadre extérieur (l x h)
37½ » x 49½” Surface vitrée
11.14 sq.ft. Modèle 4052
Cadre intérieur (l x h)
876mm x 1181mm Cadre extérieur (l x h)
953mm x 1257mm Surface vitrée
1.03 m2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 62½ |
Modèle 2868
Cadre intérieur (l x h)
22½ » x 62½” Cadre extérieur (l x h)
25½ » x 65½” Surface vitrée
9.77 sq.ft. Modèle 2868
Cadre intérieur (l x h)
572mm x 1588mm Cadre extérieur (l x h)
648mm x 1664mm Surface vitrée
0.91 m2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 70½ |
Modèle 2876
Cadre intérieur (l x h)
22½ » x 70½” Cadre extérieur (l x h)
25½ » x 73½” Surface vitrée
11.02 sq.ft. Modèle 2876
Cadre intérieur (l x h)
572mm x 1791mm Cadre extérieur (l x h)
648mm x 1867mm Surface vitrée
1.02 m2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 REMARQUE : Toutes les dimensions sont réversibles, c’est-à-dire que le modèle 3676 peut être commandé en version 7636. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

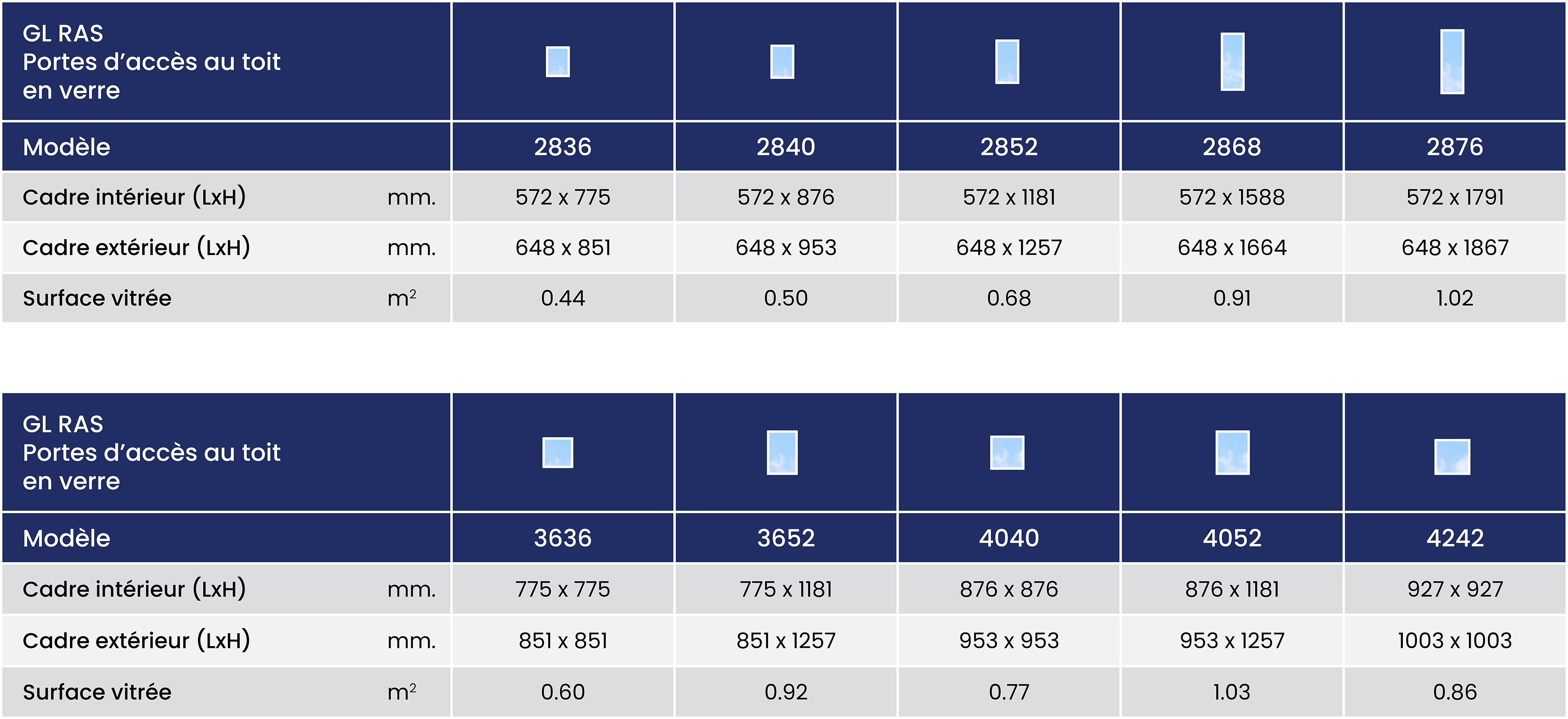

Tableau des dimensions – Récapitulatif
Pincer pour agrandir.
Informations techniques
Chaque modèle est accompagné d’un ensemble d’informations téléchargeables pour vous guider dans le choix, les caractéristiques et l’installation de notre produit. Si vous ne trouvez pas ce dont vous avez besoin, n’hésitez pas à contacter l’équipe du service client de Columbia au 604-437-3377 (sans frais : 1-888-437-5557) ou par courriel à info@columbiaskylights.com.
Le tableau des dimensions est disponible en unités impériales et métriques.
D’INSTALLATION
Téléchargez les instructions spécifiques à ce modèle ou, si vous avez besoin de plusieurs modèles, consultez la page de la Bibliothèque des instructions d’installation.
CARACTÉRISTIQUES
Pour plusieurs modèles, accédez à la page Bibliothèque des dessins et des caractéristiques.
ACCESSOIRES
IWS – Membrane de toit
POURQUOI COLUMBIA?
Découvrez pourquoi les puits de lumière Columbia ne fuient pas
Les puits de lumière fabriqués au Canada par Columbia sont conçus et fabriqués avec des matériaux et des composants innovants et de qualité supérieure, associés à plus de cinquante ans d’expérience. Nous sommes fiers d’avoir fourni plus d’un million de puits de lumière pour les toits nord-américains.
La conception du cadre de nos produits a fait ses preuves en résistant aux pires intempéries canadiennes. Le cadre en aluminium extrudé robuste, associé au châssis de montage intérieur en vinyle à barrière thermique et au système de contrôle de la condensation de Columbia, constituent une combinaison unique dans l’industrie des puits de lumière. Nous utilisons des vitrages haute performance de l’un des plus grands fabricants au monde, Cardinal Glass Industries, basé en Amérique du Nord. Nos puits de lumière combinent un cadre extérieur en aluminium extrudé durable avec une finition en peinture-émail cuite au four et un cadre intérieur en vinyle PVC robuste.
Le cadre intérieur en vinyle PVC à solin intégré de Columbia, associé à une bride en vinyle extra large, constitue un système de protection intégré contre les intempéries, en tandem avec le cadre extérieur en aluminium extrudé résistant. Notre gouttière de condensation rigide à quatre côtés a été conçue avec une largeur supplémentaire pour permettre une accumulation maximale de la condensation et un drainage efficace.
Toutes les matières premières sont fabriquées en Amérique du Nord par des fournisseurs avec lesquels nous travaillons depuis des décennies.
Un nouvel entrepôt de distribution à Mississauga, pour mieux servir l’Ontario, le Québec et les Maritimes
Nous avons déménagé notre entrepôt de distribution de l’Est dans une toute nouvelle installation construite à Mississauga, en Ontario. Le nouvel entrepôt de distribution de Columbia est plus grand et capable de stocker une gamme complète de produits Columbia, Slimlite et FAKRO prêts à livrer.
L’entrepôt nous permet de desservir l’Est du Canada avec une plus grande efficacité et des délais de livraison réduits.
Vous pourriez aussi être intéressé par…

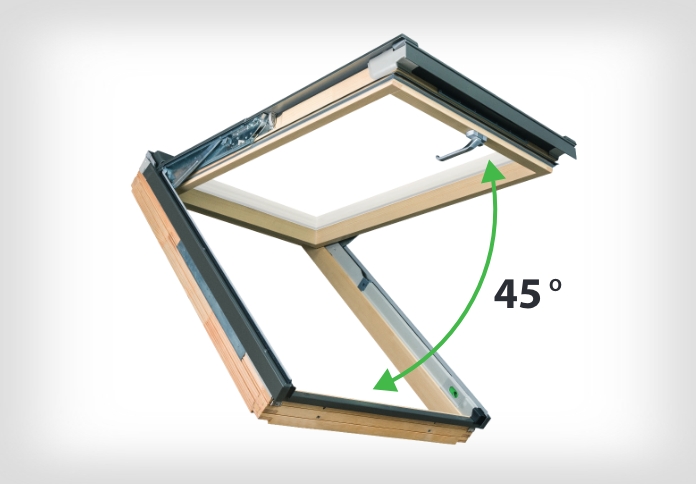

FAKRO FPP-V Preselect Max – Fenêtre Pivotante À Ouverture Supérieure Avec Cadre Intégré
La fenêtre pivotante à ouverture supérieureFPP-V preSelect MAX est notre dernière innovation, permettant à la fenêtre de s’ouvrir par le haut et par le centre.
En savoir plus

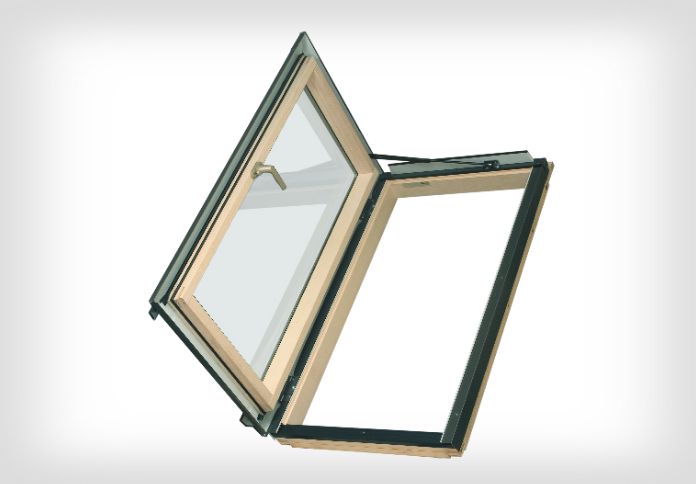

FAKRO FWU – Fenêtre d’accès au toit avec cadre intégré
