Lucarne de ventilation facilement accessible

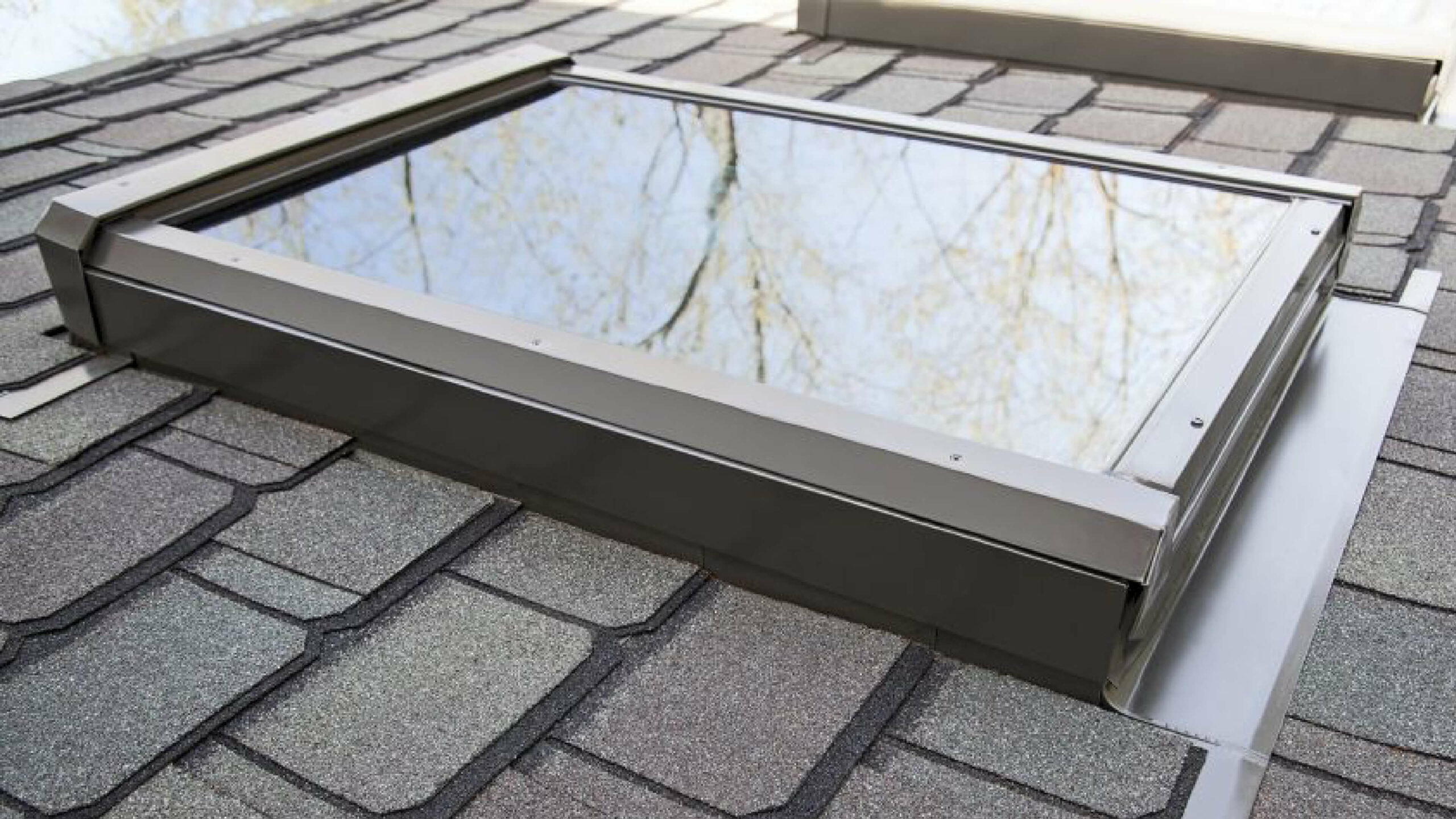

FV – Puits De Lumière Avec Cadre Intégré à Ouverture Manuelle.
Fv – Puits De Lumière Avec Cadre Intégré à Ouverture Manuelle

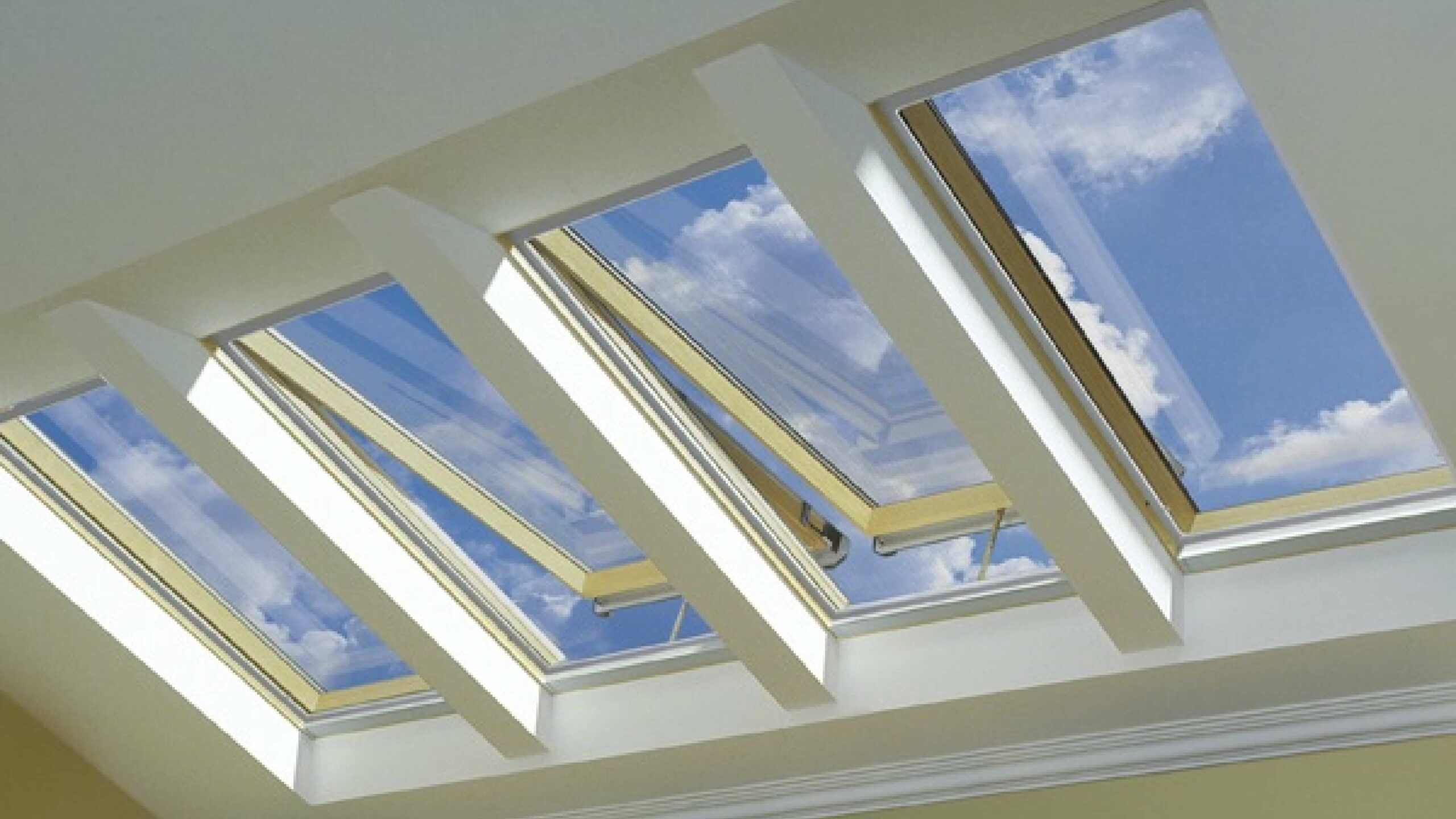

- En transformant magnifiquement n’importe quelle pièce à l’étage, les puits de lumière à ouverture manuelle FV avec cadre intégré procurent la chaleur de la lumière naturelle et les bienfaits de la circulation d’air frais sur la santé.
- Le FV est recommandé pour une installation où les puits de lumière seront assez faciles à atteindre et s’ouvrent avec une manivelle ou une tige de commande.
- Le FV est la référence en puits de lumière ouvrant depuis des années, fabriqué selon les normes les plus élevées en Europe, avec l’élégance du bois massif laqué en usine.
Le puits de lumière monté sur le toit FAKRO Premium est assorti d’une garantie de 20 ans contre les défaillances du verre scellé, de 10 ans sur les pièces et de 5 ans sur les stores et les commandes.
CARACTÉRISTIQUES
- Certifié ENERGY STAR® avec utilisation de solin Thermo.
- Convient pour les pentes de toit comprises entre 15 et 85 degrés.
- Triple revêtement avancé à faible émissivité avec vitrage réfléchissant la chaleur de qualité supérieure.
- Le joint d’espacement chaud augmente la résistance à la condensation.
- Système de joint interne pour collecter et évacuer toute condensation vers l’extérieur.
- Joint périphérique sous le cadre.
- Doubles joints entre le cadre et le battant.
- Ouverture à l’aide d’une manivelle ou d’une tige de commande. La manivelle est incluse avec le puits de lumière.
- Moustiquaire standard. Construction en bois naturel massif, offrant une performance thermique supérieure ainsi qu’une belle esthétique.
- Des stores occultants (SRF-MV) ou filtrants (SRP-MV) sont disponibles.
- La conception à profil discret s’harmonise avec le style de votre toiture.
- Système d’installation simple et « sans support ».
- Cadre en aluminium enduit de peinture polyester résistante aux UV pour une durée utile prolongée.
- Remarque : Pour que la garantie soit valable, les puits de lumière FAKRO doivent être installés avec un ensemble de solins FAKRO.
Points forts du FV – Puits de lumière à ventilation manuelle monté sur le toit

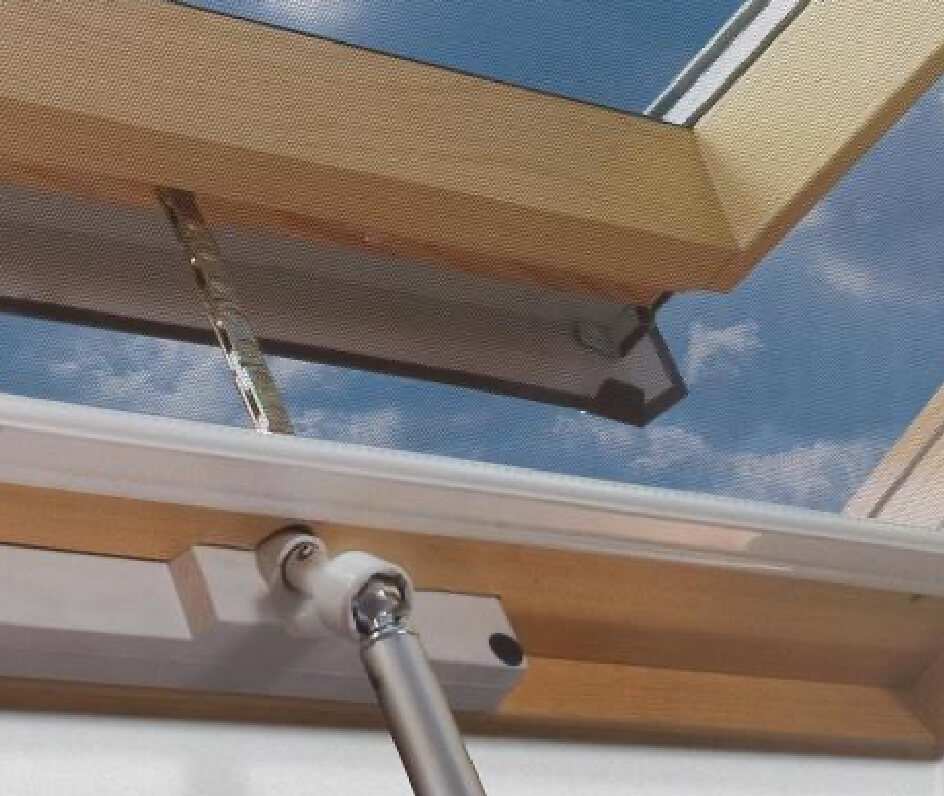

Fonctionnement Manuel Facile à Utiliser
- Pour des installations faciles à atteindre, l’actionnement manuel des puits de lumière FV avec la manivelle SZK fournie est fluide et rapide.
- La tige de commande télescopique SZS se compose de deux parties faciles à ajuster, permettant une ouverture et une fermeture sans effort de vos puits de lumière difficiles à atteindre.
- La tige de commande est disponible en deux dimensions, 4 à 6 pi et 6 à 10 pi. À l’extrémité de la perche se trouve un connecteur en forme de boule métallique robuste pour actionner le mécanisme d’ouverture manuelle des puits de lumière FV et des stores.

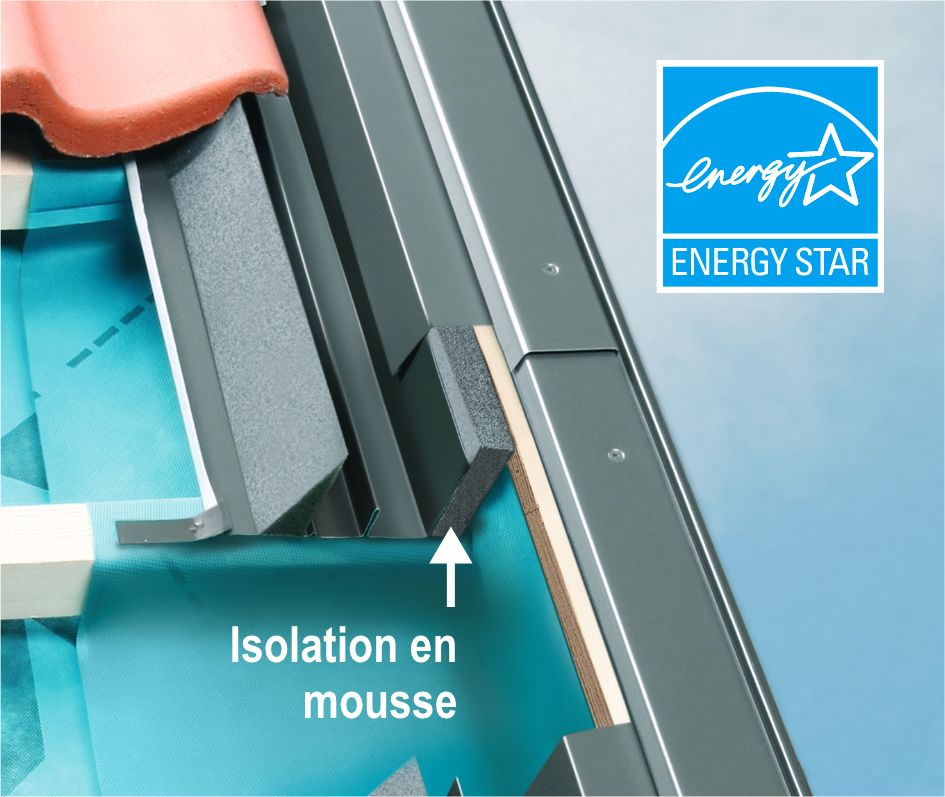

Certifié ENERGY STAR® Avec Utilisation De Solin Thermo.
- Les puits de lumière utilisés en conjonction avec le système d’étanchéité FAKRO Thermo sont certifiés ENERGY STAR®.
- Le capot thermique haute performance en option augmente la valeur R du puits de lumière jusqu’à 10%.
- Les capots thermiques EL-T Thermo et ELA-T Thermo sont de nouveaux produits dans la gamme FAKRO, offrant une intégration supérieure avec un toit isolé. Ces capots contribuent à éliminer les « zones froides » qui surviennent parfois entre le toit et le puits de lumière, provoquant de la condensation sur la cloison intérieure en plaques de plâtre.

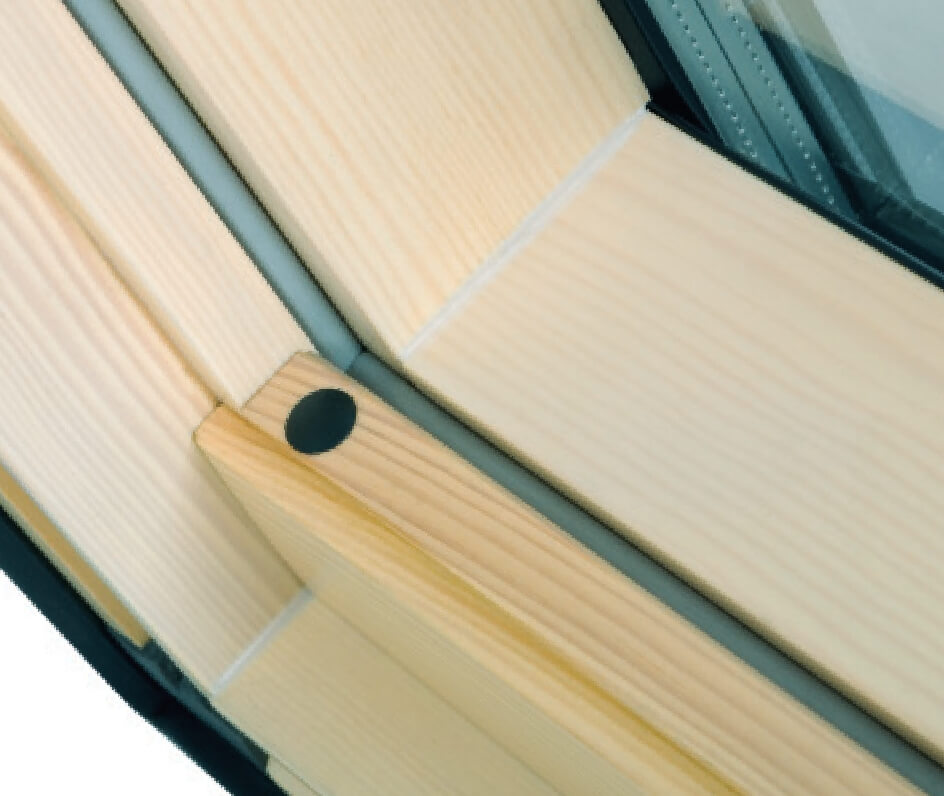

Qualité Européenne De Classe Mondiale
- Les produits FAKRO sont réputés dans le monde entier pour leur conception et leur qualité de fabrication européenne exceptionnelles.
- Les puits de lumière et fenêtres de toit FAKRO sont dotés de cadres en bois épais faits de pin à grain fin sélectionné, séché et traité. Laqués en usine avant l’assemblage final.
- Garantie de 20 ans contre toute défaillance de l’unité étanchéifiée.

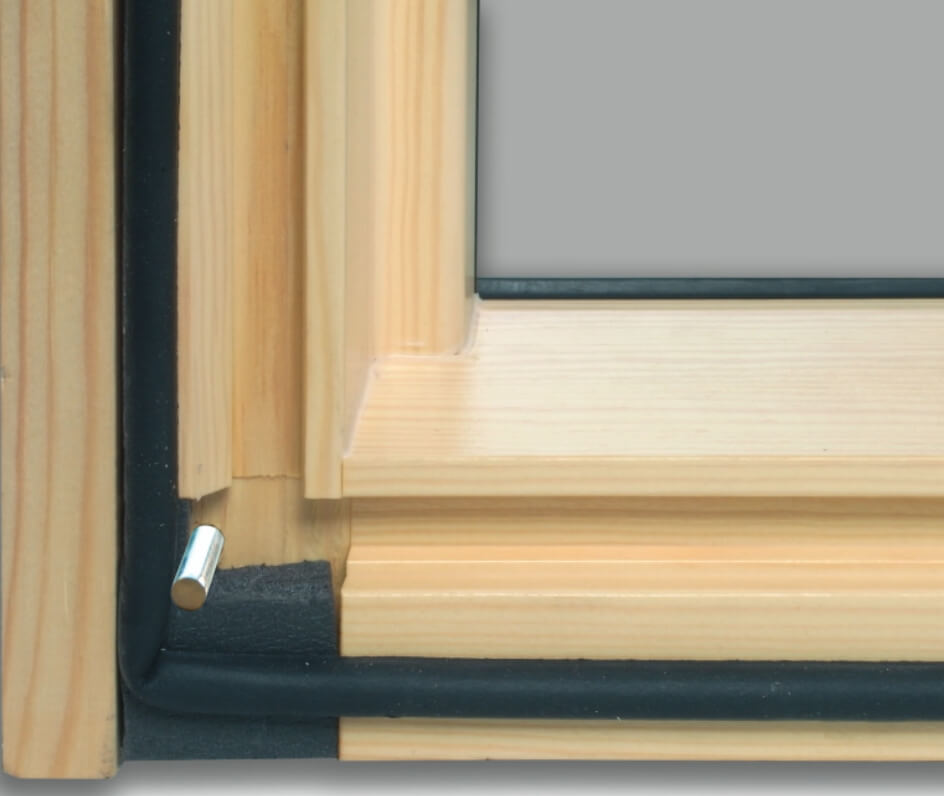

Le Système De Joint Empêche La Pénétration De L’air Et De L’eau
- Double joint entre le cadre et le battant pour éviter toute fuite d’air.
- Un joint périphérique situé sous le cadre garantit une étanchéité à l’eau et à l’air sur la structure du toit.
L’installation Par Une Seule Personne Permet D’économiser Du Temps Pour Votre Couvreur, Et De L’argent Pour Vous
- Des épingles métalliques maintiennent le puits de lumière en place pendant l’installation. L’élimination des glissements du puits de lumière permet une installation par une seule personne.
- 4 à 6 vis percées dans le cadre pour fixer le puits de lumière au toit. Idéal pour les nouvelles constructions et les rénovations.
- Un gabarit spécifique au modèle de puits de lumière est fourni pour un marquage simple et rapide de l’ouverture brute.
Améliorez Vos Puits De Lumière Avec Des Stores Occultants Ou Filtrants
- Les stores occultants peuvent bloquer complètement la lumière du soleil.
- Les stores filtrants laissent entrer une quantité réduite de lumière, pour adoucir l’ambiance dans votre pièce
- Conçu pour compléter n’importe quel intérieur – choisissez parmi une large gamme de couleurs de tissus.
- Disponible en versions manuelle, électrique ou solaire.

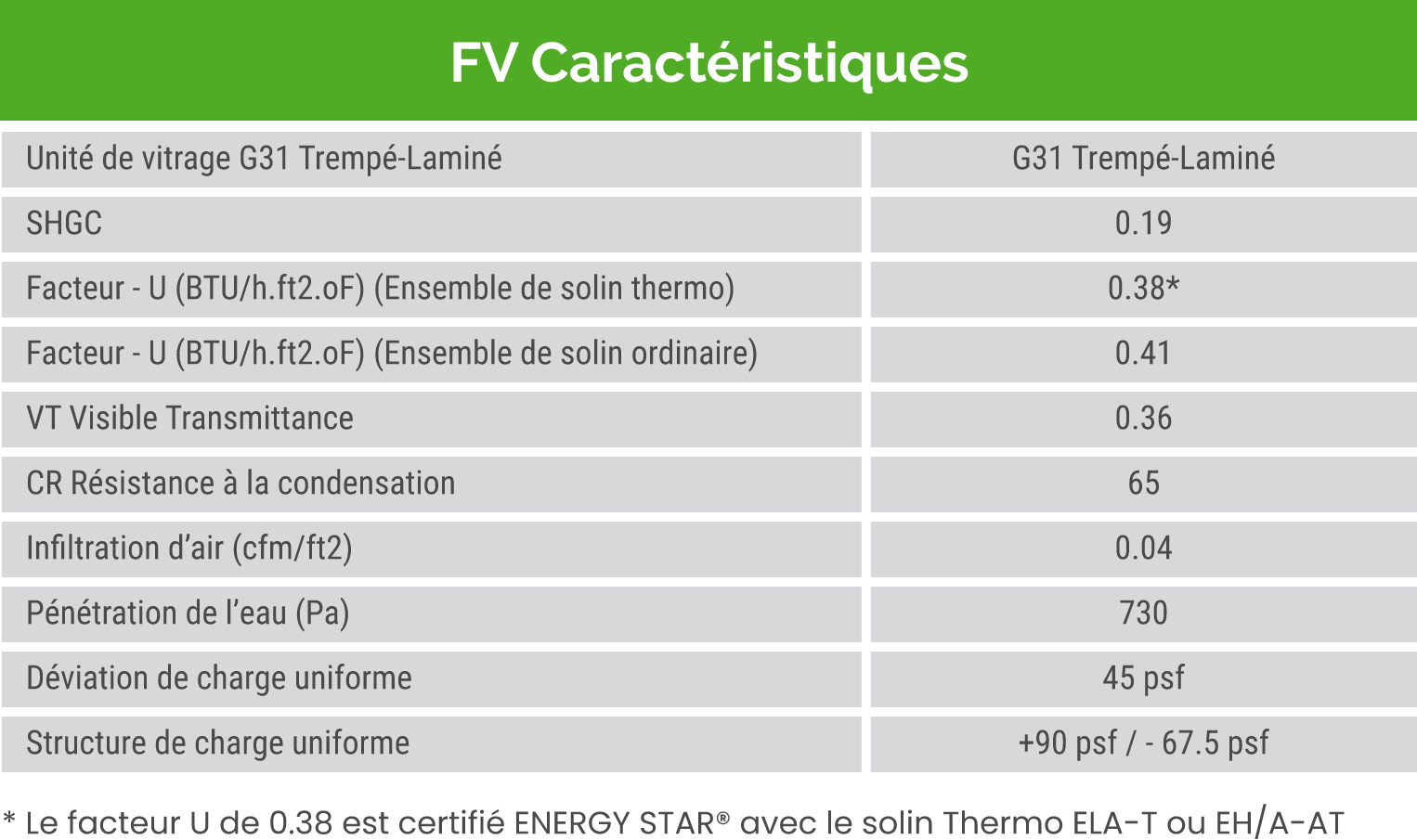

L’unité vitrée Premium G31 de FAKRO et ses spécifications
LES CARACTÉRISTIQUES DU VERRE FEUILLETÉ DE FAKRO
FAKRO propose du verre feuilleté sur tous ses puits de lumière et fenêtres de toit. FAKRO utilise plusieurs configurations de vitrage différentes en fonction des exigences du puits de lumière ou de la fenêtre de toit. Cela inclut le double vitrage, le triple vitrage et maintenant le premier quadruple vitrage au Canada. Le verre feuilleté présente de nombreux avantages.
Réduction sonore supérieure
Réduit les effets du bruit jusqu’à 30 % par rapport au double vitrage standard, et jusqu’à 50 % de moins qu’un puits de lumière en plastique. Laissez entrer la lumière naturelle sans les bruits supplémentaires, dus par exemple à circulation routière ou aérienne.
Plus de sécurité
Le verre feuilleté est plus difficile à briser et à pénétrer. Dès lors, si vous êtes préoccupé par la sécurité, cela vaut la peine d’y réfléchir. La couche intermédiaire en vinyle maintient le verre en cas de bris.
Meilleure protection UV de sa catégorie
Le verre feuilleté laisse entrer la lumière, mais protège votre maison des rayons UV. Le choix idéal pour éviter la décoloration de vos sols, meubles et œuvres d’art.
Plus de sécurité
Le verre feuilleté offre plus de sécurité. Même lorsqu’il est cassé, il ne se disperse pas, car les deux couches intérieures de verre sont collées à une fine membrane en plastique.
De nombreux codes du bâtiment exigent du verre feuilleté pour les endroits difficilement accessibles.

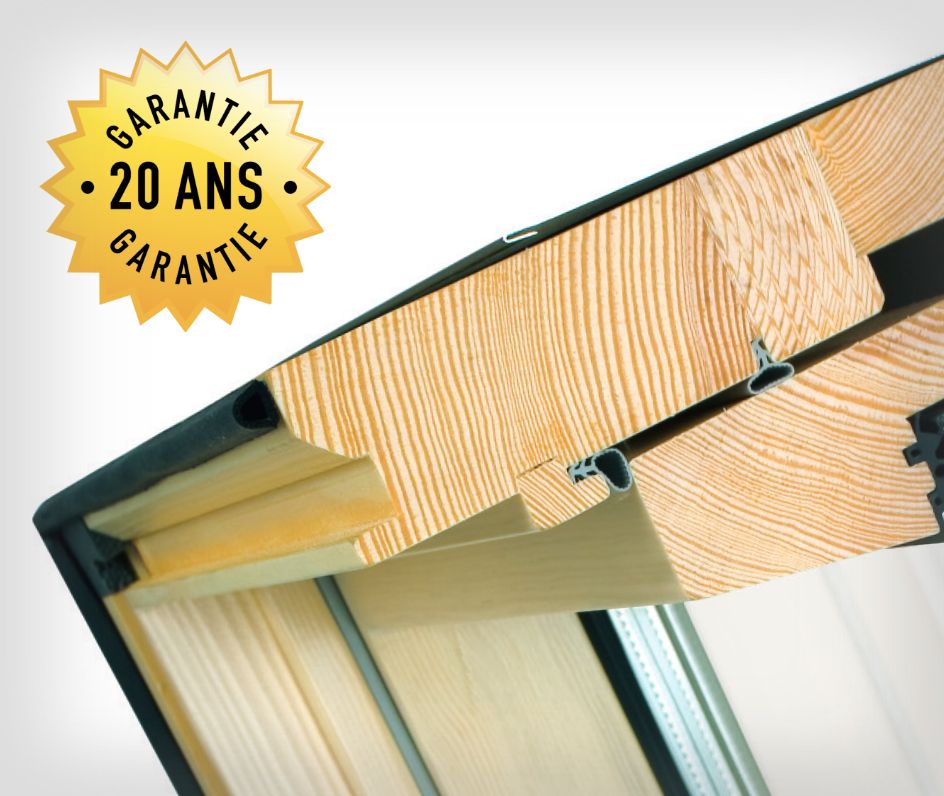

Cadres en bois haut de gamme de FAKRO
Les puits de lumière de FAKRO sont fabriqués avec des cadres en bois massif traités sous pression très épais, jusqu’à :

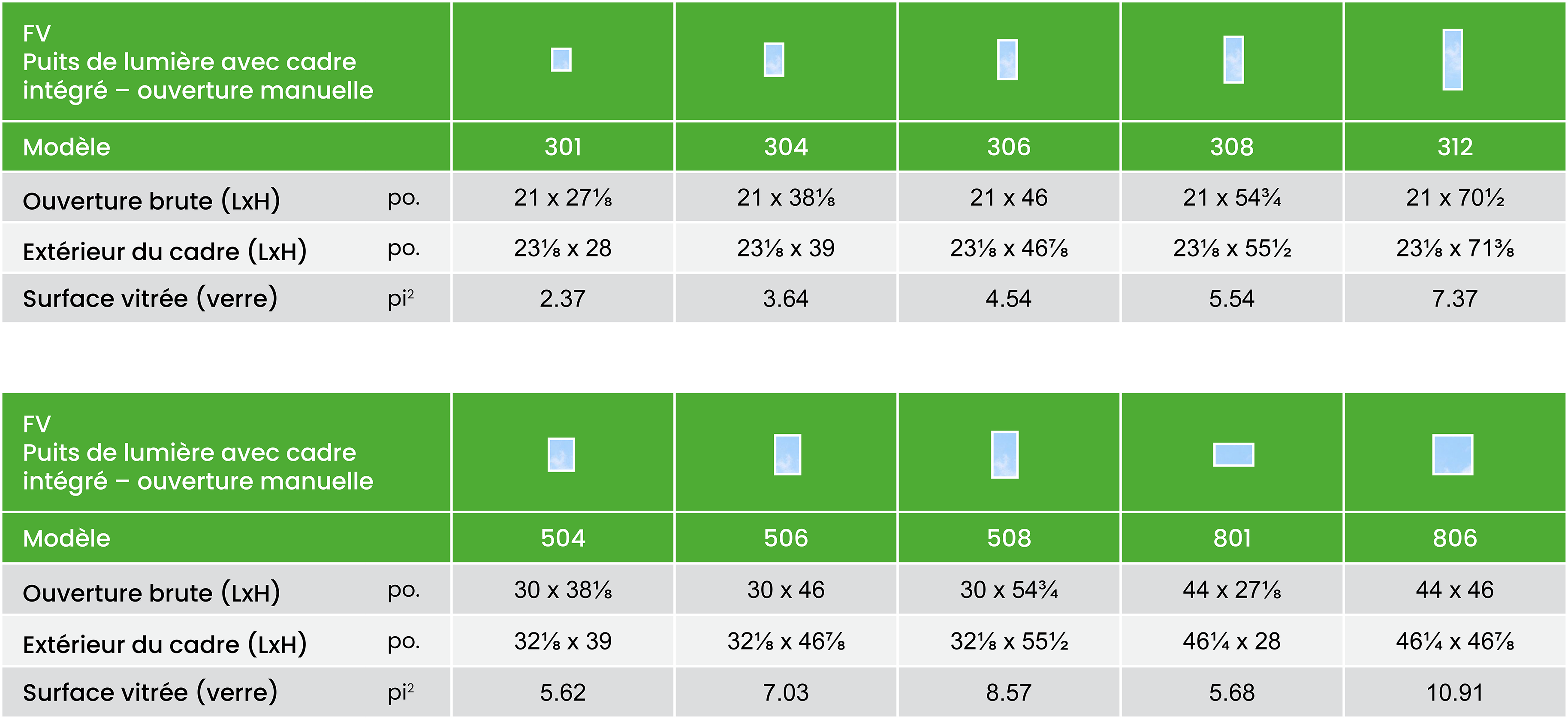

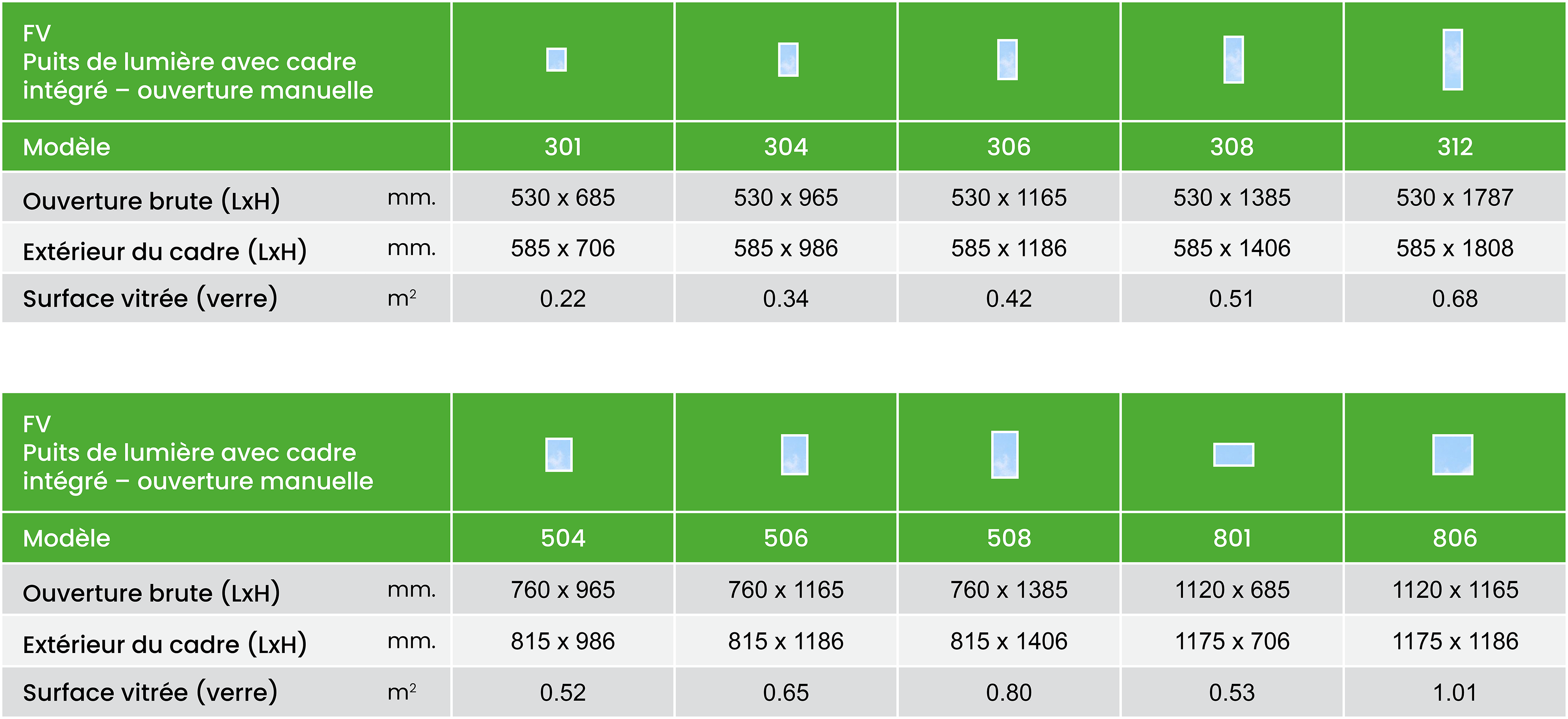

Tailles pour FVS – Puits de lumière à ventilation solaire monté sur le toit
| Ouverture brute | 21 | 30 | 44 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 27⅛ |
Modèle 301
Ouverture brute (l x h)
21″ x 27⅛” Extérieur du cadre (l x h)
23⅛ » x 28” Surface vitrée
2.37 sq.ft. Modèle 301
Ouverture brute (l x h)
530mm x 685mm Extérieur du cadre (l x h)
585mm x 706mm Surface vitrée
0.22 m2 |
Modèle 801
Ouverture brute (l x h)
44″ x 27⅛” Extérieur du cadre (l x h)
46¼ » x 28” Surface vitrée
5.68 sq.ft. Modèle 801
Ouverture brute (l x h)
1120mm x 685mm Extérieur du cadre (l x h)
1175mm x 706mm Surface vitrée
0.53 m2 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38⅛ |
Modèle 304
Ouverture brute (l x h)
21″ x 38⅛” Extérieur du cadre (l x h)
23⅛ » x 39” Surface vitrée
3.64 sq.ft. Modèle 304
Ouverture brute (l x h)
530mm x 965mm Extérieur du cadre (l x h)
585mm x 986mm Surface vitrée
0.34 m2 |
Modèle 504
Ouverture brute (l x h)
30″ x 38⅛” Extérieur du cadre (l x h)
32⅛ » x 39” Surface vitrée
5.62 sq.ft. Modèle 504
Ouverture brute (l x h)
760mm x 965mm Extérieur du cadre (l x h)
815mm x 986mm Surface vitrée
0.52 m2 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 |
Modèle 306
Ouverture brute (l x h)
21″ x 46” Extérieur du cadre (l x h)
23⅛ » x 46⅞” Surface vitrée
4.54 sq.ft. Modèle 306
Ouverture brute (l x h)
530mm x 1165mm Extérieur du cadre (l x h)
585mm x 1186mm Surface vitrée
0.42 m2 |
Modèle 506
Ouverture brute (l x h)
30″ x 46” Extérieur du cadre (l x h)
32⅛ » x 46⅞” Surface vitrée
7.03 sq.ft. Modèle 506
Ouverture brute (l x h)
760mm x 1165mm Extérieur du cadre (l x h)
815mm x 1186mm Surface vitrée
0.65 m2 |
Modèle 806
Ouverture brute (l x h)
44″ x 46” Extérieur du cadre (l x h)
46¼ » x 46⅞” Surface vitrée
10.91 sq.ft. Modèle 806
Ouverture brute (l x h)
1120mm x 1165mm Extérieur du cadre (l x h)
1175mm x 1186mm Surface vitrée
1.01 m2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 54¾ |
Modèle 308
Ouverture brute (l x h)
21″ x 54¾” Extérieur du cadre (l x h)
23⅛ » x 55½” Surface vitrée
5.54 sq.ft. Modèle 308
Ouverture brute (l x h)
530mm x 1385mm Extérieur du cadre (l x h)
585mm x 1406mm Surface vitrée
0.51 m2 |
Modèle 508
Ouverture brute (l x h)
30″ x 54¾” Extérieur du cadre (l x h)
32⅛ » x 55½” Surface vitrée
8.57 sq.ft. Modèle 508
Ouverture brute (l x h)
760mm x 1385mm Extérieur du cadre (l x h)
815mm x 1406mm Surface vitrée
0.8 m2 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 70½ |
Modèle 312
Ouverture brute (l x h)
21″ x 70½” Extérieur du cadre (l x h)
23⅛ » x 71⅜” Surface vitrée
7.37 sq.ft. Modèle 312
Ouverture brute (l x h)
530mm x 1787mm Extérieur du cadre (l x h)
585mm x 1808mm Surface vitrée
0.68 m2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Informations techniques
Chaque modèle est accompagné d’un ensemble d’informations téléchargeables pour vous guider dans le choix, les caractéristiques et l’installation de notre produit. Si vous ne trouvez pas ce dont vous avez besoin, n’hésitez pas à contacter l’équipe du service client de Columbia au 604-437-3377 (sans frais : 1-888-437-5557) ou par courriel à info@columbiaskylights.com.
TÉLÉCHARGER LE TABLEAU DES DIMENSIONS
Téléchargez une version PDF du tableau des dimensions pour ce modèle comme référence.
Le tableau des dimensions est en unités impériales et métriques.
Le tableau des dimensions est en unités impériales et métriques.
INSTRUCTIONS
D’INSTALLATION
D’INSTALLATION
Suivez les instructions d’installation de FAKRO pour garantir une installation réussie.
Téléchargez les instructions spécifiques à ce modèle ou, si vous avez besoin de plusieurs modèles, consultez la page de la Bibliothèque des instructions d’installation.
Téléchargez les instructions spécifiques à ce modèle ou, si vous avez besoin de plusieurs modèles, consultez la page de la Bibliothèque des instructions d’installation.
DESSINS ET
CARACTÉRISTIQUES
CARACTÉRISTIQUES
Téléchargez un dessin 3D (fichier CAO .dwg), un modèle BIM (.rfa) et des coupes transversales au format .dwg et PDF.
Caractéristiques du produit sous forme de document Word ou PDF.
Pour plusieurs modèles, accédez à la page Bibliothèque des dessins et des caractéristiques.
Caractéristiques du produit sous forme de document Word ou PDF.
Pour plusieurs modèles, accédez à la page Bibliothèque des dessins et des caractéristiques.
SYSTÈMES DE SOLINS HAUTE PERFORMANCE
FAKRO fabrique une série de systèmes de solins exceptionnels adaptés aux besoins de ses produits.
Comprenant des solins thermiques écoénergétiques.
Comprenant des solins thermiques écoénergétiques.
FILTRE DE LUMIÈRE ET STORES OCCULTANTS
FAKRO produit une vaste gamme de filtres de lumière et de stores occultants de haute qualité dans une gamme de tissus et de couleurs de créateurs.
Conçu pour compléter la vision de votre architecte d’intérieur.
Conçu pour compléter la vision de votre architecte d’intérieur.
Vous pourriez aussi être intéressé par…
Columbia GL OCM – Puits de lumière en verre à ventilation manuelle, monté sur cadre
Rafraîchissez votre maison avec le puits de lumière à ventilation manuelle à montage sur cadre de Columbia. Profitez des avantages combinés de la lumière naturelle et de la ventilation par…
En savoir plus
FAKRO FVS – Puits De Lumière Avec Cadre Intégré à Ouverture Solaire
Les puits de lumière avec cadre intégré à énergie solaire sont la solution idéale pour les applications hors de portée, où en plus de la lumière naturelle, vous pouvez profiter…
En savoir plus

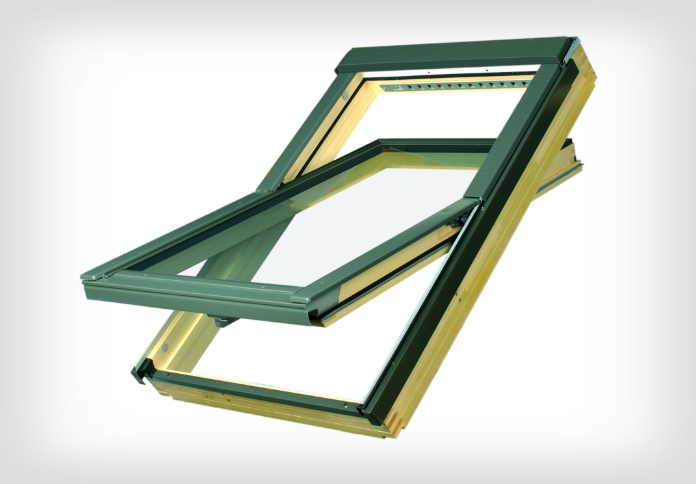

FAKRO FTP-V – fenêtre de toit pivotante avec cadre intégré
