FTP-V – fenêtre de toit pivotante avec cadre intégré.
FTP-V – fenêtre de toit pivotante avec cadre intégré
- La fenêtre de toit pivotante à ouverture centrale FTP-V est le modèle de fenêtre de toit de FAKRO le plus vendu en Europe.
- Le pivot central, d’une conception innovante, permet au battant de s’ouvrir dans plusieurs positions, augmentant ainsi la quantité d’air frais circulant dans la pièce. Il est possible de faire pivoter le battant à 180 degrés et de le verrouiller afin de pouvoir facilement nettoyer la vitre extérieure de façon sécuritaire.
- Bénéficiez d’une circulation d’air améliorée, même lorsque la fenêtre est fermée, grâce à l’entrée d’air automatique V40P située sur le haut du cadre de la fenêtre. Lorsqu’elle est ouverte, l’entrée ajuste automatiquement la taille du canal de circulation d’air pour fournir une quantité optimale d’air dans la pièce, garantissant un environnement sain et des économies d’énergie.
Le puits de lumière haut de gamme de FAKRO avec cadre intégré est couvert par une garantie de 20 ans en cas de défaillance de l’unité. 10 ans sur les pièces, et 5 ans sur les stores et les commandes.
CARACTÉRISTIQUES
- La fenêtre est à double vitrage en standard et utilise une construction à cavité simple avec économie d’énergie. Chaque élément vitré atteint un facteur-U de 0,19 BTU/h pi² °F.
- Fabriqué en bois de pin européen de haute qualité débité sur mailles, imprégné et fini avec deux couches de laque acrylique.
- Poignée située sur la partie inférieure du battant pour une utilisation facile.
- Possibilité de deux positions d’ouverture, permettant une meilleure circulation de l’air. Convient aux pentes de toit comprises entre 15 et 85 degrés.
- Système de joint interne pour collecter et évacuer toute condensation.
- Verre écoénergétique P2 à faible émissivité avec argon, vitrage trempé/feuilleté.
- Solin et membrane de toit vendus séparément.
- Comprend une entrée d’air automatique V40P, assurant le renouvellement optimal de l’air dans la pièce.
- Des versions solaires ou électriques filaires Z-Wave sont disponibles sur commande spéciale.
- La conception à profil discret s’harmonise avec le style de votre toiture.
- Cadre en aluminium enduit de peinture polyester résistante aux UV pour une durée utile prolongée.
- Des stores occultants (ARF) ou filtrants (ARP) sont disponibles. Des moustiquaires (AMS) sont disponibles.
- Remarque : Pour que la garantie soit valable, les puits de lumière FAKRO doivent être installés avec un ensemble de solins FAKRO.
- Une option P5 (triple vitrage) est également disponible sur commande spéciale.
Points forts du FTP-V – FENÊTRE DE TOIT PIVOTANTE AVEC CADRE INTÉGRÉ
Pivote Pour Un Nettoyage Facile
- En plus de favoriser la circulation d’air frais et sain dans votre maison, le FTP-V vous offre la possibilité de faire pivoter la fenêtre à 180°, facilitant ainsi le nettoyage.
- Les charnières montées au centre sont préinstallées et conçues pour assurer un fonctionnement fluide tout au long de leur durée de vie.
- Une technologie éprouvée. Grâce à sa polyvalence, FTP-V est la fenêtre de toit FAKRO la plus prisée vendue en Europe.

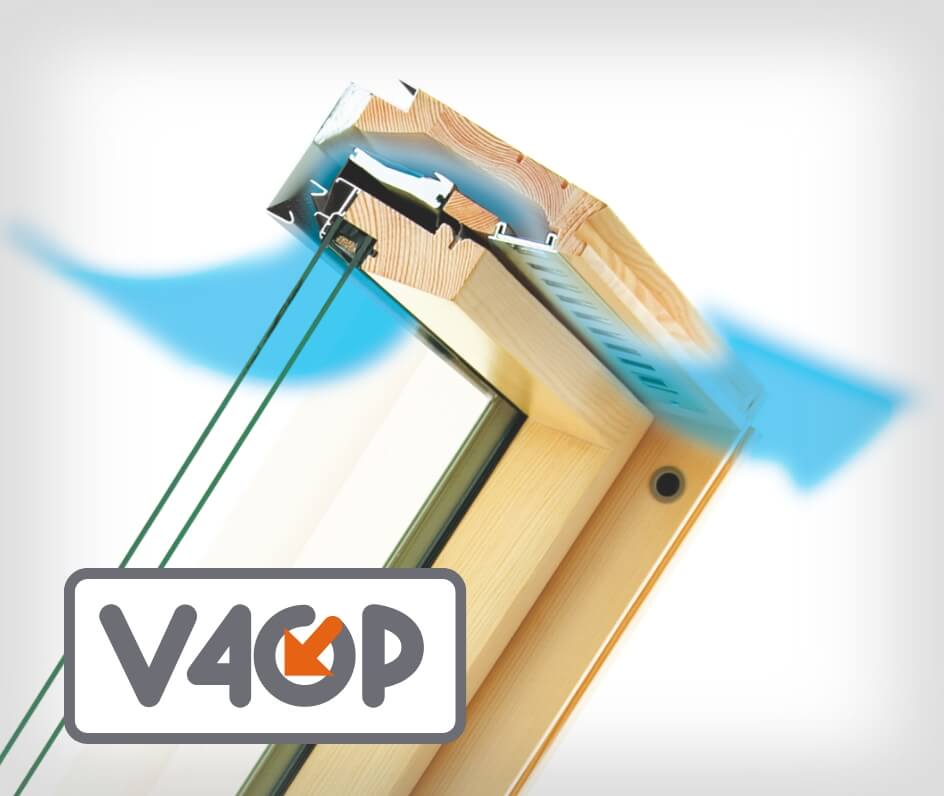

Entrée D’air Automatique V40P
- Créez automatiquement une atmosphère intérieure plus saine. Notre système d’entrée d’air innovant V40P utilise un évent semi-automatique activé par les variations de pression du vent, pour ajuster en permanence les niveaux de circulation d’air frais.
- En hiver, le débit d’air extérieur est limité pour protéger la pièce contre les pertes d’énergie et de chaleur.
- La conception de l’entrée d’air offre une excellente isolation thermique et acoustique, ainsi qu’une filtration de l’air exceptionnelle qui empêche la poussière de pénétrer dans la pièce.

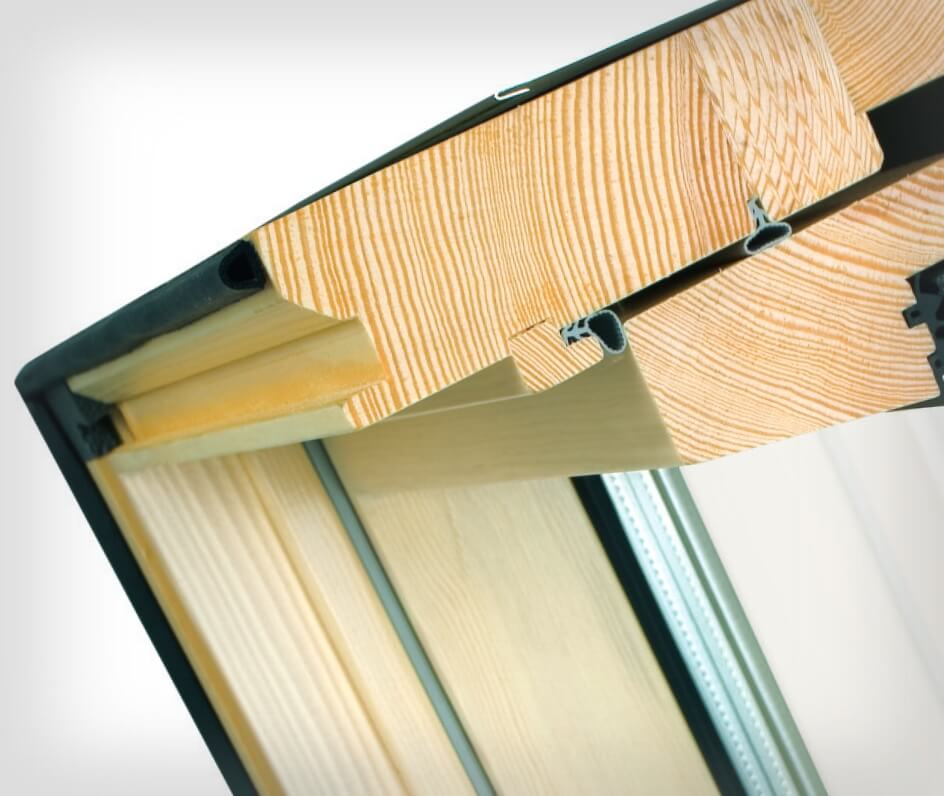

Qualité Européenne De Classe Mondiale
- Les produits FAKRO sont réputés dans le monde entier pour leur design européen exceptionnel et leur qualité de fabrication.
- Les fenêtres de toit et les lucarnes FAKRO sont dotées de cadres en bois épais en pin à grain étroit, sélectionnés, séchés et traités sous vide. Laqués en usine avant l’assemblage final.
- Garantie de 20 ans contre les défauts d’étanchéité de l’unité.

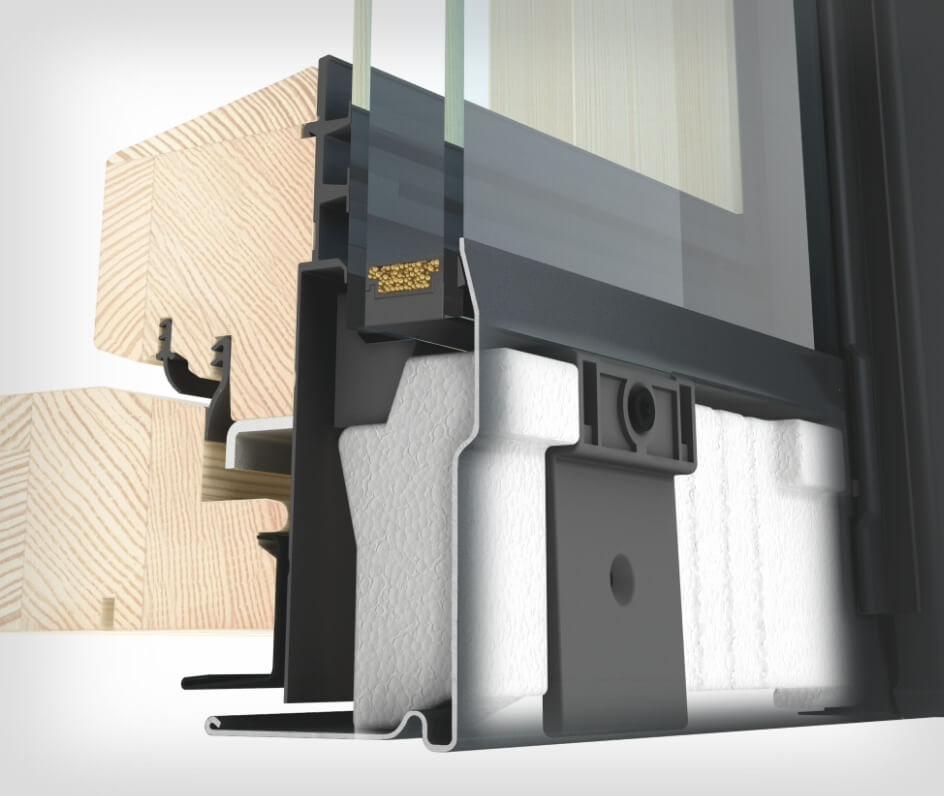

Technologie ThermoPro
- Cette technologie d’isolation de pointe améliore considérablement l’efficacité énergétique du puits de lumière en intégrant les dernières avancées en matière d’isolation thermique. Elle protège le cadre en bois épais et réduit le transfert d’air froid.
- Les coins inférieurs du cadre sont pourvus de canaux de drainage afin de permettre l’évacuation de l’eau résultant de toute condensation éventuelle. Les profilés en bois de la fenêtre sont moins exposés à l’humidité, ce qui renforce leur durabilité.

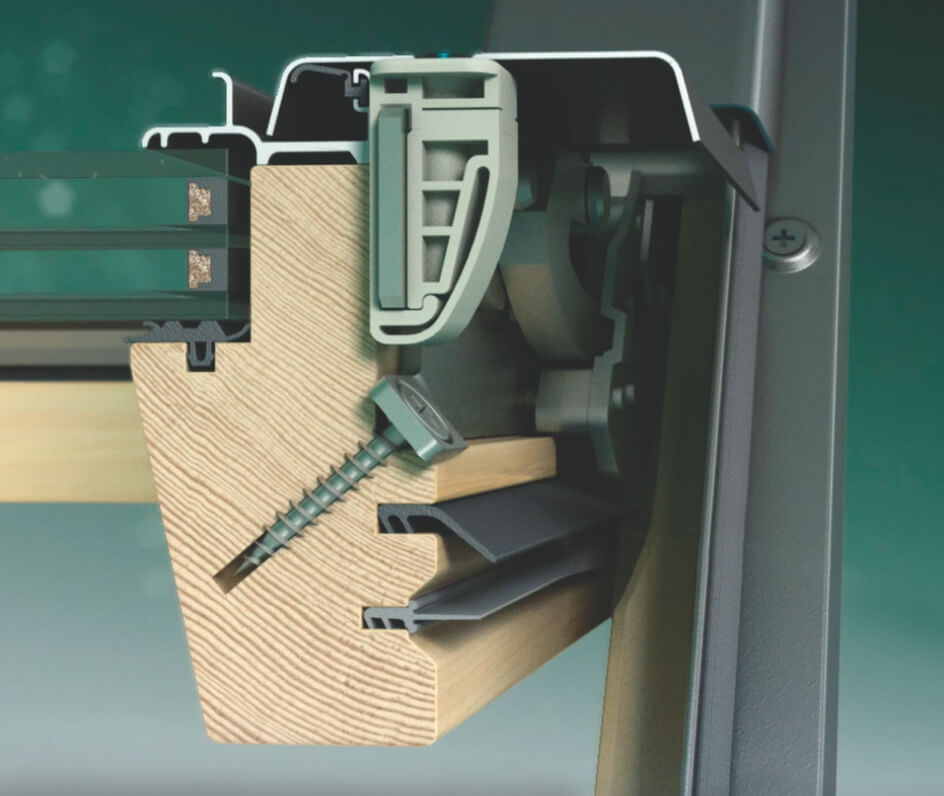

Système TopSafe
- Soyez tranquille, le système antieffraction TopSafe éprouvé renforce la sécurité en rendant la fenêtre extrêmement difficile à forcer.
- Le cadre est vissé et verrouillé en place à plusieurs endroits, offrant une sécurité, une sûreté et une résistance accrues contre les effractions.
Améliorez Vos Fenêtres De Toit Avec Des Stores Occultants Et Filtrants à La Lumière
- Les stores occultants peuvent bloquer complètement le soleil.
- Les stores filtrants laissent entrer une quantité réduite de lumière, adoucissant l’ambiance de votre pièce.
- Conçus pour compléter n’importe quelle pièce – un large choix de tissus.
- Disponibles en versions manuelle, électrique ou solaire.
Unité de vitrage Premium P2 de FAKRO et spécifications
P5 (Triple Vitrage) FTP-V également disponible sur commande spéciale. Appelez pour plus d’informations.
Testé conformément à la norme européenne EN-14351 pour les fenêtres et les portes.
LES CARACTÉRISTIQUES DU VERRE FEUILLETÉ DE FAKRO
FAKRO propose du verre feuilleté sur tous ses puits de lumière et fenêtres de toit. FAKRO utilise plusieurs configurations de vitrage différentes en fonction des exigences du puits de lumière ou de la fenêtre de toit. Cela inclut le double vitrage, le triple vitrage et maintenant le premier quadruple vitrage au Canada. Le verre feuilleté présente de nombreux avantages.
Réduction sonore supérieure
Réduit les effets du bruit jusqu’à 30 % par rapport au double vitrage standard, et jusqu’à 50 % de moins qu’un puits de lumière en plastique. Laissez entrer la lumière naturelle sans les bruits supplémentaires, dus par exemple à circulation routière ou aérienne.
Plus de sécurité
Le verre feuilleté est plus difficile à briser et à pénétrer. Dès lors, si vous êtes préoccupé par la sécurité, cela vaut la peine d’y réfléchir. La couche intermédiaire en vinyle maintient le verre en cas de bris.
Meilleure protection UV de sa catégorie
Le verre feuilleté laisse entrer la lumière, mais protège votre maison des rayons UV. Le choix idéal pour éviter la décoloration de vos sols, meubles et œuvres d’art.
Plus de sécurité
Le verre feuilleté offre plus de sécurité. Même lorsqu’il est cassé, il ne se disperse pas, car les deux couches intérieures de verre sont collées à une fine membrane en plastique.
De nombreux codes du bâtiment exigent du verre feuilleté pour les endroits difficilement accessibles.
Cadres en bois haut de gamme de FAKRO
Les puits de lumière de FAKRO sont fabriqués avec des cadres en bois massif traités sous pression très épais, jusqu’à :
Tailles pour la fenêtre pivotante FTP-V montée sur le toit
| Ouverture brute | 22 | 26¼ | 31 | 37¼ | 45¼ | 53 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 39 |
Modèle 02
Ouverture brute (l x h)
22″ x 39” Extérieur du cadre (l x h)
21½ » x 38⅝” Surface vitrée
4.41 sq.ft. Modèle 02
Ouverture brute (l x h)
559mm x 991mm Extérieur du cadre (l x h)
547mm x 980mm Surface vitrée
0.41 m2 |
Modèle 03
Ouverture brute (l x h)
26¼ » x 39” Extérieur du cadre (l x h)
25⅞ » x 38⅝” Surface vitrée
5.49 sq.ft. Modèle 03
Ouverture brute (l x h)
667mm x 991mm Extérieur du cadre (l x h)
657mm x 980mm Surface vitrée
0.51 m2 |
Modèle 05
Ouverture brute (l x h)
31″ x 39” Extérieur du cadre (l x h)
30¼ » x 38⅝” Surface vitrée
6.67 sq.ft. Modèle 05
Ouverture brute (l x h)
787mm x 991mm Extérieur du cadre (l x h)
777mm x 980mm Surface vitrée
0.62 m2 |
Modèle 12
Ouverture brute (l x h)
53″ x 39” Extérieur du cadre (l x h)
52⅝ » x 38⅝” Surface vitrée
12.06 sq.ft. Modèle 12
Ouverture brute (l x h)
1346mm x 991mm Extérieur du cadre (l x h)
1337mm x 980mm Surface vitrée
1.12 m2 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46⅞ |
Modèle 16
Ouverture brute (l x h)
22″ x 46⅞” Extérieur du cadre (l x h)
21½ » x 46½” Surface vitrée
5.38 sq.ft. Modèle 16
Ouverture brute (l x h)
559mm x 1191mm Extérieur du cadre (l x h)
547mm x 1180mm Surface vitrée
0.50 m2 |
Modèle 04
Ouverture brute (l x h)
26¼ » x 46⅞” Extérieur du cadre (l x h)
25⅞ » x 46½” Surface vitrée
6.67 sq.ft. Modèle 04
Ouverture brute (l x h)
667mm x 1191mm Extérieur du cadre (l x h)
657mm x 1180mm Surface vitrée
0.62 m2 |
Modèle 06
Ouverture brute (l x h)
31″ x 46⅞” Extérieur du cadre (l x h)
30¼ » x 46½” Surface vitrée
8.07 sq.ft. Modèle 06
Ouverture brute (l x h)
787mm x 1191mm Extérieur du cadre (l x h)
777mm x 1180mm Surface vitrée
0.75 m2 |
Modèle 08
Ouverture brute (l x h)
37¼ » x 46⅞” Extérieur du cadre (l x h)
36⅞ » x 46½” Surface vitrée
8.07 sq.ft. Modèle 08
Ouverture brute (l x h)
946mm x 1191mm Extérieur du cadre (l x h)
937mm x 1180mm Surface vitrée
0.75 m2 |
Modèle 10
Ouverture brute (l x h)
45¼ » x 46⅞” Extérieur du cadre (l x h)
44¾ » x 46½” Surface vitrée
10.06 sq.ft. Modèle 10
Ouverture brute (l x h)
1149mm x 1191mm Extérieur du cadre (l x h)
1137mm x 1180mm Surface vitrée
0.94 m2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55⅛ |
Modèle 09
Ouverture brute (l x h)
37¼ » x 55⅛” Extérieur du cadre (l x h)
36⅞ » x 54¾” Surface vitrée
9.90 sq.ft. Modèle 09
Ouverture brute (l x h)
946mm x 1400mm Extérieur du cadre (l x h)
937mm x 1391mm Surface vitrée
0.92 m2 |
Modèle 11
Ouverture brute (l x h)
45¼ » x 55⅛” Extérieur du cadre (l x h)
44¾ » x 54¾” Surface vitrée
12.34 sq.ft. Modèle 11
Ouverture brute (l x h)
1149mm x 1400mm Extérieur du cadre (l x h)
1137mm x 1391mm Surface vitrée
1.15 m2 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55½ |
Modèle 07
Ouverture brute (l x h)
31″ x 55½” Extérieur du cadre (l x h)
30¼ » x 55” Surface vitrée
9.80 sq.ft. Modèle 07
Ouverture brute (l x h)
787mm x 1410mm Extérieur du cadre (l x h)
777mm x 1401mm Surface vitrée
0.91 m2 |
Modèle 17
Ouverture brute (l x h)
53″ x 55½” Extérieur du cadre (l x h)
52⅝ » x 55⅛” Surface vitrée
17.65 sq.ft. Modèle 17
Ouverture brute (l x h)
1346mm x 1410mm Extérieur du cadre (l x h)
1337mm x 1401mm Surface vitrée
1.64 m2 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 63½ |
Modèle 80
Ouverture brute (l x h)
37¼ » x 63½” Extérieur du cadre (l x h)
36⅞ » x 63” Surface vitrée
13.89 sq.ft. Modèle 80
Ouverture brute (l x h)
946mm x 1613mm Extérieur du cadre (l x h)
937mm x 1601mm Surface vitrée
1.29 m2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Informations techniques
Chaque modèle est accompagné d’un ensemble d’informations téléchargeables pour vous guider dans le choix, les caractéristiques et l’installation de notre produit. Si vous ne trouvez pas ce dont vous avez besoin, n’hésitez pas à contacter l’équipe du service client de Columbia au 604-437-3377 (sans frais : 1-888-437-5557) ou par courriel à info@columbiaskylights.com.
TÉLÉCHARGER LE TABLEAU DES DIMENSIONS
Téléchargez une version PDF du tableau des dimensions pour ce modèle comme référence.
Le tableau des dimensions est en unités impériales et métriques.
Le tableau des dimensions est en unités impériales et métriques.
INSTRUCTIONS
D’INSTALLATION
D’INSTALLATION
Suivez les instructions d’installation de FAKRO pour garantir une installation réussie.
Téléchargez les instructions spécifiques à ce modèle ou, si vous avez besoin de plusieurs modèles, consultez la page de la Bibliothèque des instructions d’installation.
Téléchargez les instructions spécifiques à ce modèle ou, si vous avez besoin de plusieurs modèles, consultez la page de la Bibliothèque des instructions d’installation.
DESSINS ET
CARACTÉRISTIQUES
CARACTÉRISTIQUES
Téléchargez un dessin 3D (fichier CAO .dwg), un modèle BIM (.rfa) et des coupes transversales au format .dwg et PDF.
Caractéristiques du produit sous forme de document Word ou PDF.
Pour plusieurs modèles, accédez à la page Bibliothèque des dessins et des caractéristiques.
Caractéristiques du produit sous forme de document Word ou PDF.
Pour plusieurs modèles, accédez à la page Bibliothèque des dessins et des caractéristiques.
SYSTÈMES DE SOLINS HAUTE PERFORMANCE
FAKRO fabrique une série de systèmes de solins exceptionnels adaptés aux besoins de ses produits.
Comprenant des solins thermiques écoénergétiques.
Comprenant des solins thermiques écoénergétiques.
FILTRE DE LUMIÈRE ET STORES OCCULTANTS
FAKRO produit une vaste gamme de filtres de lumière et de stores occultants de haute qualité dans une gamme de tissus et de couleurs de créateurs.
Conçu pour compléter la vision de votre architecte d’intérieur.
Conçu pour compléter la vision de votre architecte d’intérieur.
