Fenêtre fixe à
double vitrage
pour toit plat
DXG – Fenêtre de toit plat fixe montée sur le toit-terrasse – double vitrage.
DXG – Fenêtre de toit plat fixe montée sur le toit-terrasse – double vitrage
- Le modèle DXG de FAKRO incarne un savoir-faire et une conception exceptionnels venus d’Europe. Il optimise la lumière naturelle qui pénètre dans votre maison tout en assurant une excellente efficacité énergétique et une isolation thermique exceptionnelle grâce à son double vitrage P2.
- Offrant une profusion de lumière naturelle et des bienfaits pour la santé, le profil de la fenêtre a été spécialement conçu pour offrir une surface vitrée jusqu’à 16 % plus grande que celle de ses concurrents.
- Les fenêtres sont dotées d’une unité de vitrage de sécurité P2 équipée d’un verre feuilleté interne de classe P2A, garantissant une utilisation totalement sécurisée.
- La fenêtre est recouverte depuis sa partie supérieure par une section de vitre spéciale composée de verre trempé de 4 mm ou 6 mm, en fonction de la dimension de l’unité, associée à un profilé en aluminium noir distinctif. La section vitrée est appliquée en usine sur la fenêtre, ce qui réduit considérablement son temps d’installation.
- Avec le DXG, chaque pièce sous un toit plat peut être inondée d’une belle lumière naturelle et chaleureuse.
Le puits de lumière haut de gamme de FAKRO avec cadre intégré est couvert par une garantie de 20 ans en cas de défaillance de l’unité. 10 ans sur les pièces, et 5 ans sur les stores et les commandes.
CARACTÉRISTIQUES
- Une solution idéale pour les toits plats nécessitant une circulation d’air frais.
- Jusqu’à 16 % de surface vitrée en plus par rapport aux fenêtres d’autres fabricants de dimension similaire. Convient aux toits dont la pente est comprise entre 2 et 15 degrés.
- Vitrage innovant à la conception avant-gardiste.
- Le DXG est proposé avec un vitrage P2, livré avec un vitrage feuilleté intérieur de classe P2A pour assurer la sécurité d’utilisation et offrir une protection contre les éclats de verre en cas de dommages.
- En option, il est possible d’opter pour une unité de vitrage antieffraction feuilleté P4, avec une classification P4A.
- Le DXG peut être installé sur une pente de toit aussi faible que 2°, voire 0° avec le châssis XRD/A, grâce à une méthode innovante de drainage des eaux de pluie de la surface de la fenêtre.
- Accessoires internes et externes disponibles.
- Les fenêtres sont disponibles dans des dimensions allant de 60 x 60 cm à 120 x 120 cm, ainsi que dans des dimensions personnalisées entre celles-ci. Cela permet de remplacer facilement les puits de lumière existants.
- Peut être utilisé avec des matériaux de toiture tels que TPO, PVC, EPDM monocouche ou des membranes soudées au chalumeau.
- Des stores occultants (ARF-D) sont disponibles.
Points forts du DXG – Fenêtre de toit plat fixe montée sur le toit-terrasse – double vitrage
Cadre Et Lunette élégants En Noir
- Le DXG est doté d’un élégant cadre noir qui enveloppe le bord de l’unité vitrée incorporée avec une lunette noire, offrant un look contemporain élégant. Une surface vitrée jusqu’à 16 % plus grande par rapport aux offres concurrentes. Créez une caractéristique architecturale saisissante, idéale lorsque le puits de lumière est visible d’en haut.
- Les bâtiments avec des toits plats excluent souvent les puits de lumière naturelle et manquent de ses avantages, mais le DXG a été spécialement conçu pour les toits plats.
Design Architectural élégant
- Les puits de lumière à toit plat de FAKRO sont conçus pour être une caractéristique architecturale spectaculaire, élégante et moderne. En utilisant les dernières technologies et matériaux pour faire progresser leur conception.
- Créez un effet « wow » architectural qui attirera l’attention. Le design complète le style esthétique des architectes et des designers modernes.
- La série de puits de lumière à toit plat de FAKRO (à triple et double vitrage) peut être installée individuellement, en rangée ou en groupe. Discutez des exigences structurelles nécessaires avec votre architecte et votre ingénieur.
Écoénergétique
- Le DXG offre une excellente isolation thermique avec l’unité de vitrage P2 de pointe. Avec une valeur U de fenêtre de 0,92 W/m²K et une valeur U de vitrage de 1,1 W/m²K. Les vitres sont remplies de gaz argon inerte thermiquement efficace.
- Sur le côté intérieur du verre laminé, il y a un revêtement à faible émission qui réduit la pénétration des rayons UV jusqu’à 99%.
Ug=1.1 W/m²K. - Excellente performance en matière d’isolation thermique. Le coefficient de transfert de chaleur pour la fenêtre complète est de 0,92 W/ m2K, ce qui est 35% mieux que les solutions offertes par la concurrence.
Isolation Acoustique Supérieure
- Un environnement domestique calme et serein est essentiel pour les familles modernes. Le DXG offre une isolation acoustique exceptionnelle grâce à son vitrage à la pointe de la technologie.
- Un environnement de travail silencieux est crucial pour de nombreuses entreprises modernes, améliorant considérablement la productivité en offrant aux employés un endroit calme pour se concentrer, discuter et réfléchir.
- L’isolation acoustique de la fenêtre pour toit plat DXG a été testée pendant des précipitations (ISO 10140-1/A2:2014) et a obtenu d’excellents résultats. Le coefficient LIA (indice d’affaiblissement acoustique) pour les fenêtres DXG P2 est de 42,1 dB.
Installation De Toiture Verte Avec Base Supplémentaire XRD/W
- Les puits de lumière en verre pour toits plats peuvent également être montés sur une base supplémentaire XRD/W d’une hauteur de 5⅞” pour une installation sur des toits verts ou végétalisés.
- Deux bases XRD peuvent être installées l’une sur l’autre pour des applications nécessitant une hauteur supplémentaire, comme un toit “vert”.
Voir les instructions d’installation.

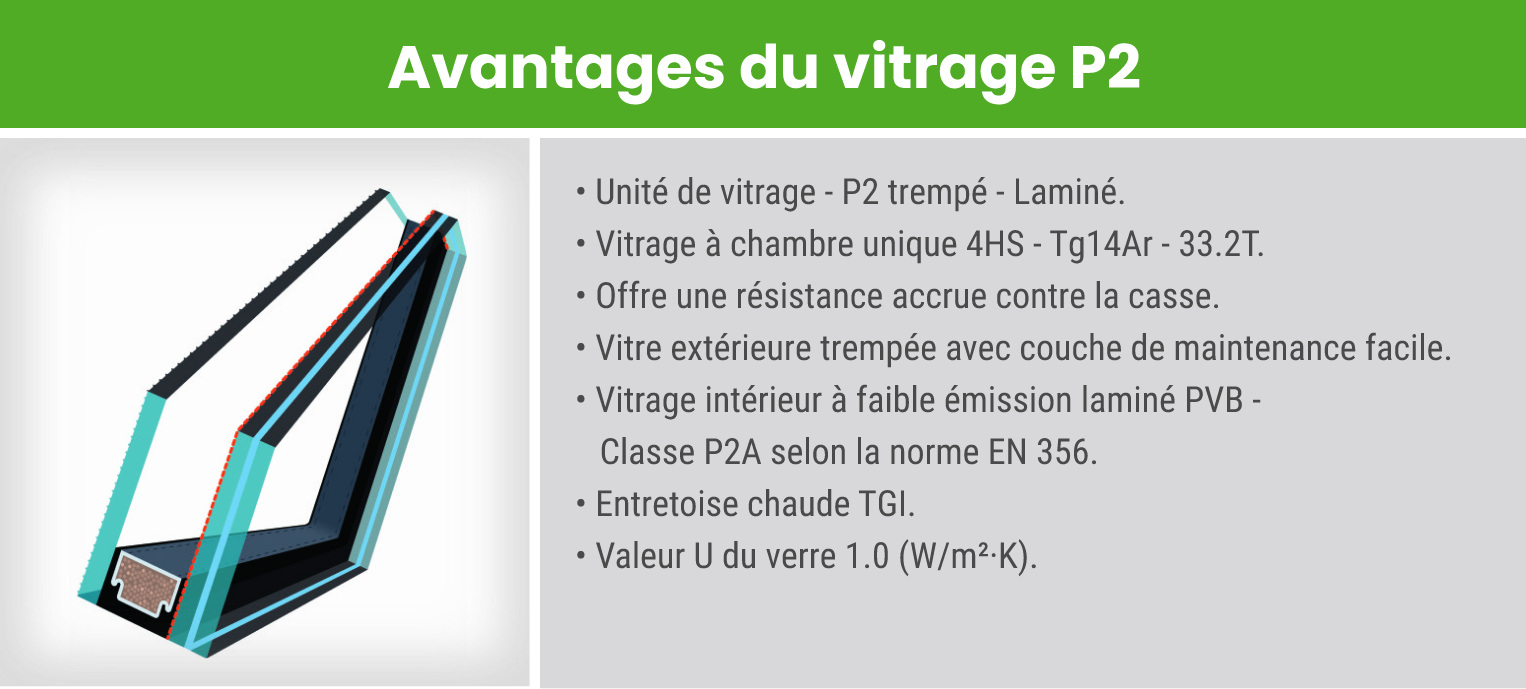

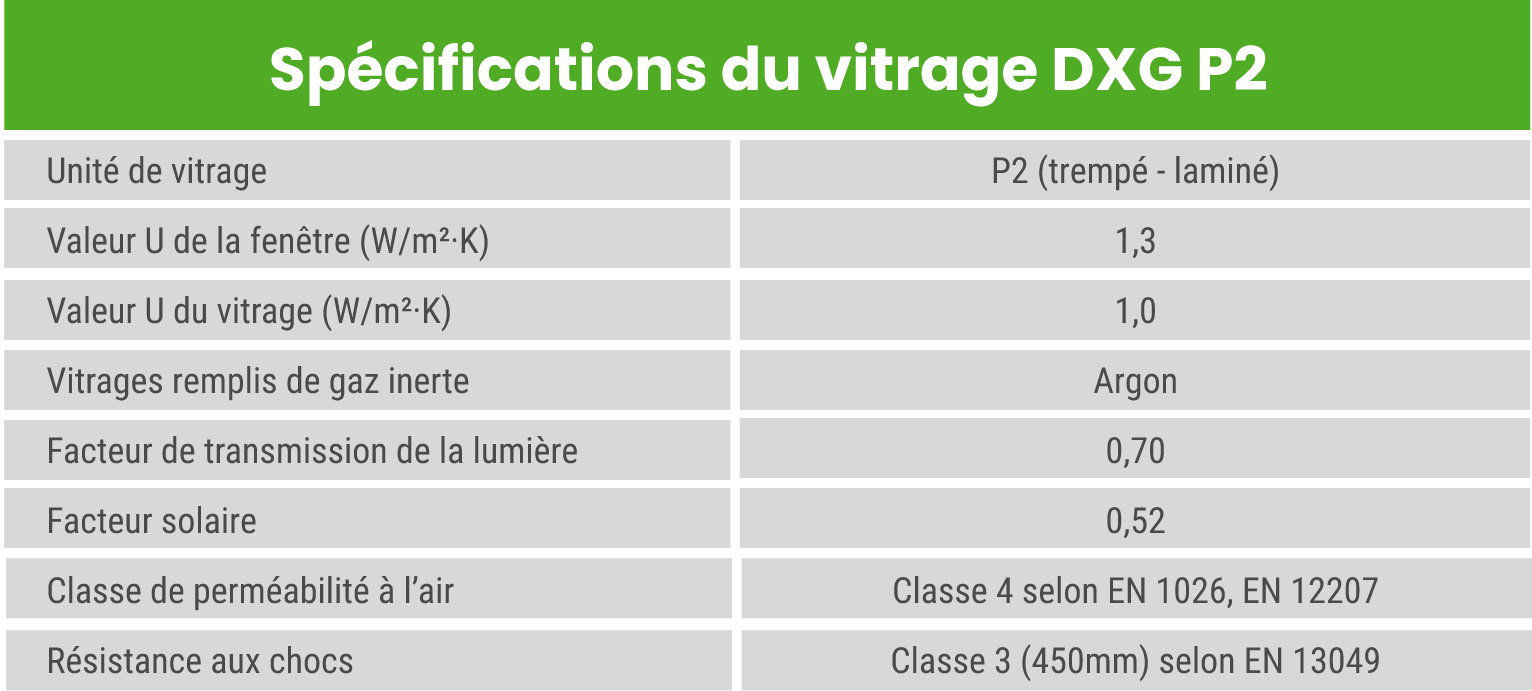

Unité de vitrage Premium P2 de FAKRO et spécifications
Unité de vitrage P4 laminé anti-effraction avec verre P4A sur commande spéciale.
Appelez pour plus d’informations.
Testé conformément à la norme EN-14351. Norme européenne pour les fenêtres et les portes.
LES CARACTÉRISTIQUES DU VERRE FEUILLETÉ DE FAKRO
FAKRO propose du verre feuilleté sur tous ses puits de lumière et fenêtres de toit. FAKRO utilise plusieurs configurations de vitrage différentes en fonction des exigences du puits de lumière ou de la fenêtre de toit. Cela inclut le double vitrage, le triple vitrage et maintenant le premier quadruple vitrage au Canada. Le verre feuilleté présente de nombreux avantages.
Réduction sonore supérieure
Réduit les effets du bruit jusqu’à 30 % par rapport au double vitrage standard, et jusqu’à 50 % de moins qu’un puits de lumière en plastique. Laissez entrer la lumière naturelle sans les bruits supplémentaires, dus par exemple à circulation routière ou aérienne.
Plus de sécurité
Le verre feuilleté est plus difficile à briser et à pénétrer. Dès lors, si vous êtes préoccupé par la sécurité, cela vaut la peine d’y réfléchir. La couche intermédiaire en vinyle maintient le verre en cas de bris.
Meilleure protection UV de sa catégorie
Le verre feuilleté laisse entrer la lumière, mais protège votre maison des rayons UV. Le choix idéal pour éviter la décoloration de vos sols, meubles et œuvres d’art.
Plus de sécurité
Le verre feuilleté offre plus de sécurité. Même lorsqu’il est cassé, il ne se disperse pas, car les deux couches intérieures de verre sont collées à une fine membrane en plastique.
De nombreux codes du bâtiment exigent du verre feuilleté pour les endroits difficilement accessibles.
Sizes for DXG Fixed Flat Roof Deck Mounted Skylight
| Ouverture brute | 23⅝ | 27½ | 31½ | 35 | 39⅜ | 47¼ | 55⅛ |
|---|---|---|---|---|---|---|---|
| 23⅝ |
Modèle 6060
Ouverture brute (l x h)
23⅝ » x 23⅝” Extérieur du cadre (l x h)
32¼ » x 32¼” Surface vitrée
3.88 sq.ft. Modèle 6060
Ouverture brute (l x h)
600mm x 600mm Extérieur du cadre (l x h)
819mm x 819mm Surface vitrée
0.36 m2 |
||||||
| 27½ |
Modèle 7070
Ouverture brute (l x h)
27½ » x 27½” Extérieur du cadre (l x h)
36¼ » x 36¼” Surface vitrée
5.27 sq.ft. Modèle 7070
Ouverture brute (l x h)
700mm x 700mm Extérieur du cadre (l x h)
921mm x 921mm Surface vitrée
0.49 m2 |
||||||
| 31½ |
Modèle 8080
Ouverture brute (l x h)
31½ » x 31½” Extérieur du cadre (l x h)
40⅛ » x 40⅛” Surface vitrée
6.89 sq.ft. Modèle 8080
Ouverture brute (l x h)
800mm x 800mm Extérieur du cadre (l x h)
1019mm x 1019mm Surface vitrée
0.64 m2 |
||||||
| 35 |
Modèle 6090
Ouverture brute (l x h)
23⅝ » x 35” Extérieur du cadre (l x h)
32¼ » x 44⅛” Surface vitrée
5.81 sq.ft. Modèle 6090
Ouverture brute (l x h)
600mm x 900mm Extérieur du cadre (l x h)
819mm x 1121mm Surface vitrée
0.54 m2 |
Modèle 9090
Ouverture brute (l x h)
35 » x 35” Extérieur du cadre (l x h)
44⅛ » x 44⅛” Surface vitrée
8.72 sq.ft. Modèle 9090
Ouverture brute (l x h)
900mm x 900mm Extérieur du cadre (l x h)
1121mm x 1121mm Surface vitrée
0.81 m2 |
|||||
| 39⅜ |
Modèle 100100
Ouverture brute (l x h)
39⅜ » x 39⅜” Extérieur du cadre (l x h)
48″ x 48” Surface vitrée
10.76 sq.ft. Modèle 100100
Ouverture brute (l x h)
1000mm x 1000mm Extérieur du cadre (l x h)
1219mm x 1219mm Surface vitrée
1 m2 |
||||||
| 47¼ |
Modèle 90120
Ouverture brute (l x h)
35 » x 47¼” Extérieur du cadre (l x h)
44⅛ » x 55⅞” Surface vitrée
11.63 sq.ft. Modèle 90120
Ouverture brute (l x h)
900mm x 1200mm Extérieur du cadre (l x h)
1121mm x 1419mm Surface vitrée
1.08 m2 |
Modèle 120120
Ouverture brute (l x h)
47¼ » x 47¼” Extérieur du cadre (l x h)
55⅞ » x 55⅞” Surface vitrée
15.5 sq.ft. Modèle 120120
Ouverture brute (l x h)
1200mm x 1200mm Extérieur du cadre (l x h)
1419mm x 1419mm Surface vitrée
1.44 m2 |
|||||
| 55⅛ |
Modèle 140140
Ouverture brute (l x h)
55⅛ » x 55⅛” Extérieur du cadre (l x h)
63¾ » x 63¾” Surface vitrée
21.1 sq.ft. Modèle 140140
Ouverture brute (l x h)
1400mm x 1400mm Extérieur du cadre (l x h)
1619mm x 1619mm Surface vitrée
1.96 m2 |
||||||
| 59 |
Modèle 100150
Ouverture brute (l x h)
39⅜ » x 59” Extérieur du cadre (l x h)
48″ x 67¾” Surface vitrée
16.15 sq.ft. Modèle 100150
Ouverture brute (l x h)
1000mm x 1500mm Extérieur du cadre (l x h)
1219mm x 1718mm Surface vitrée
1.5 m2 |

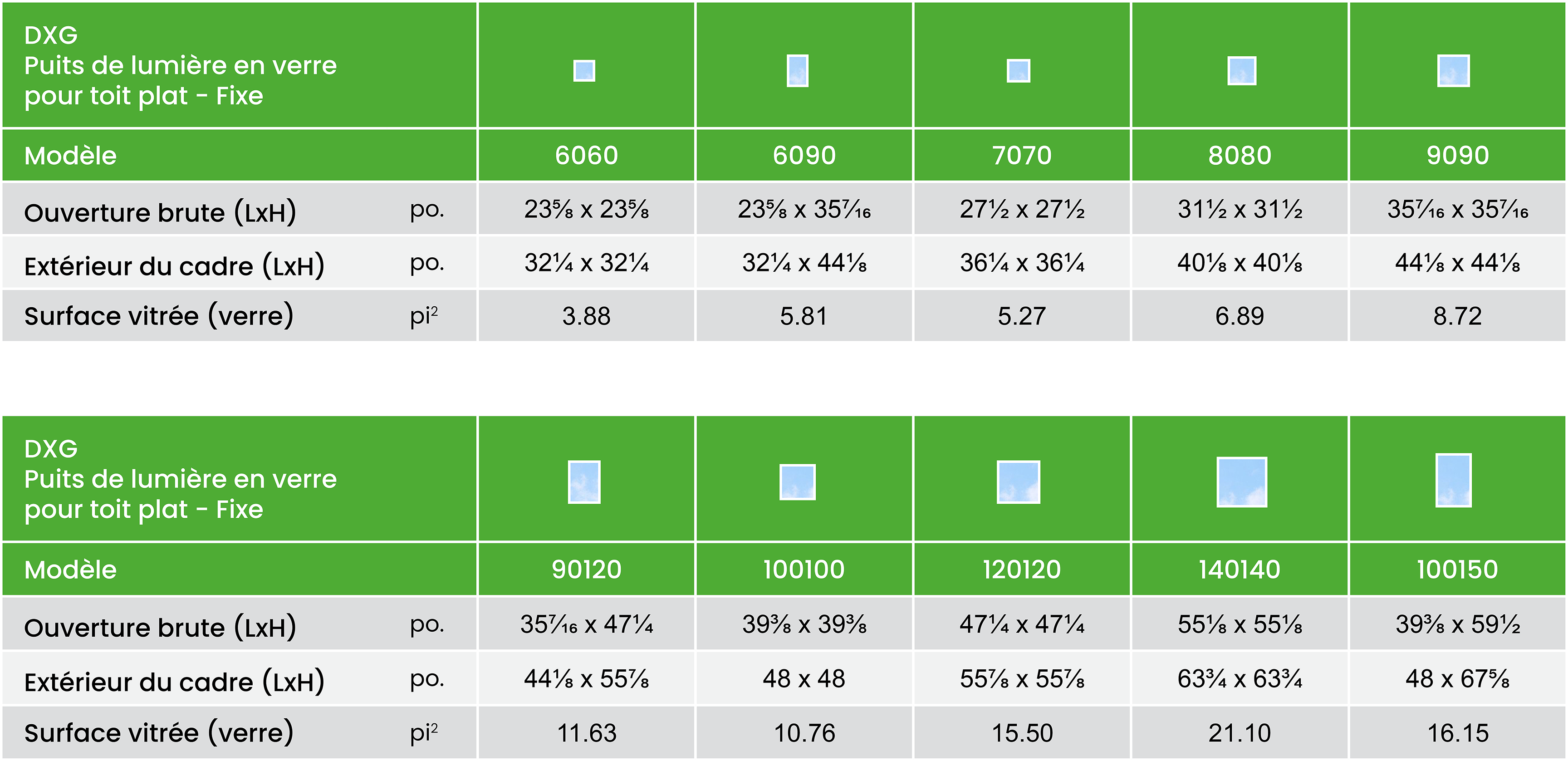

Tableau des dimensions – Récapitulatif
Pincer pour agrandir.
Informations techniques
Chaque modèle est accompagné d’un ensemble d’informations téléchargeables pour vous guider dans le choix, les caractéristiques et l’installation de notre produit. Si vous ne trouvez pas ce dont vous avez besoin, n’hésitez pas à contacter l’équipe du service client de Columbia au 604-437-3377 (sans frais : 1-888-437-5557) ou par courriel à info@columbiaskylights.com.
TÉLÉCHARGER LE TABLEAU DES DIMENSIONS
Téléchargez une version PDF du tableau des dimensions pour ce modèle comme référence.
Le tableau des dimensions est en unités impériales et métriques.
Le tableau des dimensions est en unités impériales et métriques.
INSTRUCTIONS
D’INSTALLATION
D’INSTALLATION
Suivez les instructions d’installation de FAKRO pour garantir une installation réussie.
Téléchargez les instructions spécifiques à ce modèle ou, si vous avez besoin de plusieurs modèles, consultez la page de la Bibliothèque des instructions d’installation.
Téléchargez les instructions spécifiques à ce modèle ou, si vous avez besoin de plusieurs modèles, consultez la page de la Bibliothèque des instructions d’installation.
DESSINS ET
CARACTÉRISTIQUES
CARACTÉRISTIQUES
Téléchargez un dessin 3D (fichier CAO .dwg), un modèle BIM (.rfa) et des coupes transversales au format .dwg et PDF.
Caractéristiques du produit sous forme de document Word ou PDF.
Pour plusieurs modèles, accédez à la page Bibliothèque des dessins et des caractéristiques.
Caractéristiques du produit sous forme de document Word ou PDF.
Pour plusieurs modèles, accédez à la page Bibliothèque des dessins et des caractéristiques.
FILTRE DE LUMIÈRE ET STORES OCCULTANTS
FAKRO produit une vaste gamme de filtres de lumière et de stores occultants de haute qualité dans une gamme de tissus et de couleurs de créateurs.
Conçu pour compléter la vision de votre architecte d’intérieur.
Conçu pour compléter la vision de votre architecte d’intérieur.
