Fenêtres de
toit plates
solaires ou
électriques

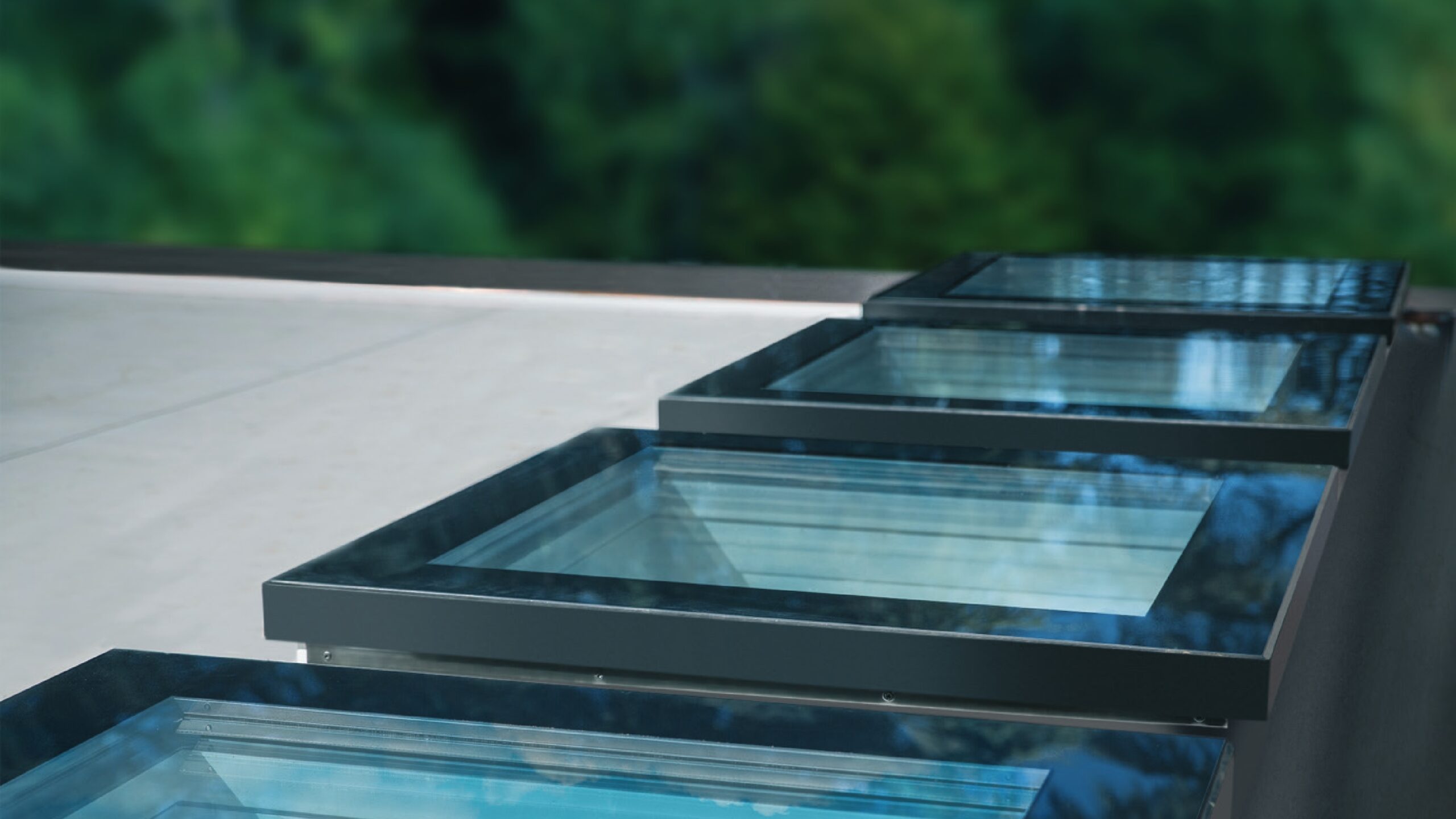

DEF – (Solaire Ou Électrique) Puits De Lumière Ouvrant Avec Cadre Intégré Pour Toit Plat.
DEF – (Solaire Ou Électrique) Puits De Lumière Ouvrant Avec Cadre Intégré Pour Toit Plat
- Le modèle DEF est conçu pour apporter de la lumière naturelle et ses bienfaits prouvés aux bâtiments à toit plat, dans les cas où l’installation d’une fenêtre verticale standard n’est pas toujours adaptée.
- Ce puits de lumière pour toit plat constitue la solution idéale pour apporter la lumière naturelle dans chaque pièce. Il contribue au bien-être et à la santé à long terme des occupants, tout en améliorant le confort environnemental.
- Le puits de lumière DEF assure la circulation d’air frais dans la pièce, tout en permettant des économies d’énergie grâce à un niveau élevé d’isolation thermique. Désormais, chaque pièce sous un toit plat peut être inondée d’une lumière naturelle et chaleureuse.
Les puits de lumière montés sur toit de qualité supérieure de FAKRO bénéficient d’une garantie de 20 ans contre la défaillance du verre scellé, de 10 ans sur les pièces, et de 5 ans sur les stores et les commandes.
CARACTÉRISTIQUES
- Disponible en version solaire ou électrique câblée.
- Une solution idéale pour les toits plats dont les puits de lumière sont difficiles d’accès.
- Surface supérieure en verre infini, jusqu’à 16 % de surface vitrée en plus par rapport aux produits concurrents.
- Convient aux toits dont la pente est comprise entre 2 et 15 degrés.
- Vitrage innovant à la conception avant-gardiste.
- Disponible avec deux options de vitrage : DU6 (triple vitrage) et DU8 (quadruple vitrage). Les deux unités sont hermétiquement scellées.
- Excellents paramètres d’isolation thermique pour l’ensemble du puits de lumière à quadruple vitrage (DU8) avec une résistance thermique de 8,9. Les puits de lumière à triple vitrage (DU6) ont une résistance thermique de 8,1.
- Solution idéale pour les bâtiments passifs écoénergétiques.
- Paramètre sonore : 38 dB pour DU6 et 37 dB pour DU8.
- Peut être utilisé avec des matériaux de toiture tels que TPO, PVC, EPDM monocouche ou des membranes soudées au chalumeau.
- Des stores occultants (ARF-D) sont disponibles.
- Des modèles à double vitrage économiques P2 (trempé/feuilleté) sont également disponibles sur commandes spéciales.
Points forts du DEF (Solar or Electric) Venting Deck Mounted Skylights for Flat Roofs

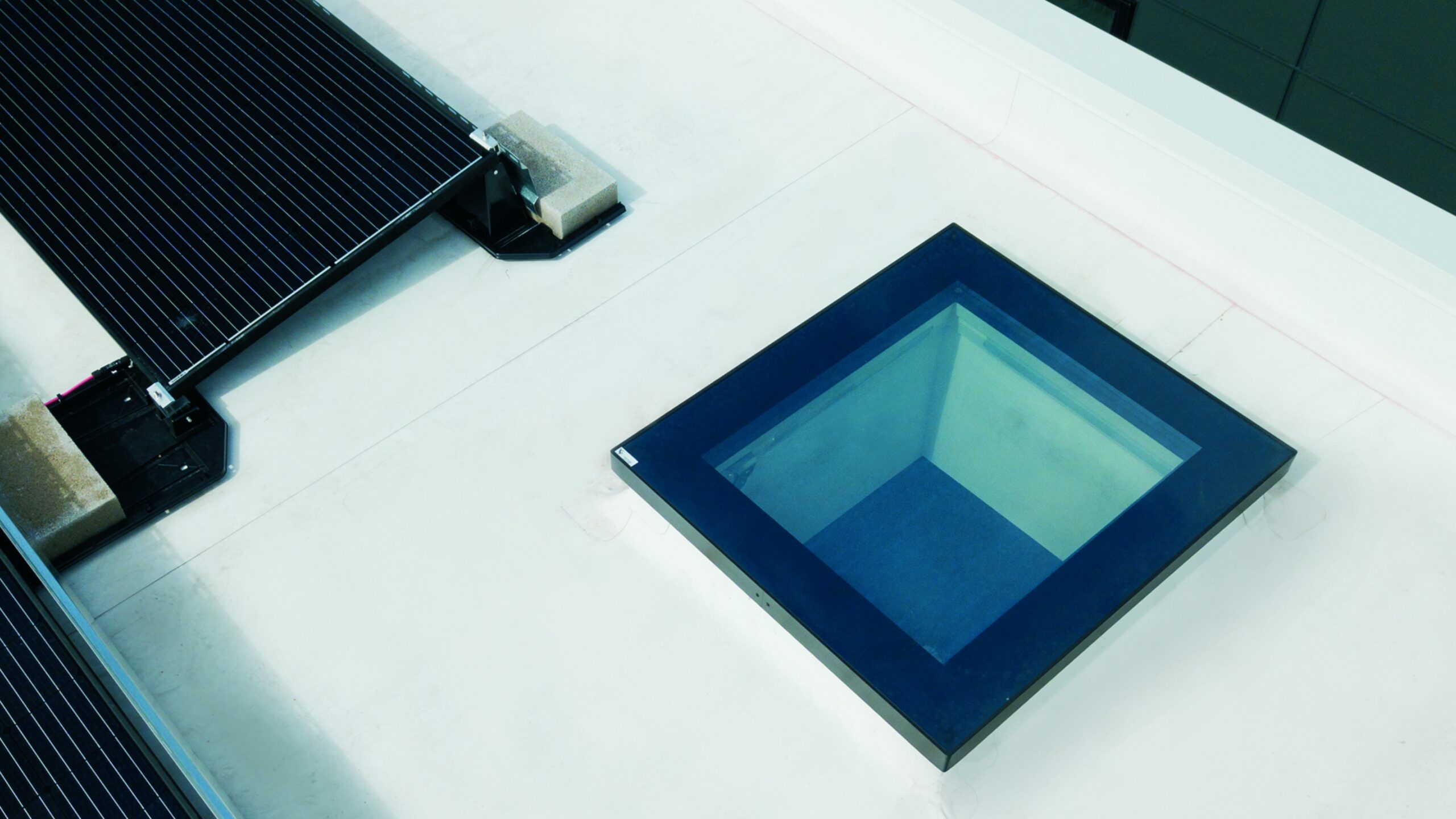

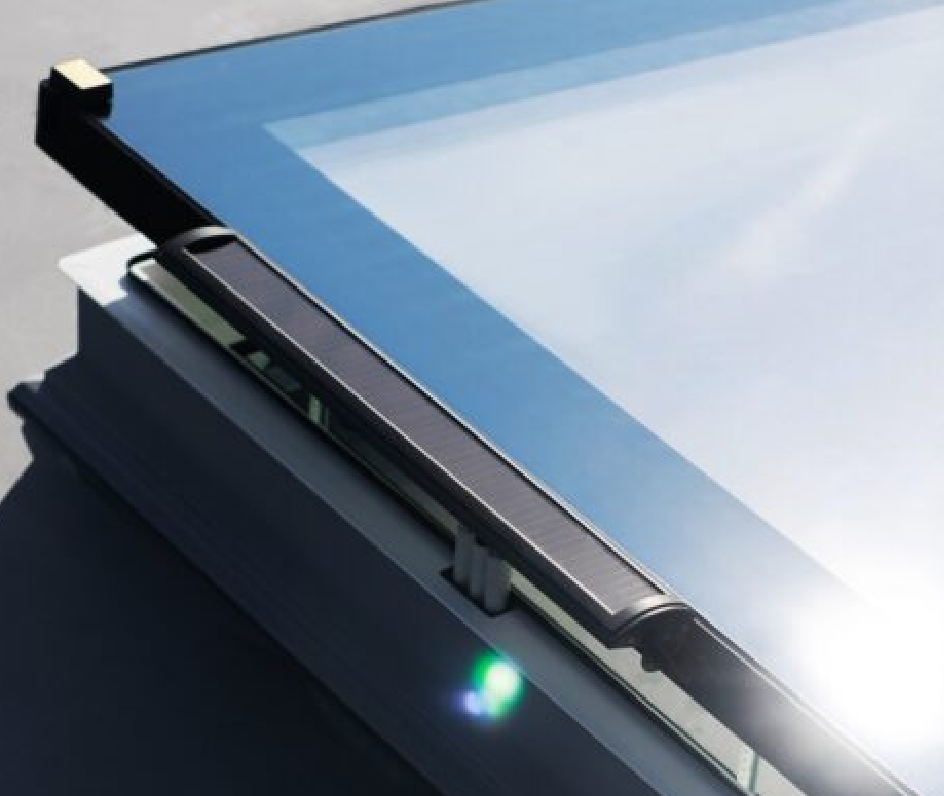

Alimenté Par L’énergie Solaire
- Les fenêtres de toit plat ventilées DEF Solar sont alimentées par un panneau solaire intégré. Elles n’ont pas besoin d’être connectées au système électrique de votre maison, ce qui réduit votre facture d’énergie.
- Positionné au bas du puits de lumière pour une collecte solaire optimale, une apparence améliorée, et un fonctionnement sûr et sécurisé.
- Elles restent dégagées de l’accumulation de neige et de glace.

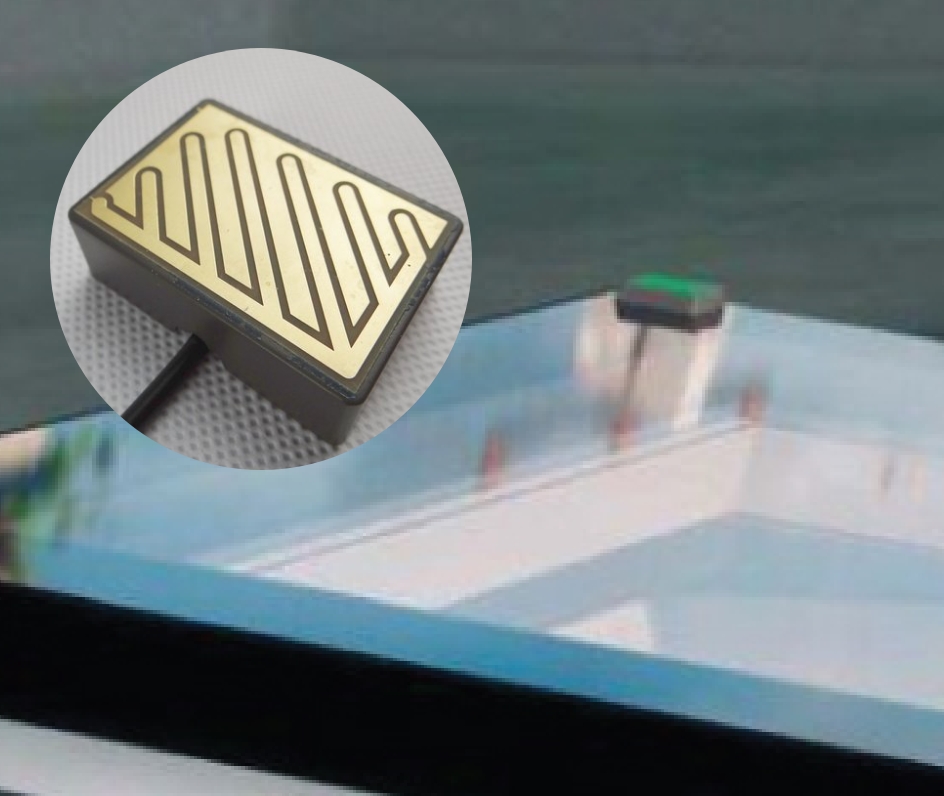

Répond à Une Seule Goutte D’eau
- Le fenêtre de toit plat DEF comprend un capteur de pluie intégré qui ferme automatiquement la fenêtre à la première goutte de pluie.
- Ainsi, vous n’avez jamais à vous soucier de votre fenêtre de toit lorsque vous êtes loin de chez vous ou du bureau et qu’il commence à pleuvoir de façon inattendue.

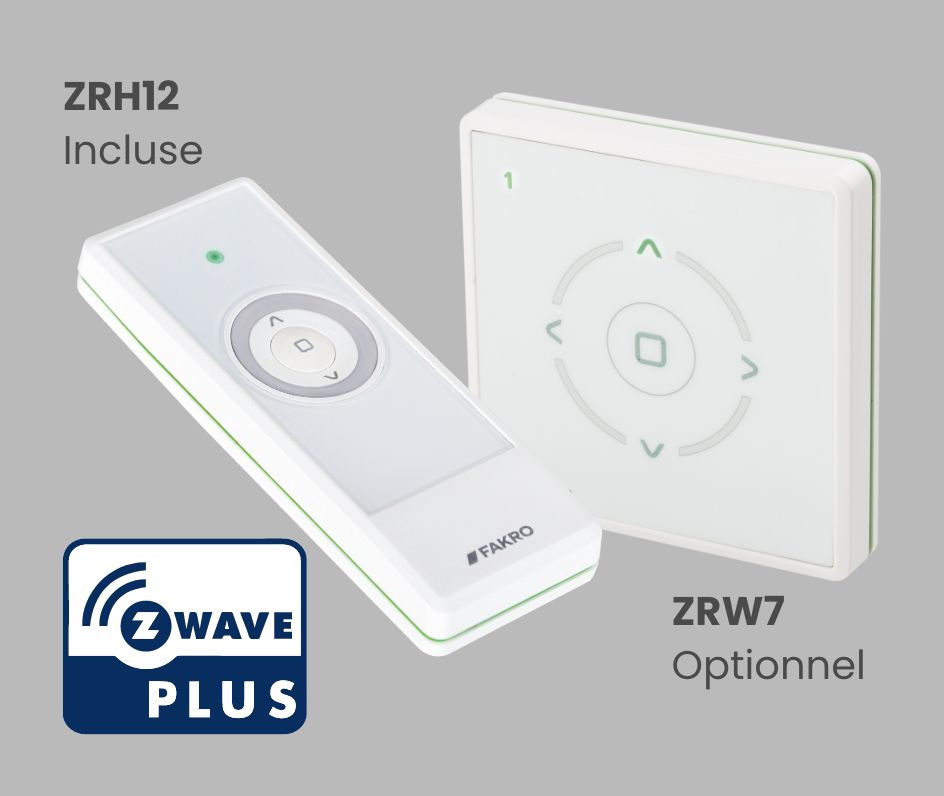

Technologie De Télécommande
- Contrôlez vos puits de lumière DEG comme un système autonome ou multiunités à l’aide de la télécommande ZRH12 incluse.
- Les télécommandes peuvent gérer jusqu’à 12 groupes distincts, chacun comprenant jusqu’à 12 puits de lumière (soit un total de 144 puits de lumière).
- Un clavier mural (ZRW7) est également disponible, permettant de commander jusqu’à 7 groupes distincts, avec jusqu’à 12 puits de lumière par groupe (soit un total de 84 puits de lumière).
Puits De Lumière Avec Type De Verre Infini
- Le style élégant d’un verre infini sans joints, d’un bord à l’autre. Jusqu’à 16 % de surface vitrée en plus par rapport aux produits concurrents. Créez un style architectural saisissant, particulièrement adapté lorsque le puits de lumière est visible depuis le dessus.
- Les bâtiments avec des toits plats excluent souvent les puits de lumière naturelle et passent à côté de leurs avantages, mais le DRF a été spécialement conçu pour les toits plats.

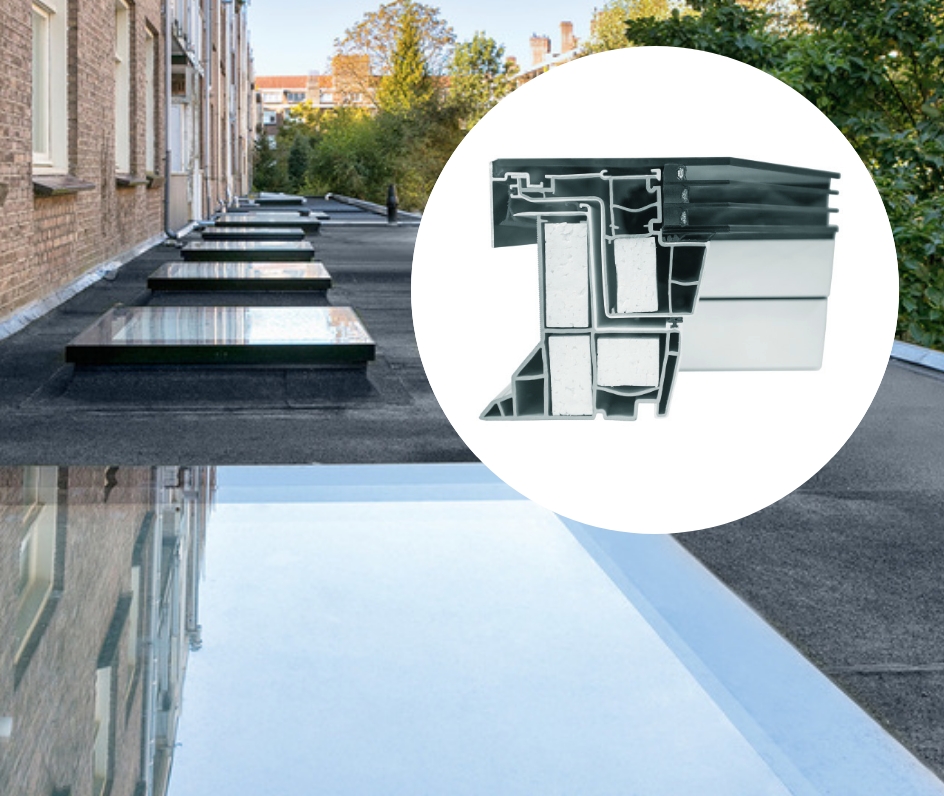

Écoénergétique
- Le DEF offre une excellente isolation thermique avec l’unité à quadruple vitrage DU8 à la pointe de la technologie. La résistance thermique du puits de lumière DU8 est de 8,9. L’option à triple vitrage (DU6) a une résistance thermique de 8,1.
- Les puits de lumière DEF, DMF et DXF sont fabriqués avec une isolation thermique exceptionnelle.
- Une version double vitrage plus économique DEG, DMG, DXG-P2 (trempé/feuilleté) est disponible sur commande spéciale.
Isolation Acoustique Supérieure
- Un environnement domestique calme et serein est essentiel pour les familles modernes. Le DEF offre une isolation acoustique exceptionnelle grâce à son vitrage à la pointe de la technologie.
- Un environnement de travail silencieux est crucial pour de nombreuses entreprises modernes, améliorant considérablement la productivité en offrant aux employés un endroit calme pour se concentrer, discuter et réfléchir.
- L’isolation acoustique de la fenêtre pour toit plat DEF a été testée pendant des précipitations (ISO 10140-1/A2:2014) et a obtenu d’excellents résultats. Le coefficient LIA (indice d’affaiblissement acoustique) pour les fenêtres DEF P2 est de 42,1 dB.

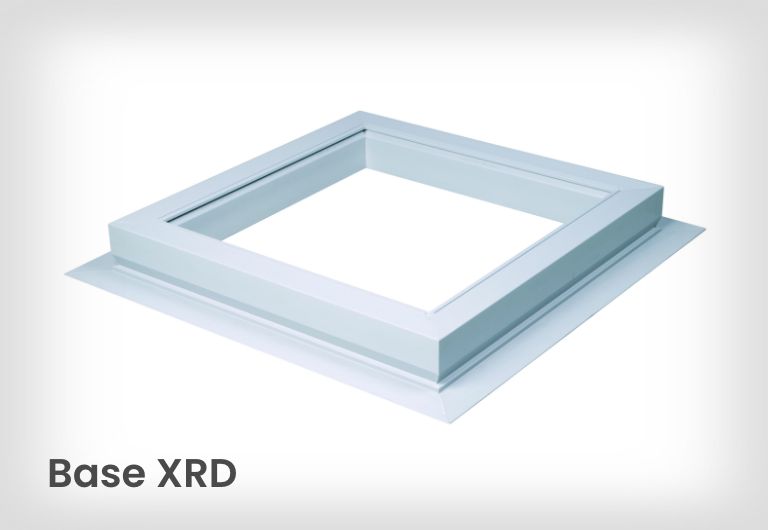

Installation De Toiture Verte Avec Base Supplémentaire XRD/W
- Les puits de lumière en verre pour toits plats peuvent également être montés sur une base supplémentaire XRD/W d’une hauteur de 5⅞” pour une installation sur des toits verts ou végétalisés.
- Deux bases XRD peuvent être installées l’une sur l’autre pour des applications nécessitant une hauteur supplémentaire, comme un toit “vert”.
Voir les instructions d’installation.

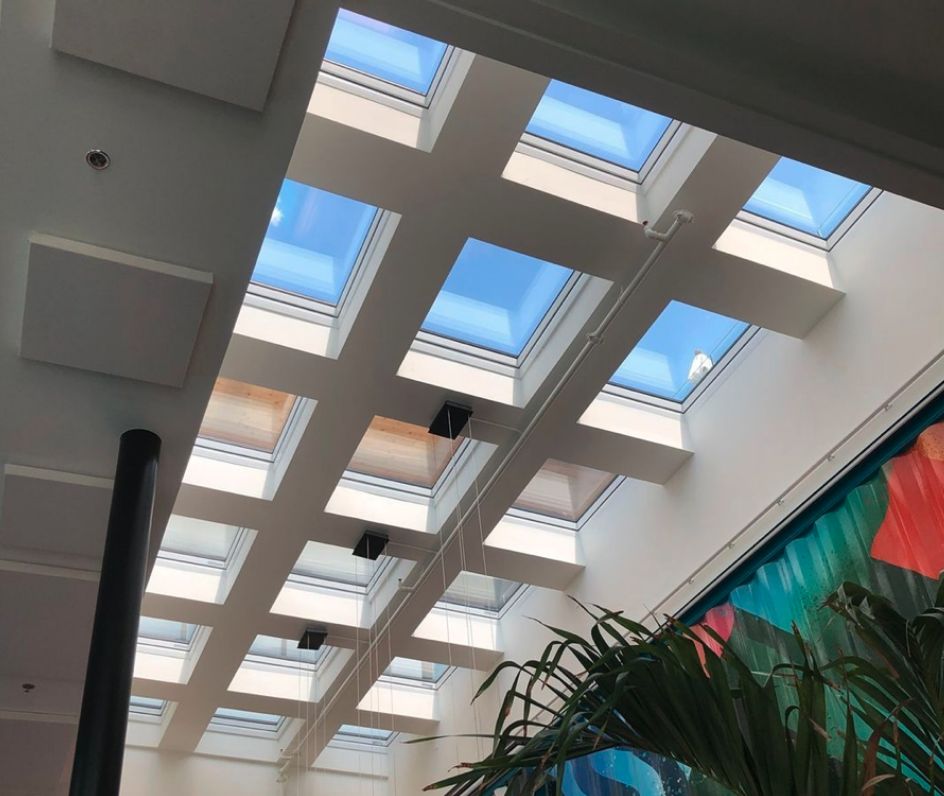

Design Architectural élégant
- Les puits de lumière à toit plat de FAKRO sont conçus pour être une caractéristique architecturale spectaculaire, élégante et moderne. En utilisant les dernières technologies et matériaux pour faire progresser leur conception.
- Créez un effet « wow » architectural qui attirera l’attention. Le design complète le style esthétique des architectes et des designers modernes.
- La série de puits de lumière à toit plat de FAKRO (à triple et double vitrage) peut être installée individuellement, en rangée ou en groupe. Discutez des exigences structurelles nécessaires avec votre architecte et votre ingénieur.

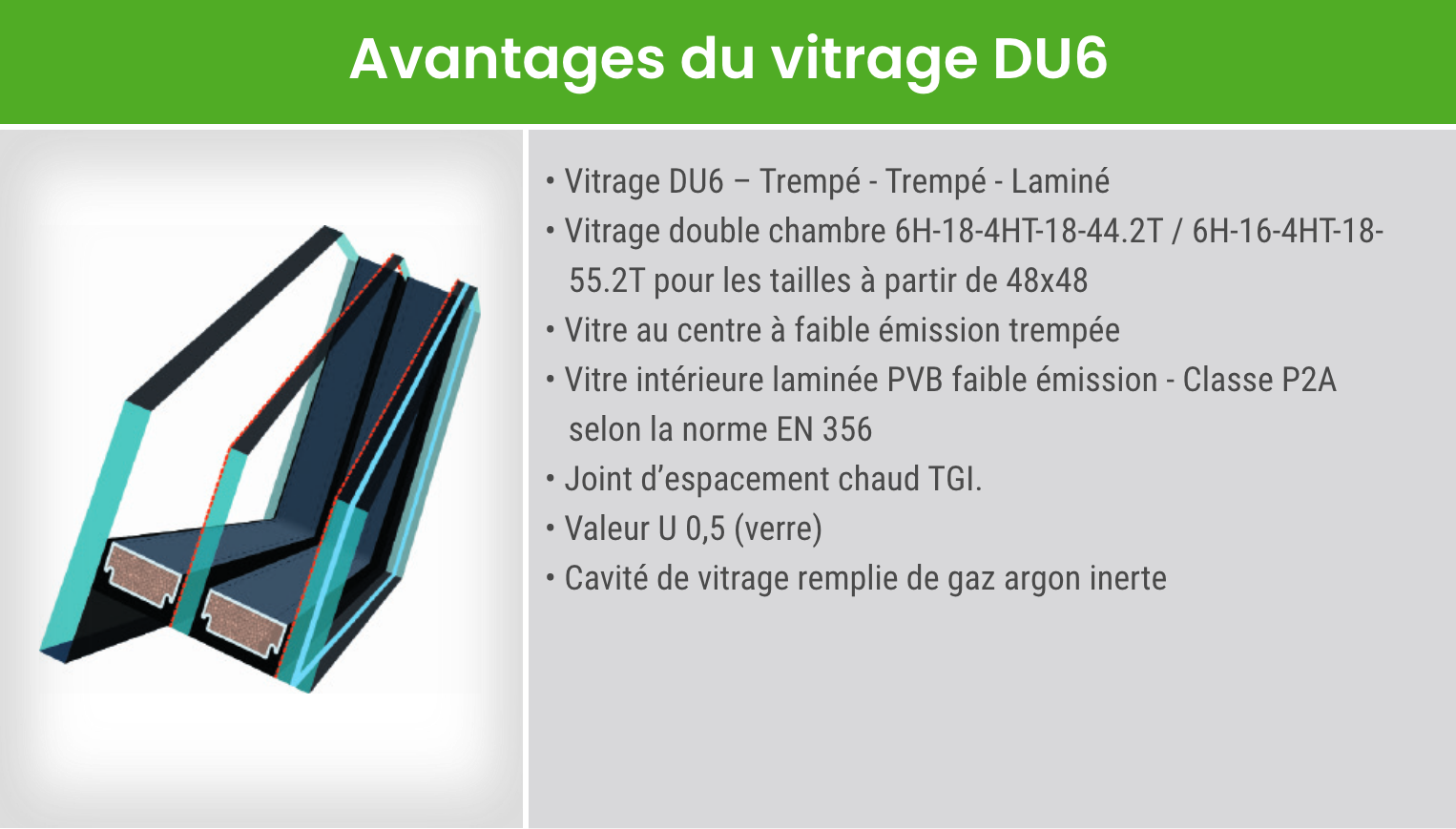

Unité de vitrage Premium DU6 et DU8 de FAKRO
Une version plus économique D_G-P2 (Tempéré/Laminé) est également disponible sur commande spéciale.
LES CARACTÉRISTIQUES DU VERRE FEUILLETÉ DE FAKRO
FAKRO propose du verre feuilleté sur tous ses puits de lumière et fenêtres de toit. FAKRO utilise plusieurs configurations de vitrage différentes en fonction des exigences du puits de lumière ou de la fenêtre de toit. Cela inclut le double vitrage, le triple vitrage et maintenant le premier quadruple vitrage au Canada. Le verre feuilleté présente de nombreux avantages.
Réduction sonore supérieure
Réduit les effets du bruit jusqu’à 30 % par rapport au double vitrage standard, et jusqu’à 50 % de moins qu’un puits de lumière en plastique. Laissez entrer la lumière naturelle sans les bruits supplémentaires, dus par exemple à circulation routière ou aérienne.
Plus de sécurité
Le verre feuilleté est plus difficile à briser et à pénétrer. Dès lors, si vous êtes préoccupé par la sécurité, cela vaut la peine d’y réfléchir. La couche intermédiaire en vinyle maintient le verre en cas de bris.
Meilleure protection UV de sa catégorie
Le verre feuilleté laisse entrer la lumière, mais protège votre maison des rayons UV. Le choix idéal pour éviter la décoloration de vos sols, meubles et œuvres d’art.
Plus de sécurité
Le verre feuilleté offre plus de sécurité. Même lorsqu’il est cassé, il ne se disperse pas, car les deux couches intérieures de verre sont collées à une fine membrane en plastique.
De nombreux codes du bâtiment exigent du verre feuilleté pour les endroits difficilement accessibles.
TAILLES POUR DEF – VENTILATION PLATE-FORME DE TOIT PLAT MONTE SUR PONT (SOLAIRE OU ÉLECTRIQUE)
| Ouverture brute | 21⅞ | 29⅞ | 34¾ | 46⅝ |
|---|---|---|---|---|
| 29⅞ |
Modèle 30/30
Ouverture brute (l x h)
29⅞ » x 29⅞” Extérieur du cadre (l x h)
39¼ » x 39¼” Surface vitrée
4.52 sq.ft. Modèle 30/30
Ouverture brute (l x h)
759mm x 759mm Extérieur du cadre (l x h)
995mm x 995mm Surface vitrée
0.42 m2 |
|||
| 34¾ |
Modèle 30/36
Ouverture brute (l x h)
29⅞ » x 34¾” Extérieur du cadre (l x h)
39¼ » x 44⅛” Surface vitrée
5.43 sq.ft. Modèle 30/36
Ouverture brute (l x h)
759mm x 886mm Extérieur du cadre (l x h)
995mm x 1120mm Surface vitrée
0.5 m2 |
Modèle 36/36
Ouverture brute (l x h)
34¾ » x 34¾” Extérieur du cadre (l x h)
44⅛ » x 44⅛” Surface vitrée
6.46 sq.ft. Modèle 36/36
Ouverture brute (l x h)
886mm x 886mm Extérieur du cadre (l x h)
1120mm x 1120mm Surface vitrée
0.6 m2 |
||
| 45⅞ |
Modèle 22/46
Ouverture brute (l x h)
21⅞ » x 45⅞” Extérieur du cadre (l x h)
31⅛ » x 55⅛” Surface vitrée
5.06 sq.ft. Modèle 22/46
Ouverture brute (l x h)
556mm x 1165mm Extérieur du cadre (l x h)
792mm x 1401mm Surface vitrée
0.47 m2 |
|||
| 46⅝ |
Modèle 36/48
Ouverture brute (l x h)
34¾ » x 46⅝” Extérieur du cadre (l x h)
44⅛ » x 55⅞” Surface vitrée
8.93 sq.ft. Modèle 36/48
Ouverture brute (l x h)
886mm x 1186mm Extérieur du cadre (l x h)
1120mm x 1420mm Surface vitrée
0.83 m2 |
Modèle 48/48
Ouverture brute (l x h)
46⅝ » x 46⅝” Extérieur du cadre (l x h)
55⅞ » x 55⅞” Surface vitrée
12.49 sq.ft. Modèle 48/48
Ouverture brute (l x h)
1186mm x 1186mm Extérieur du cadre (l x h)
1420mm x 1420mm Surface vitrée
1.16 m2 |

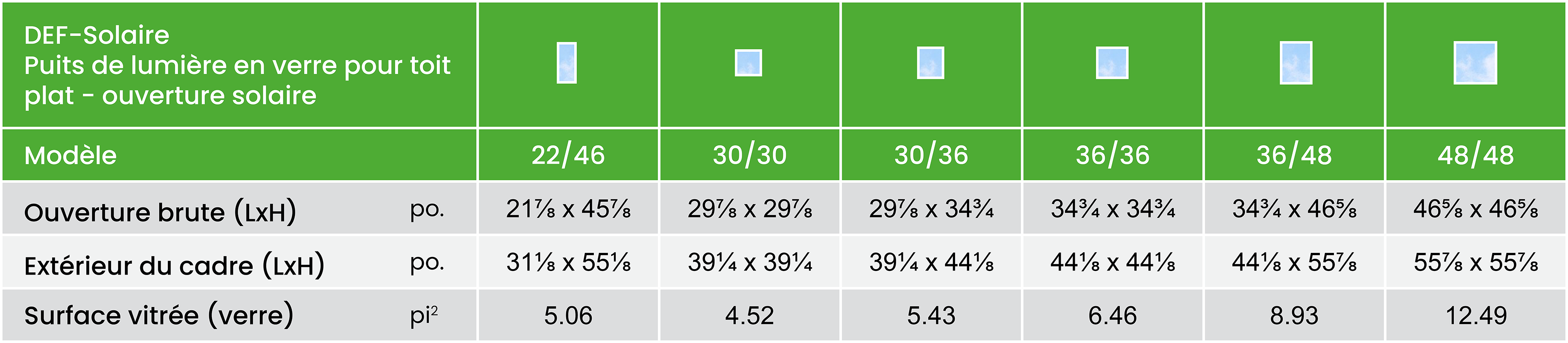

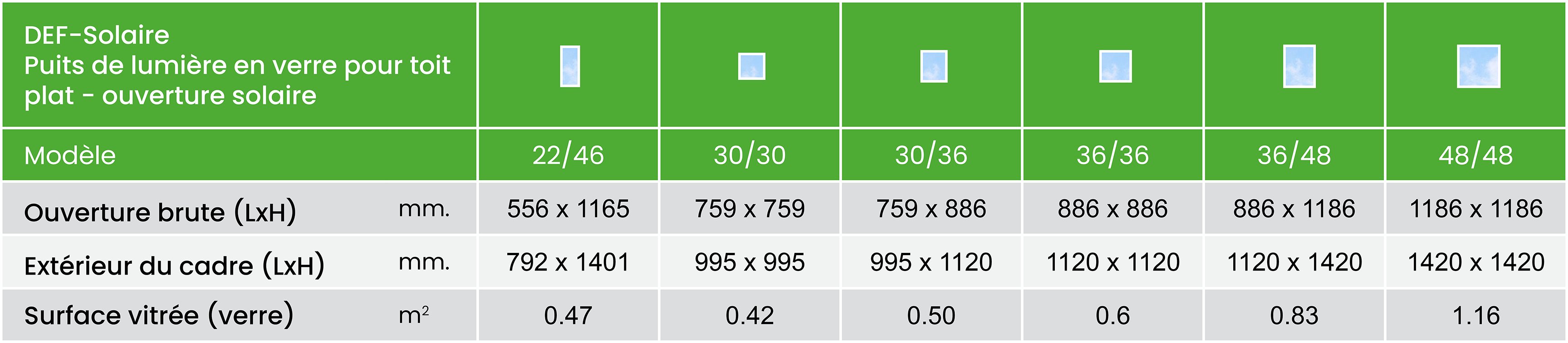

Tableau des dimensions – Récapitulatif
Pincer pour agrandir.
Informations techniques
Chaque modèle est accompagné d’un ensemble d’informations téléchargeables pour vous guider dans le choix, les caractéristiques et l’installation de notre produit. Si vous ne trouvez pas ce dont vous avez besoin, n’hésitez pas à contacter l’équipe du service client de Columbia au 604-437-3377 (sans frais : 1-888-437-5557) ou par courriel à info@columbiaskylights.com.
TÉLÉCHARGER LE TABLEAU DES DIMENSIONS
Téléchargez une version PDF du tableau des dimensions pour ce modèle comme référence.
Le tableau des dimensions est en unités impériales et métriques.
Le tableau des dimensions est en unités impériales et métriques.
INSTRUCTIONS
D’INSTALLATION
D’INSTALLATION
Suivez les instructions d’installation de FAKRO pour garantir une installation réussie.
Téléchargez les instructions spécifiques à ce modèle ou, si vous avez besoin de plusieurs modèles, consultez la page de la Bibliothèque des instructions d’installation.
Téléchargez les instructions spécifiques à ce modèle ou, si vous avez besoin de plusieurs modèles, consultez la page de la Bibliothèque des instructions d’installation.
DESSINS ET
CARACTÉRISTIQUES
CARACTÉRISTIQUES
Téléchargez un dessin 3D (fichier CAO .dwg), un modèle BIM (.rfa) et des coupes transversales au format .dwg et PDF.
Caractéristiques du produit sous forme de document Word ou PDF.
Pour plusieurs modèles, accédez à la page Bibliothèque des dessins et des caractéristiques.
Caractéristiques du produit sous forme de document Word ou PDF.
Pour plusieurs modèles, accédez à la page Bibliothèque des dessins et des caractéristiques.
FILTRE DE LUMIÈRE ET STORES OCCULTANTS
FAKRO produit une vaste gamme de filtres de lumière et de stores occultants de haute qualité dans une gamme de tissus et de couleurs de créateurs.
Conçu pour compléter la vision de votre architecte d’intérieur.
Conçu pour compléter la vision de votre architecte d’intérieur.
Système de contrôle radio FAKRO (DEF)
- Le FAKRO DEF est équipé de la technologie radio Z-Wave Smart Home, un standard de l’industrie. Z-Wave est l’un des systèmes de diffusion sans fil les plus largement utilisés, ce qui facilite l’intégration de nos produits avec vos systèmes Smart Home.
- Z-Wave est bien pris en charge, étant constamment amélioré et mis à jour pour s’adapter aux évolutions technologiques, éliminant ainsi le risque d’un système propriétaire proposé par des fabricants concurrents qui pourraient manquer du support nécessaire pour le maintenir à jour.
- Alternativement, la fenêtre de toit peut être actionnée sans être connectée à un concentrateur Smart Home, avec la télécommande ZRH 12 incluse qui contrôle directement la fenêtre de toit.
- La technologie Z-Wave relie tous les concentrateurs et appareils Smart Home compatibles dans un réseau unique : fenêtres de toit et stores, éclairage, thermostats, alarmes, ordinateurs, téléphones et climatisation. Intégration avec les systèmes Smart Home populaires tels que Samsung SmartThings, Wink, Nest, Alexa et Apple HomeKit.
- Z-Wave est facile à installer, à étendre et à gérer, vous faisant gagner du temps et de l’argent, tout en maximisant la convivialité. Z-Wave élimine les unités de contrôle inutiles et le câblage entre les appareils électroniques. Idéal pour les nouvelles constructions, les rénovations ou l’ajout à un système existant.
Votre solution Smart Home – Contrôlez votre fenêtre de toit Smart FAKRO (DEF) avec votre système Smart Home Z-Wave
Tous les puits de lumière à ventilation solaire et électrique FAKRO DEF pour toits plats sont équipés d’un système de contrôle radio Z-Wave, permettant une intégration facile dans un système domotique.
Un processus en 3 étapes simple :
- Achetez ou utilisez un concentrateur Smart Home existant avec compatibilité Z-Wave.
- Installez et connectez les fenêtres de toit FAKRO à votre réseau Z-Wave.
- Vos fenêtres de toit font désormais partie de votre réseau Smart Home. Contrôlez vos fenêtres de toit FAKRO via une variété d’appareils.

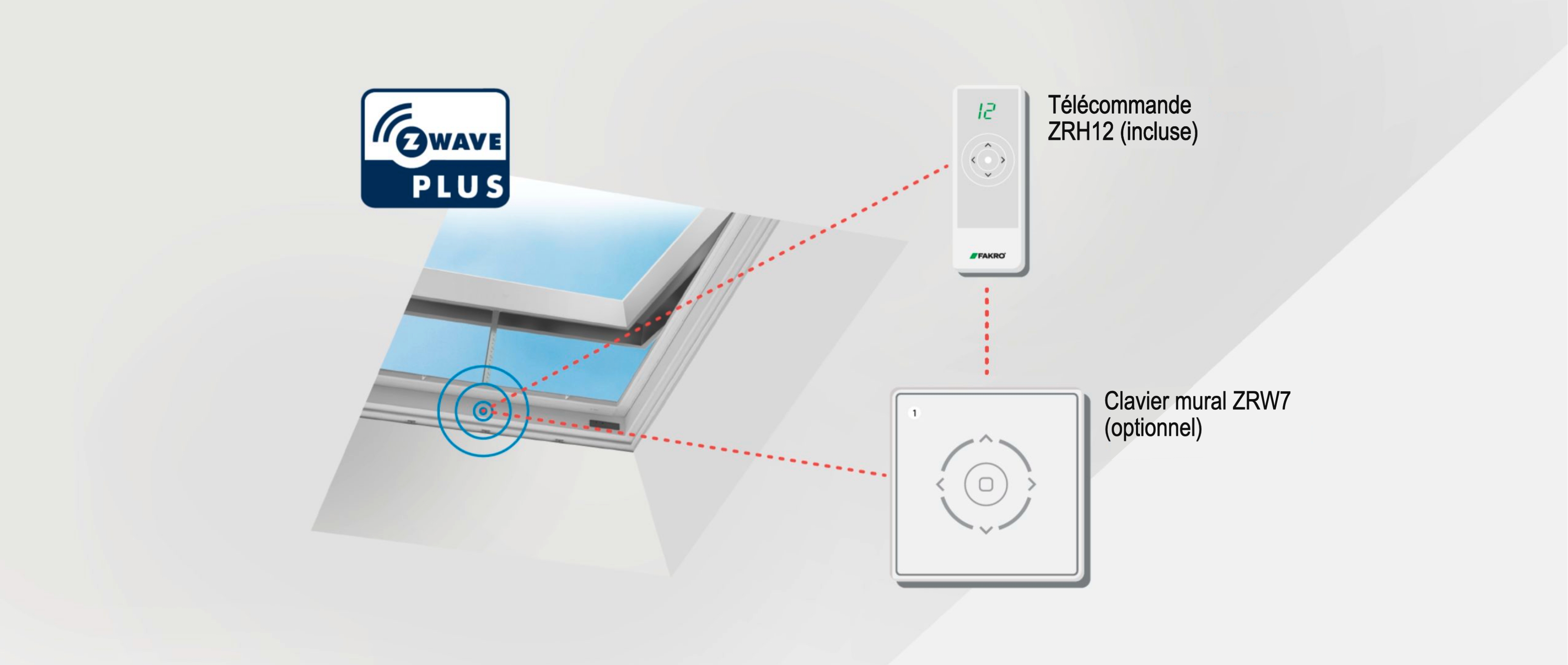

Contrôlez votre fenêtre de toit FAKRO (DEF) à l’aide de notre télécommande ou clavier
- Contrôlez vos fenêtres de toit DEF individuellement ou en système multi-unité à l’aide de la télécommande ZRH12 incluse.
- La télécommande contrôle jusqu’à 12 groupes séparés avec jusqu’à 12 fenêtres de toit par groupe (144 au total).
- Un clavier mural est disponible, ZRW7, permettant de contrôler jusqu’à 7 groupes séparés avec jusqu’à 12 fenêtres de toit par groupe (84 au total).
Vous pourriez aussi être intéressé par…

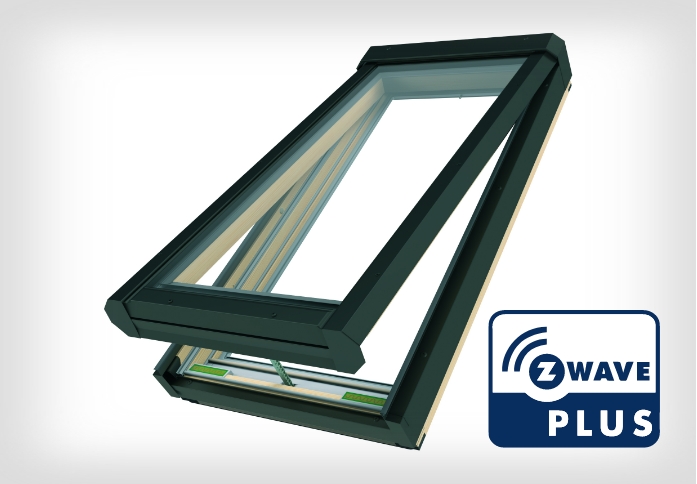

FAKRO FVE – Puits De Lumière Avec Cadre Intégré à Ouverture électrique
Les puits de lumière haut de gamme FVE avec cadre intégré électrique sont la solution idéale pour les applications hors de portée, où en plus de la lumière naturelle, vous…
En savoir plus
FAKRO DRF – Puits De Lumière D’accès Au Toit Plat
Un nouveau produit innovant, le puits de lumière isolé d’accès au toit DRF s’ajoute à la gamme existante de produits FAKRO pour toit plat. En plus d’être un puits de…
En savoir plus

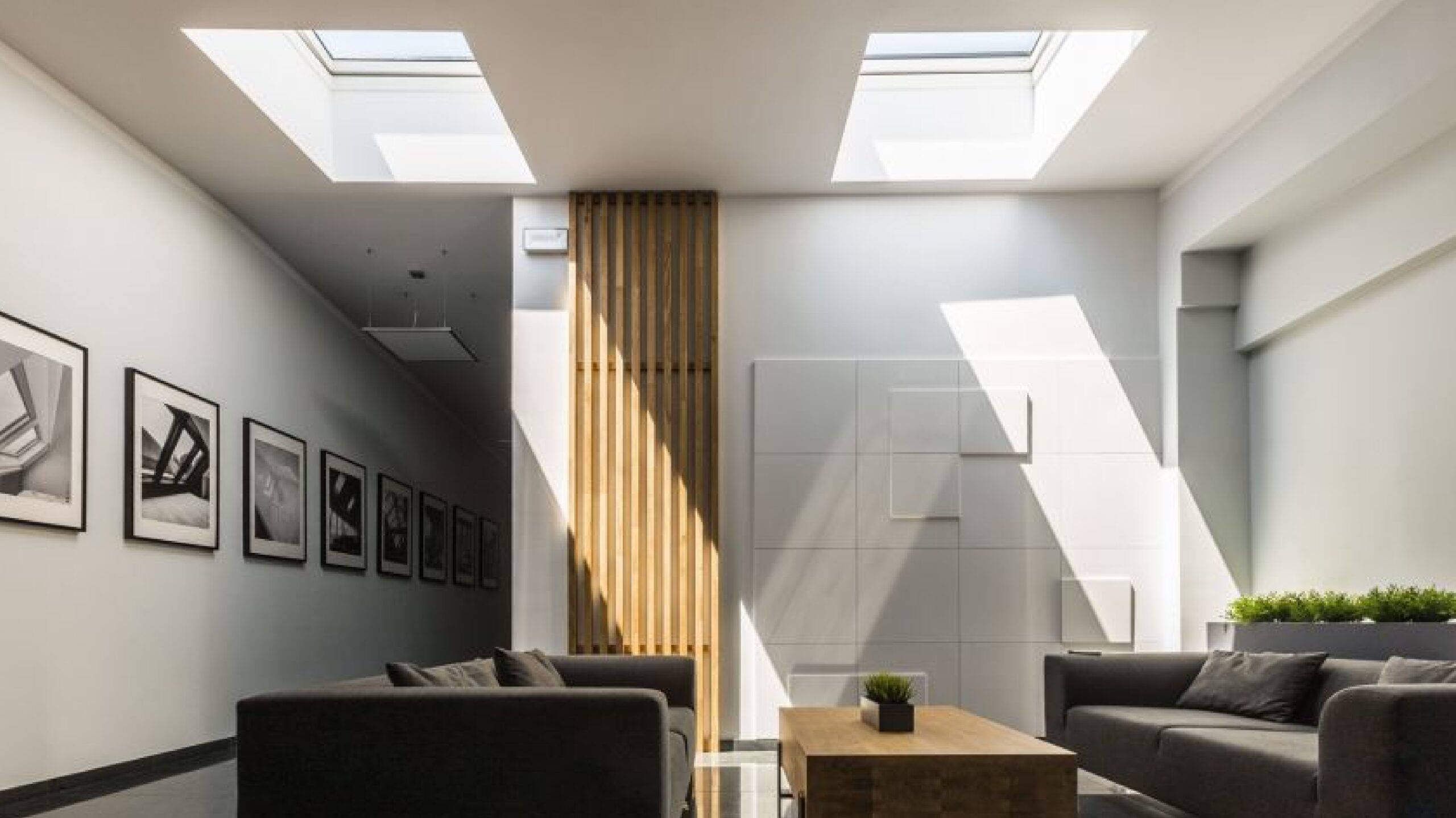

DMF – Puits De Lumière Avec Cadre Intégré Pour Toit Plat À Ouverture Manuelle
