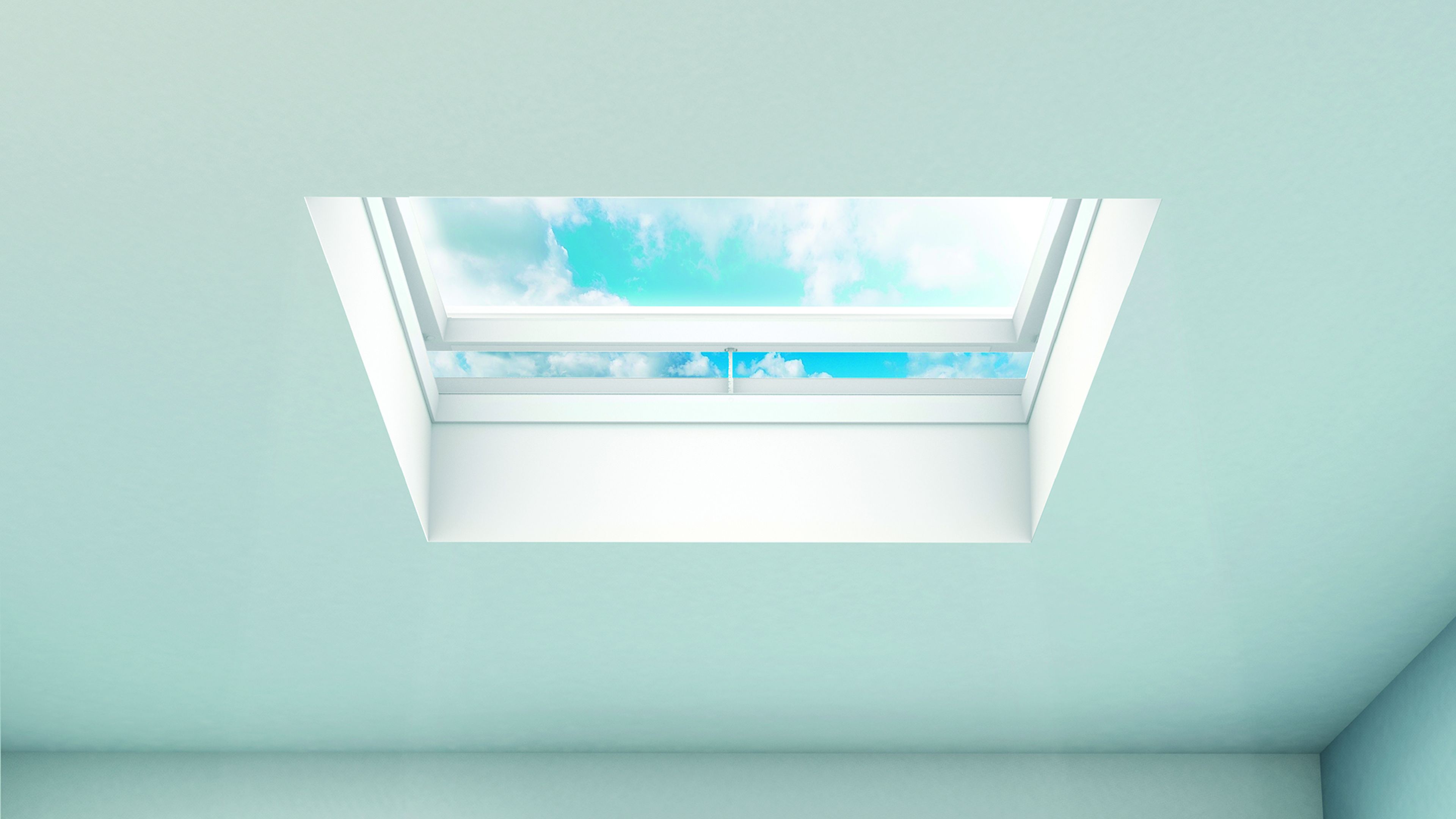

DEG – Fenêtre de toit plat (solaire ou électrique) à ventilation, montée sur le toit-terrasse – double vitrage.
DEG – Fenêtre de toit plat (solaire ou électrique) à ventilation, montée sur le toit-terrasse – double vitrage
- Le modèle DEG de FAKRO incarne un savoir-faire et une conception exceptionnels venus d’Europe. Il optimise la lumière naturelle qui pénètre dans votre maison tout en assurant une excellente efficacité énergétique et une isolation thermique exceptionnelle grâce à son double vitrage P2.
- Le modèle DEG est conçu pour apporter de la lumière naturelle et les bienfaits pour la santé de la circulation d’air frais. Il vous permet de rafraîchir votre domicile naturellement et d’éliminer les polluants atmosphériques, tels que les odeurs et la poussière, contribuant ainsi à améliorer le confort intérieur.
- Choisissez une ouverture solaire ou électrique, avec le système de domotique résidentielle sans fil Z-Wave de FAKRO. FAKRO fournit une télécommande portable ZRH12, ou achetez le clavier mural ZRW7.
- La fenêtre est recouverte depuis sa partie supérieure par une section de vitre spéciale composée de verre trempé de 4 ou 6 mm, en fonction de la dimension de l’unité, associée à un profilé en aluminium noir distinctif. La section vitrée est appliquée en usine sur la fenêtre, ce qui réduit considérablement son temps d’installation.
Le puits de lumière haut de gamme de FAKRO avec cadre intégré est couvert par une garantie de 20 ans en cas de défaillance de l’unité. 10 ans sur les pièces, et 5 ans sur les stores et les commandes.
CARACTÉRISTIQUES
- Le mécanisme d’ouverture du modèle DEG est solaire ou électrique – il est actionné avec la technologie de domotique résidentielle sans fil Z-Wave.
- Contrôlé via une télécommande portable ZRH12 ou un clavier mural ZRW7.
- Équipé du vitrage P2, avec un vitrage feuilleté intérieur de classe P2A pour assurer la sécurité d’utilisation et offrir une protection contre les éclats de verre en cas de dommages.
- En option, il est possible d’opter pour une unité de vitrage antieffraction feuilleté P4, avec une classification P4A.
- Outre les dimensions standard, les fenêtres de type G peuvent être fabriquées dans des dimensions non standard (entre 60 × 60 cm et 120 × 220 cm).
- Une solution idéale pour les toits plats dont les puits de lumière sont difficiles d’accès. Convient aux toits dont la pente est comprise entre 2 et 15 degrés.
- Le DEG peut être installé sur une pente de toit aussi faible que 2°, voire 0° avec le châssis XRD/A, grâce à une méthode innovante de drainage des eaux de pluie de la surface de la fenêtre.
- Accessoires internes et externes disponibles.
- Les fenêtres sont disponibles dans des dimensions allant de 60 x 60 cm à 120 x 120 cm, ainsi que dans des dimensions personnalisées entre celles-ci. Cela permet de remplacer facilement les puits de lumière existants.
- Jusqu’à 16 % de surface vitrée en plus par rapport aux fenêtres d’autres fabricants de dimension similaire.
- Peut être utilisé avec des matériaux de toiture tels que TPO, PVC, EPDM monocouche ou des membranes soudées au chalumeau.
- Des stores occultants (ARF-D) sont disponibles.
Points forts du DEG – Fenêtre de toit plat (solaire ou électrique) à ventilation, montée sur le toit-terrasse – double vitrage

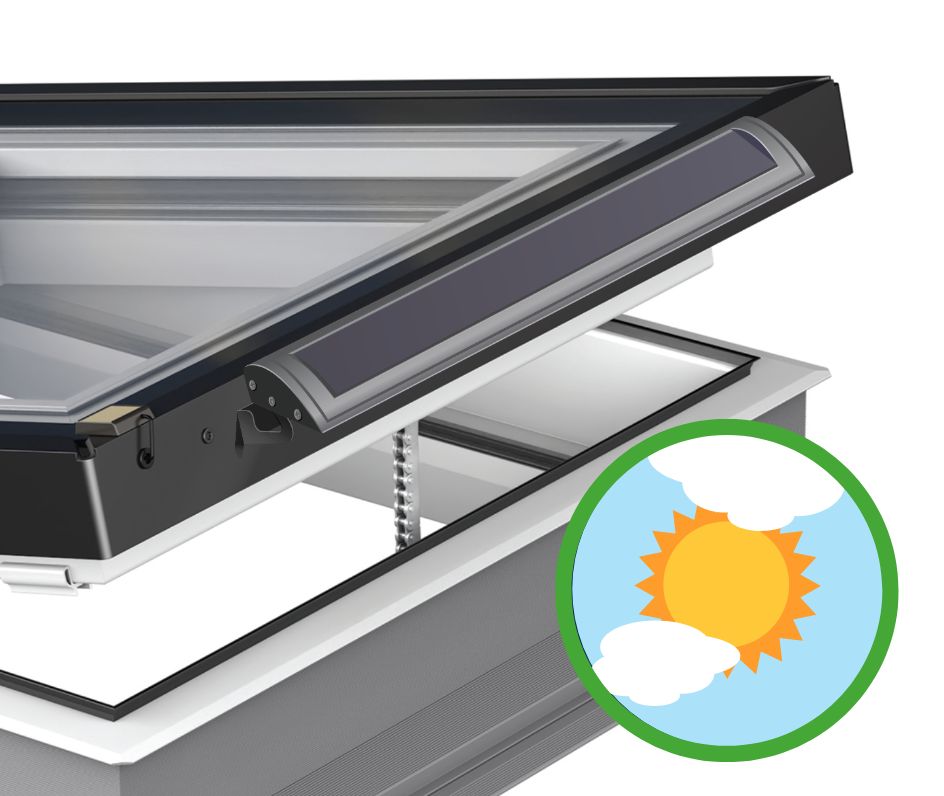

Alimenté Par L’énergie Solaire
- Les fenêtres de toit plat ventilées DEG Solar sont alimentées par un panneau solaire intégré. Elles n’ont pas besoin d’être connectées au système électrique de votre maison, ce qui réduit votre facture d’énergie.
- Le panneau solaire haute performance de FAKRO fonctionne par temps nuageux et ensoleillé.
- Positionné pour rester dégagé de l’accumulation de neige et de glace.
Réagit à Une Seule Goutte D’eau
- La fenêtre de toit plat DEG comprend un capteur de pluie intégré qui ferme automatiquement la fenêtre à la première goutte de pluie.
- Ainsi, vous n’avez jamais à vous soucier de votre fenêtre de toit lorsque vous êtes loin de chez vous ou du bureau et qu’il commence à pleuvoir de façon inattendue.
Technologie De Télécommande
- Contrôlez vos puits de lumière DEG comme un système autonome ou multiunités à l’aide de la télécommande ZRH12 incluse.
- Les télécommandes peuvent gérer jusqu’à 12 groupes distincts, chacun comprenant jusqu’à 12 puits de lumière (soit un total de 144 puits de lumière).
- Un clavier mural (ZRW7) est également disponible, permettant de commander jusqu’à 7 groupes distincts, avec jusqu’à 12 puits de lumière par groupe (soit un total de 84 puits de lumière).

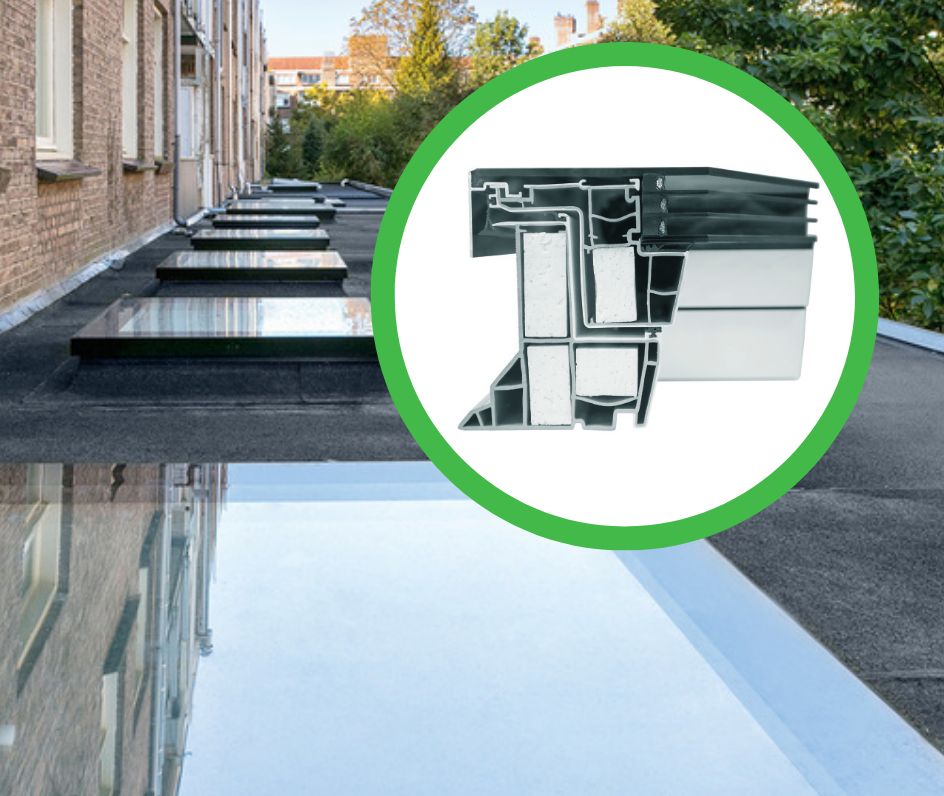

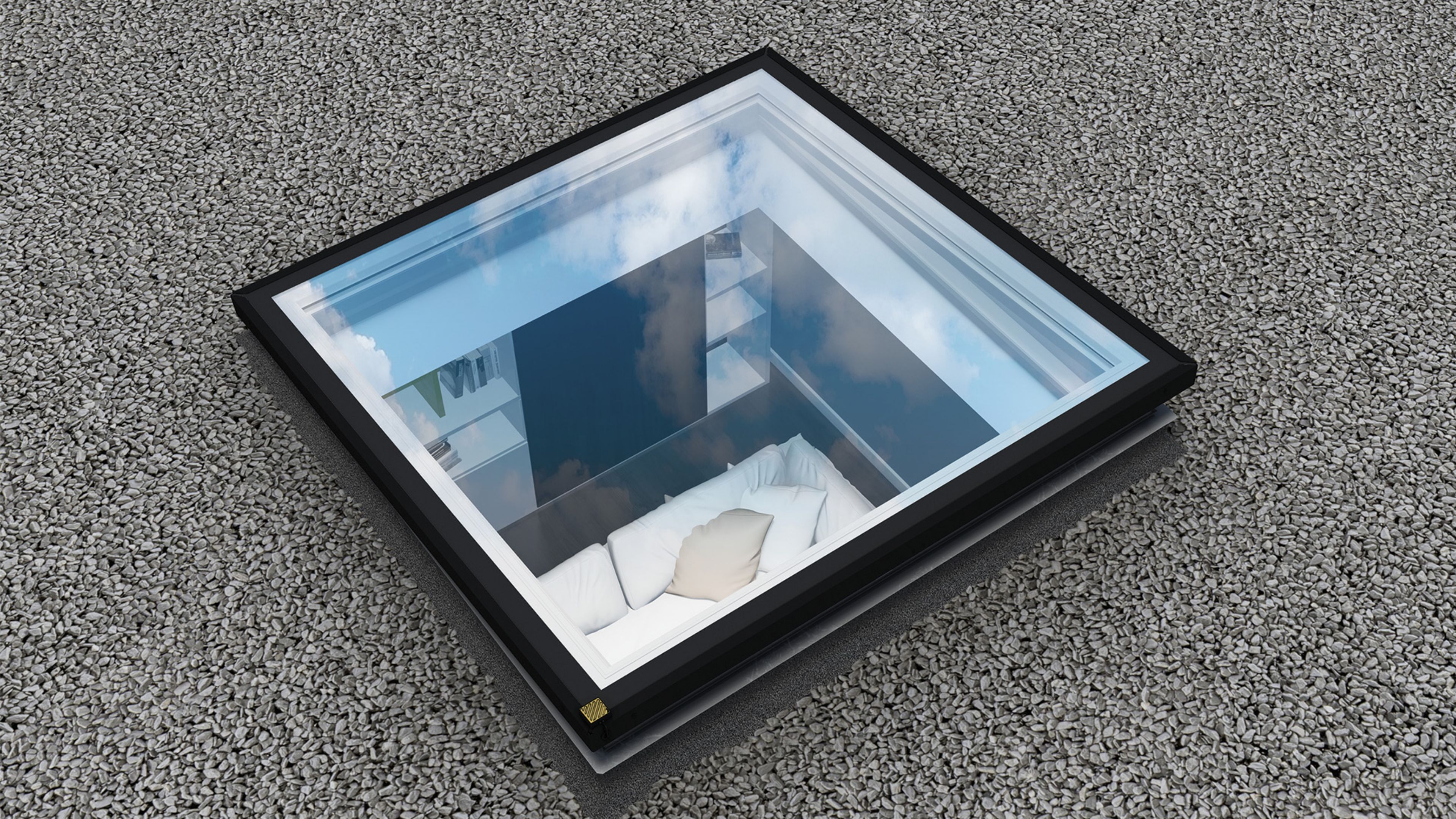

Cadre Et Lunette élégants En Noir
- Le DEG est doté d’un élégant cadre noir qui enveloppe le bord de l’unité vitrée incorporée avec une lunette noire, offrant un look contemporain élégant. Une surface vitrée jusqu’à 16 % plus grande par rapport aux offres concurrentes. Créez une caractéristique architecturale saisissante, idéale lorsque le puits de lumière est visible d’en haut.
- Les bâtiments avec des toits plats excluent souvent les puits de lumière naturelle et manquent de ses avantages, mais le DXG a été spécialement conçu pour les toits plats.
Écoénergétique
- Le DEG offre une excellente isolation thermique avec l’unité de vitrage P2 de pointe. Avec une valeur U de fenêtre de 0,92 W/m²K et une valeur U de vitrage de 1,1 W/m²K. Les vitres sont remplies de gaz argon inerte thermiquement efficace.
- Sur le côté intérieur du verre laminé, il y a un revêtement à faible émission qui réduit la pénétration des rayons UV jusqu’à 99%.
Ug=1.1 W/m²K. - Excellente performance en matière d’isolation thermique. Le coefficient de transfert de chaleur pour la fenêtre complète est de 0,92 W/ m2K, ce qui est 35% mieux que les solutions offertes par la concurrence.
Isolation Acoustique Supérieure
- Un environnement domestique calme et serein est essentiel pour les familles modernes. Le DEG offre une isolation acoustique exceptionnelle grâce à son vitrage à la pointe de la technologie.
- Un environnement de travail silencieux est crucial pour de nombreuses entreprises modernes, améliorant considérablement la productivité en offrant aux employés un endroit calme pour se concentrer, discuter et réfléchir.
- L’isolation acoustique de la fenêtre pour toit plat DEG a été testée pendant des précipitations (ISO 10140-1/A2:2014) et a obtenu d’excellents résultats. Le coefficient LIA (indice d’affaiblissement acoustique) pour les fenêtres DEG P2 est de 42,1 dB.
Installation De Toiture Verte Avec Base Supplémentaire XRD/W
- Les puits de lumière en verre pour toits plats peuvent également être montés sur une base supplémentaire XRD/W d’une hauteur de 5⅞” pour une installation sur des toits verts ou végétalisés.
- Deux bases XRD peuvent être installées l’une sur l’autre pour des applications nécessitant une hauteur supplémentaire, comme un toit “vert”.
Voir les instructions d’installation.

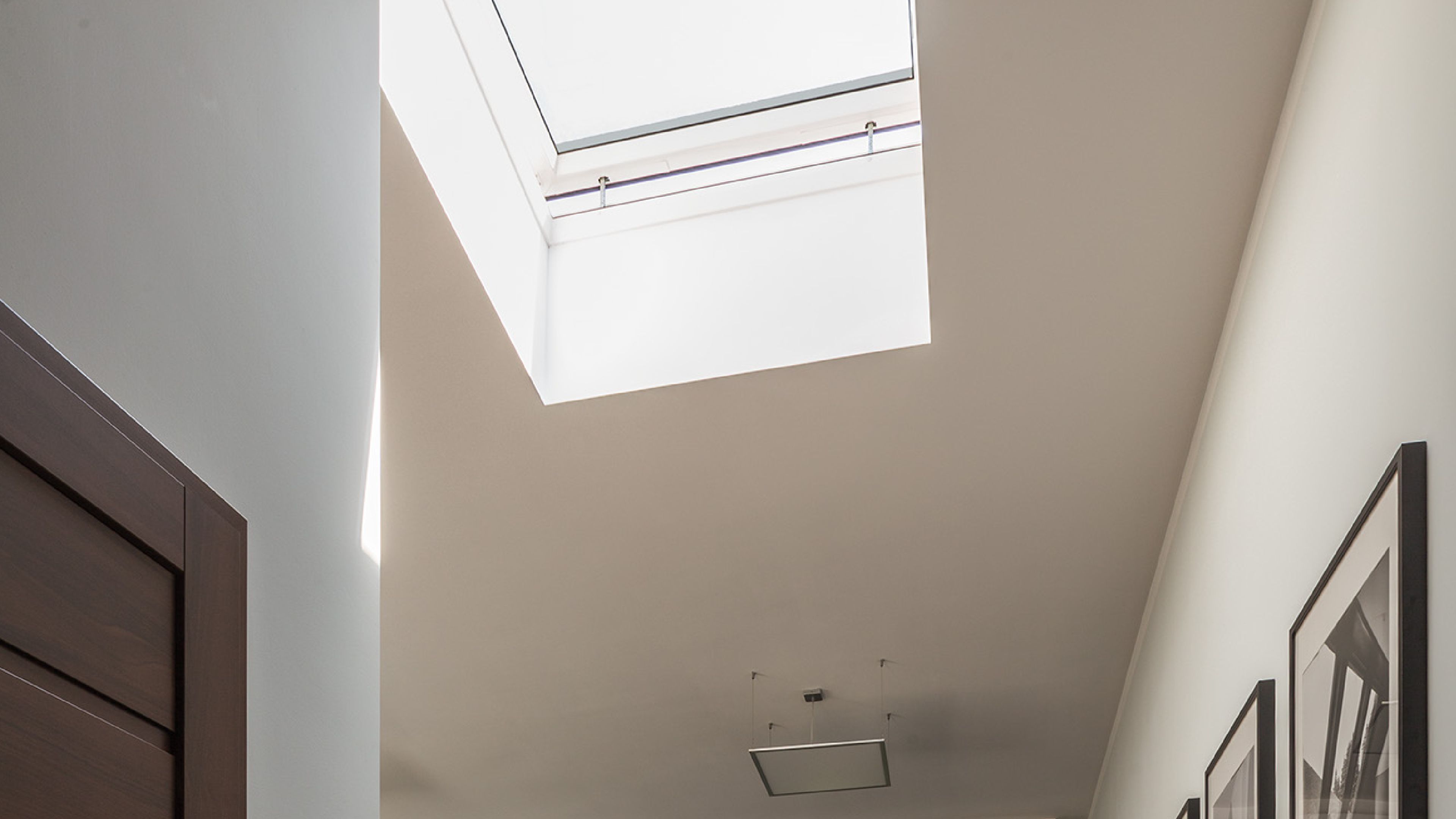

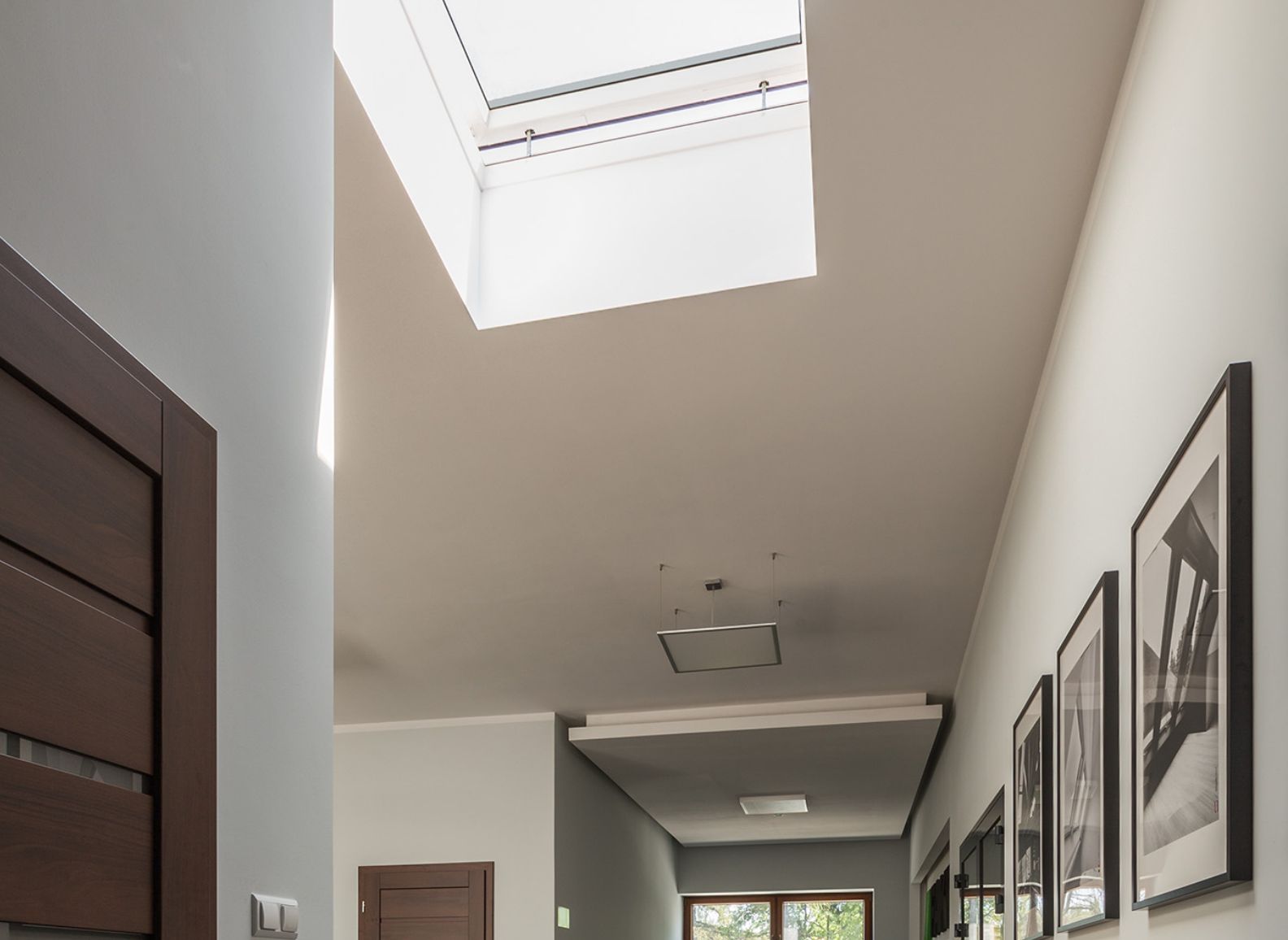

Design Architectural élégant
- Les puits de lumière à toit plat de FAKRO sont conçus pour être une caractéristique architecturale spectaculaire, élégante et moderne. En utilisant les dernières technologies et matériaux pour faire progresser leur conception.
- Créez un effet « wow » architectural qui attirera l’attention. Le design complète le style esthétique des architectes et des designers modernes.
- La série de puits de lumière à toit plat de FAKRO (à triple et double vitrage) peut être installée individuellement, en rangée ou en groupe. Discutez des exigences structurelles nécessaires avec votre architecte et votre ingénieur.

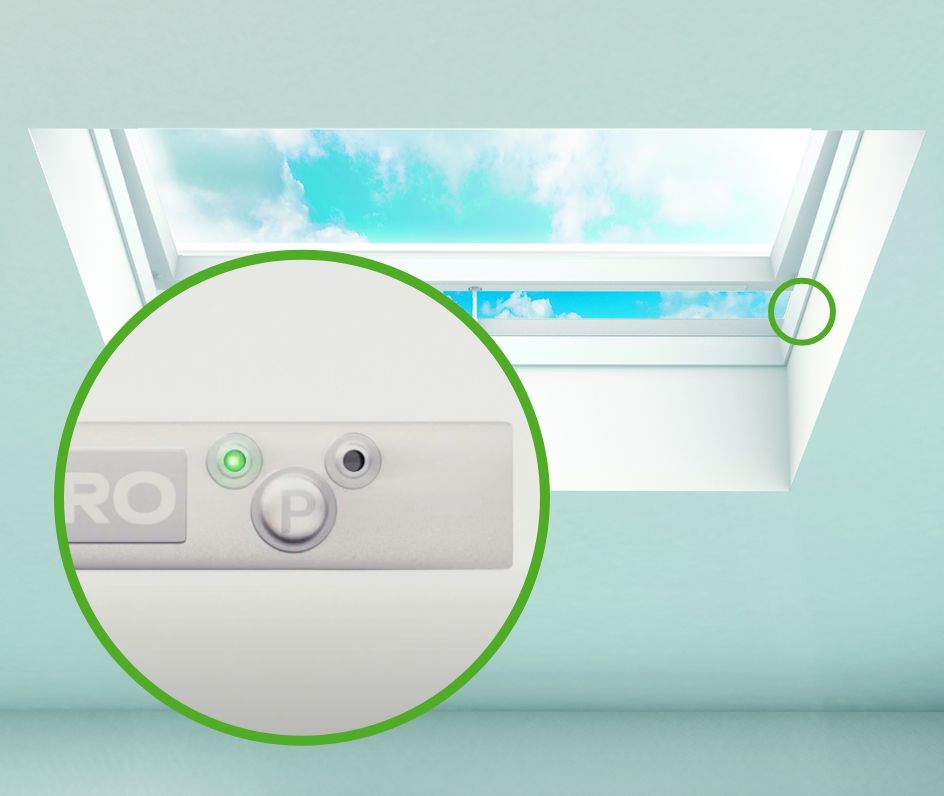

Ouvrir Et Fermer à La Pression D’un Bouton
- Le DEG est doté d’une fonction opérationnelle supplémentaire : un bouton à l’intérieur du cadre du puits de lumière vous permet d’ouvrir et de fermer le puits de lumière sans avoir besoin de la télécommande de domotique résidentielle Z-Wave.
- Si le puits de lumière est facilement accessible, appuyez sur le bouton pour ouvrir le puits de lumière et le refermer.
- Un voyant vert clignote lorsqu’il est entièrement ouvert ou fermé.
- REMARQUE : Vous avez la possibilité d’installer un interrupteur mural ZRW7 (vendu séparément).

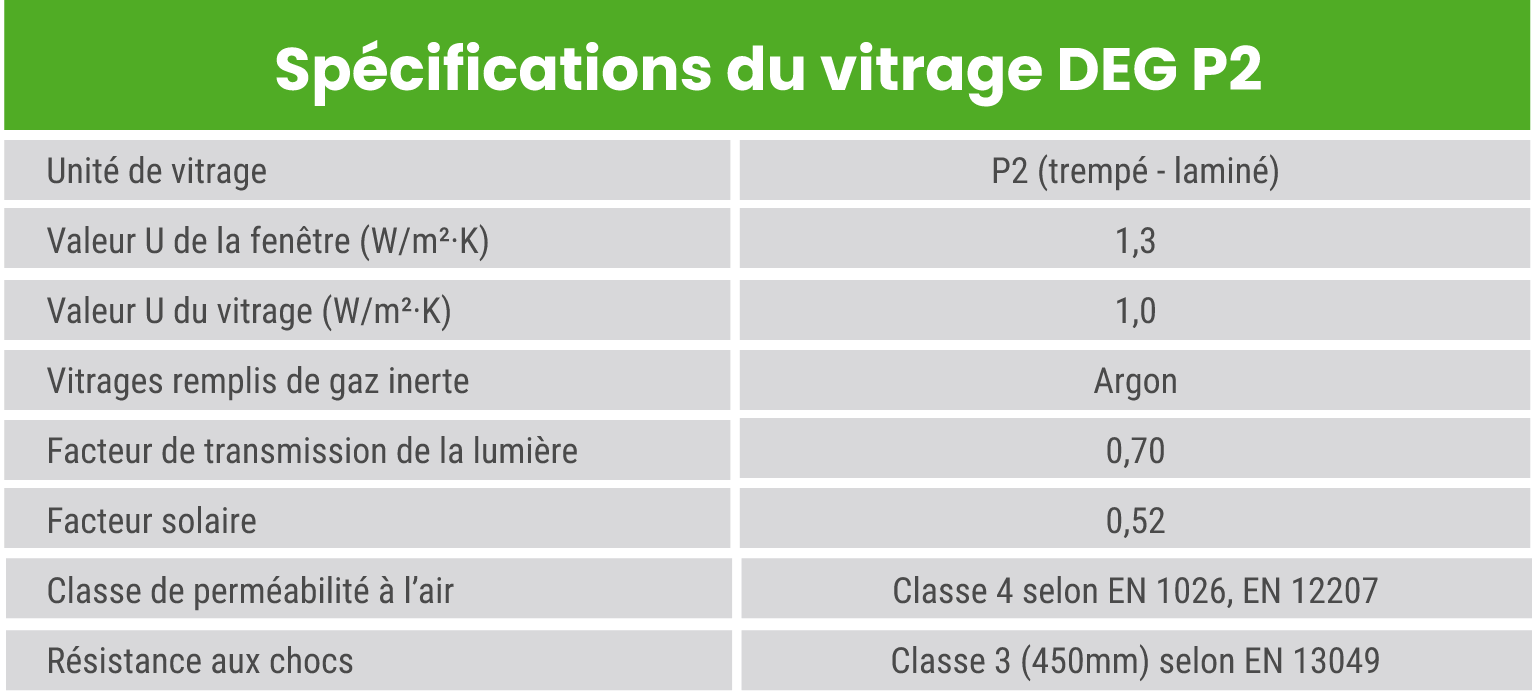

Unité de vitrage Premium P2 de FAKRO et spécifications
Unité de vitrage P4 laminé anti-effraction avec verre P4A sur commande spéciale.
Appelez pour plus d’informations.
Testé conformément à la norme EN-14351. Norme européenne pour les fenêtres et les portes.
LES CARACTÉRISTIQUES DU VERRE FEUILLETÉ DE FAKRO
FAKRO propose du verre feuilleté sur tous ses puits de lumière et fenêtres de toit. FAKRO utilise plusieurs configurations de vitrage différentes en fonction des exigences du puits de lumière ou de la fenêtre de toit. Cela inclut le double vitrage, le triple vitrage et maintenant le premier quadruple vitrage au Canada. Le verre feuilleté présente de nombreux avantages.
Réduction sonore supérieure
Réduit les effets du bruit jusqu’à 30 % par rapport au double vitrage standard, et jusqu’à 50 % de moins qu’un puits de lumière en plastique. Laissez entrer la lumière naturelle sans les bruits supplémentaires, dus par exemple à circulation routière ou aérienne.
Plus de sécurité
Le verre feuilleté est plus difficile à briser et à pénétrer. Dès lors, si vous êtes préoccupé par la sécurité, cela vaut la peine d’y réfléchir. La couche intermédiaire en vinyle maintient le verre en cas de bris.
Meilleure protection UV de sa catégorie
Le verre feuilleté laisse entrer la lumière, mais protège votre maison des rayons UV. Le choix idéal pour éviter la décoloration de vos sols, meubles et œuvres d’art.
Plus de sécurité
Le verre feuilleté offre plus de sécurité. Même lorsqu’il est cassé, il ne se disperse pas, car les deux couches intérieures de verre sont collées à une fine membrane en plastique.
De nombreux codes du bâtiment exigent du verre feuilleté pour les endroits difficilement accessibles.
Taille pour – DMG – Fenêtre de toit plat à ventilation manuelle, montée sur le toit-terrasse – double vitrage
| Ouverture brute | 23⅝ | 27½ | 31½ | 35 | 39⅜ | 47¼ | 55⅛ |
|---|---|---|---|---|---|---|---|
| 23⅝ |
Modèle 6060
Ouverture brute (l x h)
23⅝ » x 23⅝” Extérieur du cadre (l x h)
32¼ » x 32¼” Surface vitrée
3.88 sq.ft. Modèle 6060
Ouverture brute (l x h)
600mm x 600mm Extérieur du cadre (l x h)
819mm x 819mm Surface vitrée
0.36 m2 |
||||||
| 27½ |
Modèle 7070
Ouverture brute (l x h)
27½ » x 27½” Extérieur du cadre (l x h)
36¼ » x 36¼” Surface vitrée
5.27 sq.ft. Modèle 7070
Ouverture brute (l x h)
700mm x 700mm Extérieur du cadre (l x h)
921mm x 921mm Surface vitrée
0.49 m2 |
||||||
| 31½ |
Modèle 8080
Ouverture brute (l x h)
31½ » x 31½” Extérieur du cadre (l x h)
40⅛ » x 40⅛” Surface vitrée
6.89 sq.ft. Modèle 8080
Ouverture brute (l x h)
800mm x 800mm Extérieur du cadre (l x h)
1019mm x 1019mm Surface vitrée
0.64 m2 |
||||||
| 35 |
Modèle 6090
Ouverture brute (l x h)
23⅝ » x 35” Extérieur du cadre (l x h)
32¼ » x 44⅛” Surface vitrée
5.81 sq.ft. Modèle 6090
Ouverture brute (l x h)
600mm x 900mm Extérieur du cadre (l x h)
819mm x 1121mm Surface vitrée
0.54 m2 |
Modèle 9090
Ouverture brute (l x h)
35 » x 35” Extérieur du cadre (l x h)
44⅛ » x 44⅛” Surface vitrée
8.72 sq.ft. Modèle 9090
Ouverture brute (l x h)
900mm x 900mm Extérieur du cadre (l x h)
1121mm x 1121mm Surface vitrée
0.81 m2 |
|||||
| 39⅜ |
Modèle 100100
Ouverture brute (l x h)
39⅜ » x 39⅜” Extérieur du cadre (l x h)
48″ x 48” Surface vitrée
10.76 sq.ft. Modèle 100100
Ouverture brute (l x h)
1000mm x 1000mm Extérieur du cadre (l x h)
1219mm x 1219mm Surface vitrée
1 m2 |
||||||
| 47¼ |
Modèle 90120
Ouverture brute (l x h)
35 » x 47¼” Extérieur du cadre (l x h)
44⅛ » x 55⅞” Surface vitrée
11.63 sq.ft. Modèle 90120
Ouverture brute (l x h)
900mm x 1200mm Extérieur du cadre (l x h)
1121mm x 1419mm Surface vitrée
1.08 m2 |
Modèle 120120
Ouverture brute (l x h)
47¼ » x 47¼” Extérieur du cadre (l x h)
55⅞ » x 55⅞” Surface vitrée
15.5 sq.ft. Modèle 120120
Ouverture brute (l x h)
1200mm x 1200mm Extérieur du cadre (l x h)
1419mm x 1419mm Surface vitrée
1.44 m2 |
|||||
| 55⅛ |
Modèle 140140
Ouverture brute (l x h)
55⅛ » x 55⅛” Extérieur du cadre (l x h)
63¾ » x 63¾” Surface vitrée
21.1 sq.ft. Modèle 140140
Ouverture brute (l x h)
1400mm x 1400mm Extérieur du cadre (l x h)
1619mm x 1619mm Surface vitrée
1.96 m2 |
||||||
| 59 |
Modèle 100150
Ouverture brute (l x h)
39⅜ » x 59” Extérieur du cadre (l x h)
48″ x 67¾” Surface vitrée
16.15 sq.ft. Modèle 100150
Ouverture brute (l x h)
1000mm x 1500mm Extérieur du cadre (l x h)
1219mm x 1718mm Surface vitrée
1.5 m2 |

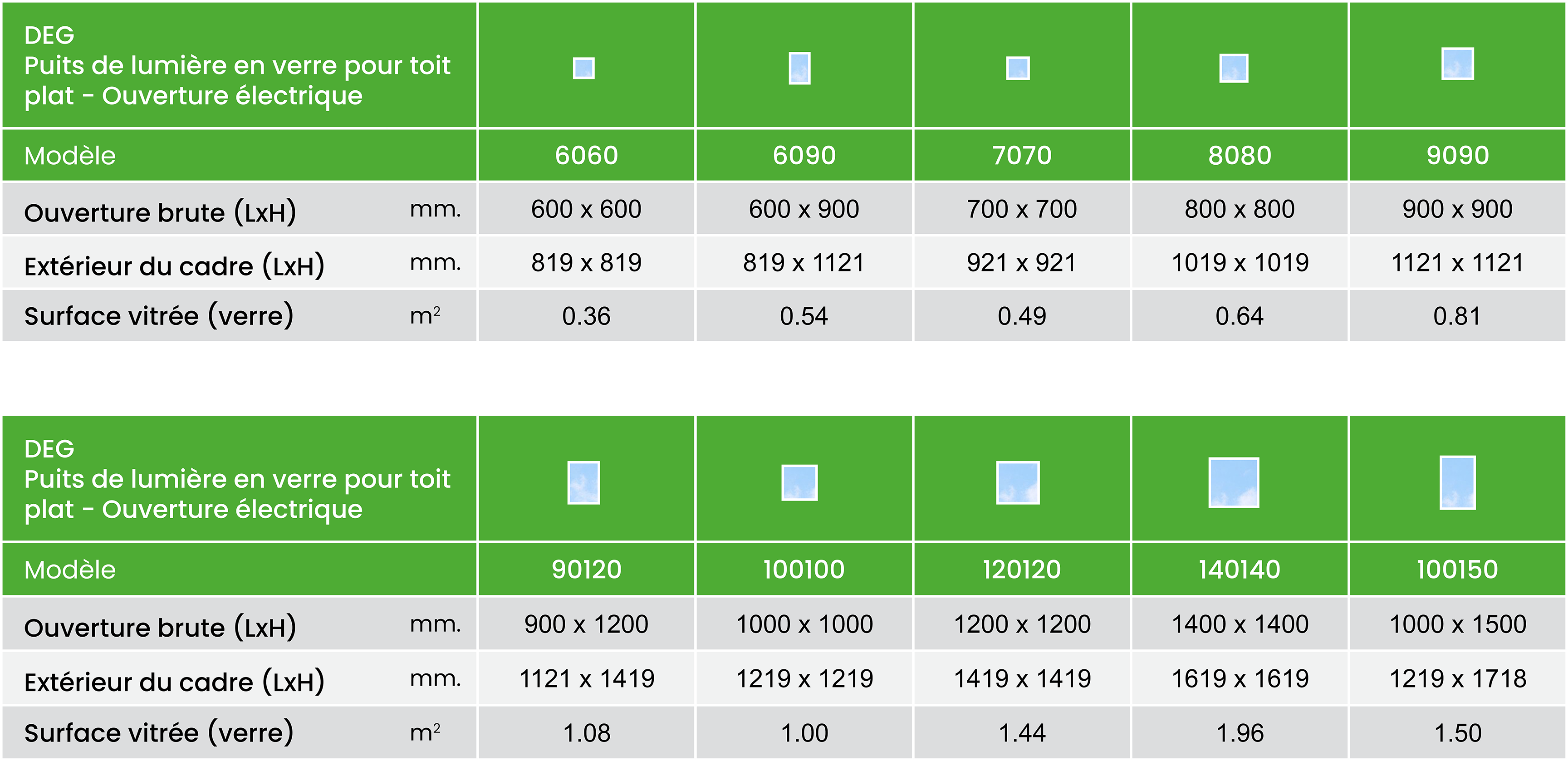

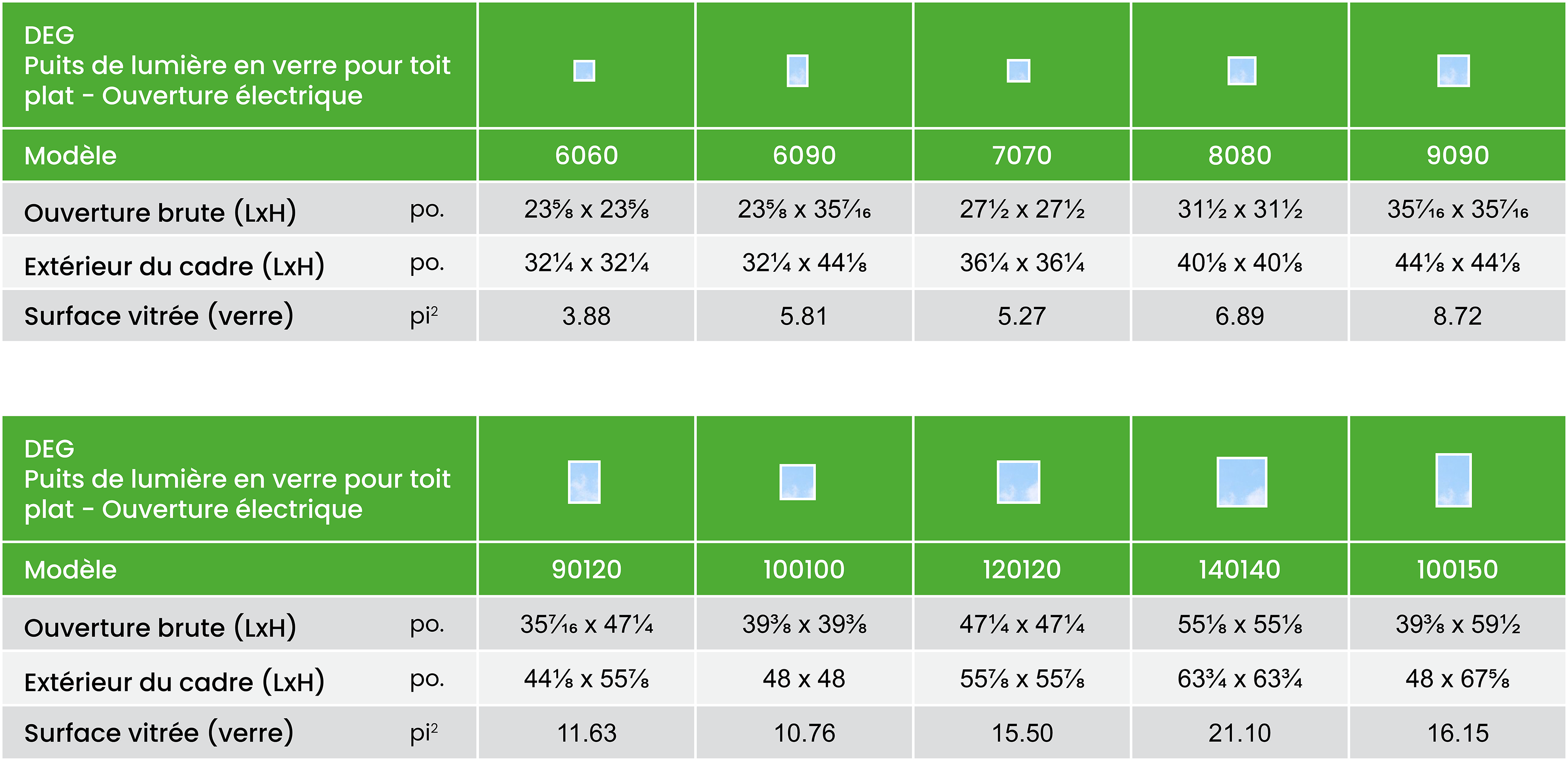

Tableau des dimensions – Récapitulatif
Pincer pour agrandir.
Informations techniques
Chaque modèle est accompagné d’un ensemble d’informations téléchargeables pour vous guider dans le choix, les caractéristiques et l’installation de notre produit. Si vous ne trouvez pas ce dont vous avez besoin, n’hésitez pas à contacter l’équipe du service client de Columbia au 604-437-3377 (sans frais : 1-888-437-5557) ou par courriel à info@columbiaskylights.com.
TÉLÉCHARGER LE TABLEAU DES DIMENSIONS
Téléchargez une version PDF du tableau des dimensions pour ce modèle comme référence.
Le tableau des dimensions est en unités impériales et métriques.
Le tableau des dimensions est en unités impériales et métriques.
INSTRUCTIONS
D’INSTALLATION
D’INSTALLATION
Suivez les instructions d’installation de FAKRO pour garantir une installation réussie.
Téléchargez les instructions spécifiques à ce modèle ou, si vous avez besoin de plusieurs modèles, consultez la page de la Bibliothèque des instructions d’installation.
Téléchargez les instructions spécifiques à ce modèle ou, si vous avez besoin de plusieurs modèles, consultez la page de la Bibliothèque des instructions d’installation.
DESSINS ET
CARACTÉRISTIQUES
CARACTÉRISTIQUES
Téléchargez un dessin 3D (fichier CAO .dwg), un modèle BIM (.rfa) et des coupes transversales au format .dwg et PDF.
Caractéristiques du produit sous forme de document Word ou PDF.
Pour plusieurs modèles, accédez à la page Bibliothèque des dessins et des caractéristiques.
Caractéristiques du produit sous forme de document Word ou PDF.
Pour plusieurs modèles, accédez à la page Bibliothèque des dessins et des caractéristiques.
FILTRE DE LUMIÈRE ET STORES OCCULTANTS
FAKRO produit une vaste gamme de filtres de lumière et de stores occultants de haute qualité dans une gamme de tissus et de couleurs de créateurs.
Conçu pour compléter la vision de votre architecte d’intérieur.
Conçu pour compléter la vision de votre architecte d’intérieur.
Système de contrôle radio FAKRO (DEG)
- Le FAKRO DEG est équipé de la technologie radio Z-Wave Smart Home, un standard de l’industrie. Z-Wave est l’un des systèmes de diffusion sans fil les plus largement utilisés, ce qui facilite l’intégration de nos produits avec vos systèmes Smart Home.
- Z-Wave est bien pris en charge, étant constamment amélioré et mis à jour pour s’adapter aux évolutions technologiques, éliminant ainsi le risque d’un système propriétaire proposé par des fabricants concurrents qui pourraient manquer du support nécessaire pour le maintenir à jour.
- Alternativement, la fenêtre de toit peut être actionnée sans être connectée à un concentrateur Smart Home, avec la télécommande ZRH 12 incluse qui contrôle directement la fenêtre de toit.
- La technologie Z-Wave relie tous les concentrateurs et appareils Smart Home compatibles dans un réseau unique : fenêtres de toit et stores, éclairage, thermostats, alarmes, ordinateurs, téléphones et climatisation. Intégration avec les systèmes Smart Home populaires tels que Samsung SmartThings, Wink, Nest, Alexa et Apple HomeKit.
- Z-Wave est facile à installer, à étendre et à gérer, vous faisant gagner du temps et de l’argent, tout en maximisant la convivialité. Z-Wave élimine les unités de contrôle inutiles et le câblage entre les appareils électroniques. Idéal pour les nouvelles constructions, les rénovations ou l’ajout à un système existant.
Votre solution Smart Home – Contrôlez votre fenêtre de toit Smart FAKRO (DEG) avec votre système Smart Home Z-Wave
Votre solution Smart Home – Contrôlez votre fenêtre de toit Smart FAKRO (DEG) avec votre système Smart Home Z-Wave
Un processus en 3 étapes simple :
- Achetez ou utilisez un concentrateur Smart Home existant avec compatibilité Z-Wave.
- Installez et connectez les fenêtres de toit FAKRO à votre réseau Z-Wave.
- Vos fenêtres de toit font désormais partie de votre réseau Smart Home. Contrôlez vos fenêtres de toit FAKRO via une variété d’appareils.
Contrôlez votre fenêtre de toit FAKRO (DEG) à l’aide de notre télécommande ou clavier
- Contrôlez vos fenêtres de toit DEG individuellement ou en système multi-unité à l’aide de la télécommande ZRH12 incluse.
- La télécommande contrôle jusqu’à 12 groupes séparés avec jusqu’à 12 fenêtres de toit par groupe (144 au total).
- Un clavier mural est disponible, ZRW7, permettant de contrôler jusqu’à 7 groupes séparés avec jusqu’à 12 fenêtres de toit par groupe (84 au total).
