Puits de lumière commerciaux à ouverture par tige avec dôme acrylique AC VCM SPD (Vinyle) et AC ATM SPD (Aluminium).

Ac vcm spd atm spd skylight on roof hero

PUITS DE LUMIÈRE COMMERCIAL À OUVERTURE PAR TIGE AVEC DÔME ACRYLIQUE AC VCM SPD (VINYLE) ET AC ATCM SPD (ALUMINIUM)

ac vcm spd atm spd skylight product gallery

Le puits de lumière à ouverture par tige SPD est conçu pour les grandes applications nécessitant une ventilation.
Disponible dans une large sélection d’options en acrylique ou en polycarbonate.
Les dimensions plus petites sont dotées d’un cadre interne en PVC, tandis que pour les dimensions plus grandes, un cadre interne en aluminium est utilisé pour accroître la rigidité. (Voir le tableau des dimensions)
Les puits de lumière à ouverture par tige se montent sur une bordure construite sur le site par votre entrepreneur ou artisan.
Le puits de lumière peut être fabriqué avec l’une des options de dôme ou de pyramide en acrylique ou en polycarbonate de la gamme de produits de Columbia.
Le puits de lumière à ouverture par tige SPD est disponible en version manuelle (SPD) et en version électrique (SPD-E). Le puits de lumière ouvrant fonctionne grâce à une tige à vis robuste pouvant être ouverte ou fermée à l’aide d’une tige de commande ou d’un interrupteur mural électrique.
Le puits de lumière à ouverture par tige SPD est doté d’un châssis monobloc qui se scelle à la bordure à l’aide d’une bande adhésive en mousse préinstallée et robuste.
Ce puits de lumière ne comprend pas d’écran anti-insectes

CARACTÉRISTIQUES

Recommandé pour les grandes ouvertures, où un puits de lumière en 2 parties (OVCM) n’est pas adapté.
Installation montée sur cadre. Bordure construite par votre entrepreneur ou artisan.
Quincaillerie d’ouverture robuste résistante à la corrosion.
Options d’ouverture manuelle ou électrique.
Disponible avec un dôme ou une pyramide en acrylique ou en polycarbonate.

Le polycarbonate offre une résistance et une durabilité exceptionnelles, pour une sécurité accrue.
Les plus grandes dimensions sont équipées d’un cadre interne en aluminium à barrière thermique, pour une rigidité accrue.
Pour les plus grandes dimensions, une double tige peut être nécessaire pour assurer la stabilité en position ouverte.
Convient aux applications sur toit plat ou en pente.

Disponible en polycarbonate ultra résistant

Strong Polycarbonate Dome
Pour les applications nécessitant une sécurité supplémentaire

Pente de toit
minimale de 0:12

Pente Minimale 0 12 Padded

Rempli de gaz argon pour une efficacité énergétique supérieure.

Flat Slope Dome Roof Pitch
En pente ou plat

Pour des ouvertures plus grandes ou des applications commerciales

Large Opening Commercial Feature

L’ACRYLIQUE EST LE BON CHOIX POUR DE NOMBREUSES APPLICATIONS

Columbia fabrique des puits de lumière en acrylique et en polycarbonate
Ces matériaux de vitrage polyvalents peuvent être produits en double et triple vitrage.

L’acrylique et le polycarbonate sont disponibles en trois teintes : clair, bronze et blanc translucide.

Double vitrage transparent

Le double vitrage est le bon choix pour la plupart des applications au Canada.
Il fournit un degré élevé d’isolation.
L’acrylique transparent apporte une lumière naturelle vive.

Double vitrage bronze

Le double vitrage est le bon choix pour la plupart des applications au Canada.
Il fournit un degré élevé d’isolation.
L’acrylique bronze offre une protection maximale contre les rayons extrêmes du soleil, réduisant l’éblouissement et le gain de chaleur solaire.

Double vitrage blanc

Le double vitrage est le bon choix pour la plupart des applications au Canada.
Il fournit un degré élevé d’isolation.
L’acrylique blanc atténue l’impact de la lumière solaire intense, réduisant l’éblouissement et le gain de chaleur solaire.
Assure une meilleure intimité.

Triple vitrage transparent

Le triple vitrage est le choix privilégié pour le climat canadien et offre une efficacité énergétique supplémentaire.
Fournit un degré d’isolation supérieur.
L’acrylique transparent apporte une lumière naturelle vive.
Un confort supplémentaire dans votre espace intérieur.

Triple vitrage bronze

Le triple vitrage est le choix privilégié pour le climat canadien et offre une efficacité énergétique supplémentaire.
Fournit un degré d’isolation supérieur.
L’acrylique bronze offre une protection maximale contre la lumière solaire intense, réduisant l’éblouissement et le gain de chaleur solaire.
Un confort supplémentaire dans votre espace intérieur.

Triple vitrage blanc

Le triple vitrage est le choix privilégié pour le climat canadien et offre une efficacité énergétique supplémentaire.
Fournit un degré d’isolation supérieur. L’acrylique blanc atténue l’impact de la lumière solaire intense, réduisant l’éblouissement et le gain de chaleur solaire.
Assure une meilleure intimité.
Un confort supplémentaire dans votre espace intérieur.

Options d’ouverture manuelle ou électrique

Manual Venting Skylight

Mécanisme d’exploitation manuelle de haute qualité en acier et laiton. Actionné à l’aide d’une perche télescopique Columbia (disponible en longueurs de 4 pieds à 6 pieds et de 6 pieds à 10 pieds).

Electric Venting Skylight

La commodité d’un moteur d’ouverture électrique connecté au système électrique du bâtiment, actionné à l’aide d’un interrupteur mural. REMARQUE : Alimentation de 220 V requise.

COLUMBIA OFFRE LE PLUS GRAND CHOIX DE COULEURS DE CADRES DE PUITS DE LUMIÈRE EN AMÉRIQUE DU NORD

Avec la sélection croissante d’options de couleur pour les bardeaux d’asphalte et les toits métalliques, Columbia vous permet d’assortir la couleur du cadre de votre puits de lumière à la teinte de votre matériau de toiture ou de vos fenêtres. Columbia propose sept couleurs standard et un nombre illimité de couleurs personnalisées assorties. Économisez du temps et de l’argent en optant pour une couleur standard, ou fournissez un échantillon de couleur à votre distributeur et nous produirons une teinte assortie.

DIMENSIONS POUR LES DÔMES EN ACRYLIQUE AC VCM SPD (VINYLE) ET AC ATCM SPD (ALUMINIUM)

Les puits de lumière commerciaux à ouverture par tige en VERRE VCM SPD (VINYLE) et ATM SPD (aluminium) de Columbia sont proposés dans les dimensions indiquées dans le tableau ci-dessous (unités impériales et métriques). Vous pouvez également consulter les dimensions les plus populaires. Si vous ne voyez pas les dimensions dont vous avez besoin ci-dessous, veuillez consulter la section Dimensions personnalisées. Vous pouvez également télécharger un fichier PDF imprimable du tableau. Il est important de noter que toutes les dimensions sont mesurées à l’intérieur de la bordure.

VOIR LES DIMENSIONS PERSONNALISÉES

Si vous ne trouvez pas les dimensions souhaitées dans nos produits standard, consultez notre page Dimensions personnalisées.

Les dimensions standard des puits de lumière sont disponibles dans les deux options.

DIMENSIONS
POPULAIRES

L’étoile jaune indique les dimensions les plus populaires.

Cadre de base VCM

Columbia recommande de considérer le AC OCM (cadre en deux parties avec ouverture intégrée pour l’écran)

Cadre de base ATCM uniquement

Cadre intérieur	14½	22½	26½	30½	32½	34½	36½	46½	58½	70½
14½
22½
30½
34½
36½
46½
54½
58½
62½
70½
74½
94½

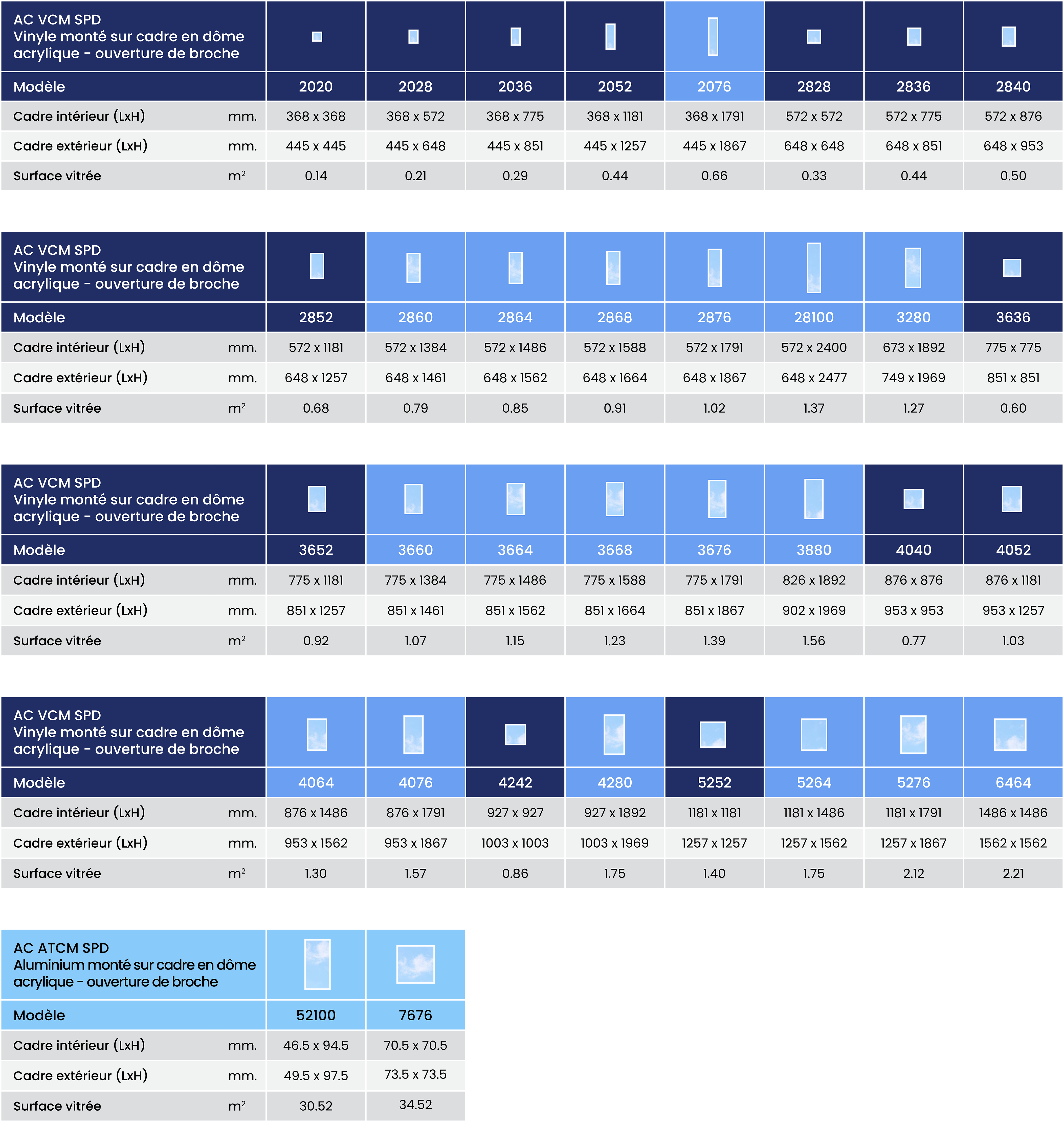

Tableau des dimensions – Récapitulatif

Pincer pour agrandir.

Cadre de base VCM

Columbia recommande de considérer le AC OCM (cadre en deux parties avec ouverture intégrée pour l’écran)

Cadre de base ATCM uniquement

Informations techniques

Chaque modèle est accompagné d’un ensemble d’informations téléchargeables pour vous guider dans le choix, les caractéristiques et l’installation de notre produit. Si vous ne trouvez pas ce dont vous avez besoin, n’hésitez pas à contacter l’équipe du service client de Columbia au 604-437-3377 (sans frais : 1-888-437-5557) ou par courriel à info@columbiaskylights.com.

TÉLÉCHARGER LE TABLEAU DES DIMENSIONS

Téléchargez une version PDF du tableau des dimensions pour ce modèle à conserver comme référence.

Le tableau des dimensions est disponible en unités impériales et métriques.

Télécharger

DESSINS ET
CARACTÉRISTIQUES

Téléchargez deux formats des dessins techniques de ce modèle – (1) Dessin détaillé ou (2) Données du produit. Sont également disponibles une version .dwg (fichier CAO) et les caractéristiques du produit sous forme de document Word, PDF ou fichier texte.
